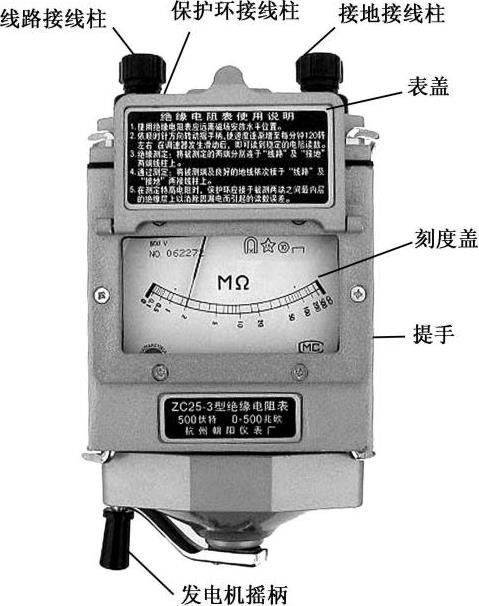

图 2-24 兆欧表外形
兆欧表，又称摇表、高阻计、绝缘电阻测定仪，是一种测量电气设备及电路绝缘电阻的仪表，其外形及各部分的名称如图 2-24 所示。
（1）检查兆欧表是否能正常工作。将兆欧表水平放置，空摇兆欧表，指针应该指到“∞”处，再慢慢摇动发电机手柄，使“ L ”（线路）和“ E ”（接地）两个接线柱输出线瞬时短接，指针应迅速指到零。
注意：在摇动手柄时，不得让“ L ”和“ E ”短接时间过长，否则，将损坏兆欧表。
（ 2 ）检查被测电气设备和电路，看电源是否已全部切断。绝对不允许在设备和线路带电时，用兆欧表去测量绝缘电阻。
（ 3 ）测量前，应先对设备和线路放电，以免设备或线路的电容器放电，危及人身安全和损坏兆欧表，这样还可以减少测量误差。同时，注意将被测试点擦拭干净后再进行测量。
（1）兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。
（ 2 ）接线必须准确无误，兆欧表有三个接线桩：“ E ”（接地），“ L ”（线路）和“ G ”（保护环或屏蔽端子）。保护环的作用是，消除表壳表面“ L ”与“ E ”接线桩间的漏电和被测绝缘物表面漏电的影响。在测量电气设备的对地绝缘电阻时，“ L ”用单根导线接设备的待测部位，“ E ”用单根导线接设备外壳。测量电气设备内两绕组之间的绝缘电阻时，将“ L ”和“ E ”分别接两绕组的接线端，如图 2-25 所示。在测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“ L ”接线芯，“ E ”接塑料层，“ G ”接线芯与塑料层之间的屏蔽层。

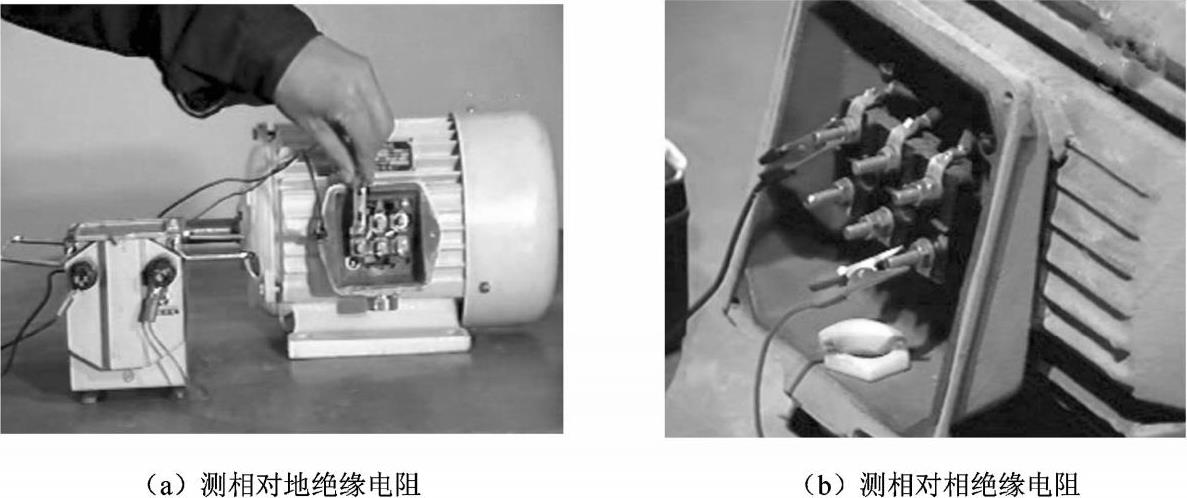

图 2-25 测量电动机绝缘电阻
（ 3 ）摇动手柄的转速要均匀，一般规定为 120r/min ，允许有 ±20% 的变化，最多不应超过 25% 。通常要摇动 1min ，待指针稳定下来再读数。如果被测电路中接有电容器，先持续摇动一段时间，让兆欧表对电容器充电，等指针稳定后再读数。若测量中发现指针始终在“ 0 ”处，应立即停止摇动手柄。
（4）测量完毕，应对设备充分放电；否则，容易引起触电事故。
（ 5 ）禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。
（ 6 ）兆欧表未停止转动前，切勿用手去触及设备的测量部分或兆欧表接线桩。拆线时，不可直接去触及引线的裸露部分。
操作口诀
使用兆欧表，外观先查验。
玻壳要完好，刻度易分辨。
指针无扭曲，摆动要轻便。
其次校验表，标准有两个。
短路试验时，指针应指零。
开路试验时，针指无穷大。
第三是接线，分清被测件。
三个接线柱，必用L和E；
若是测电缆，还要接G柱。
为了保安全，以下要注意。
引线要良好，禁止线绕缠。
进行测量时，勿在雷雨天。
测量线路段，必须要停电。
电容及电缆，测前先放电。
仪表放水平，远离磁场电。
匀速顺时摇，一百二十转。
摇转一分钟，读数才能算。
测量完成后，放电拆接线。
表 2-5 列出了常用兆欧表的型号及性能，兆欧表的选用举例如表 2-6 所示。

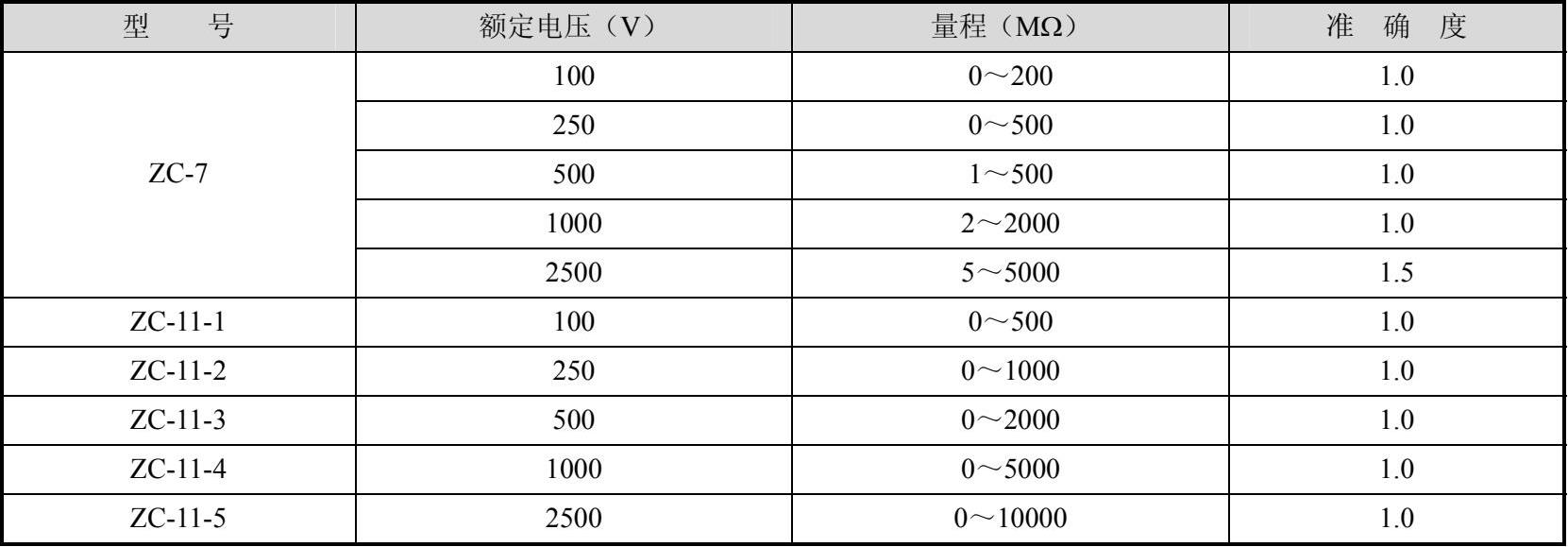

表 2-5 常用兆欧表型号及性能

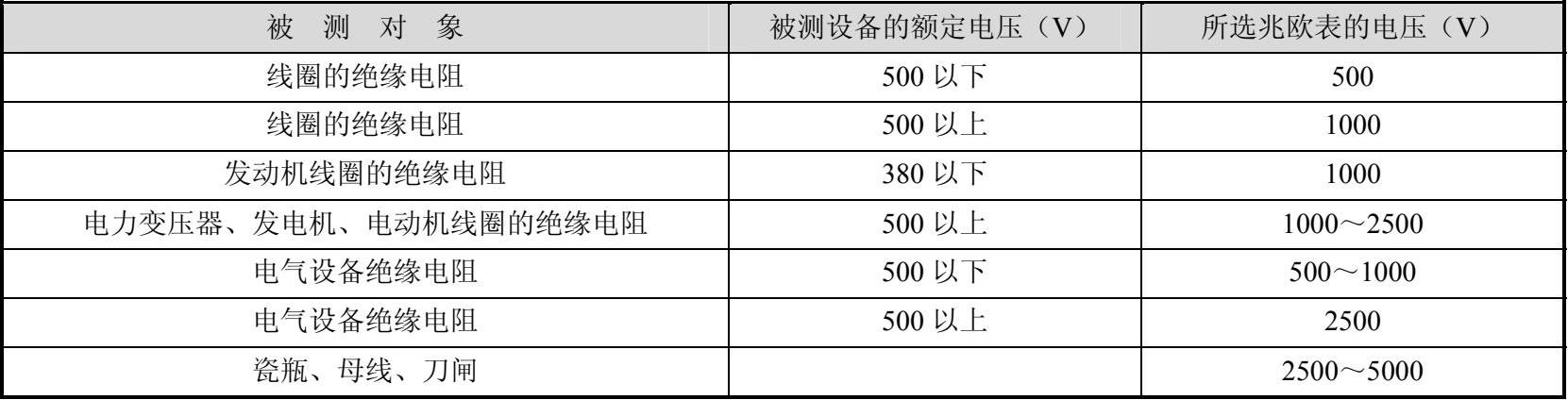

表 2-6 兆欧表选用举例
