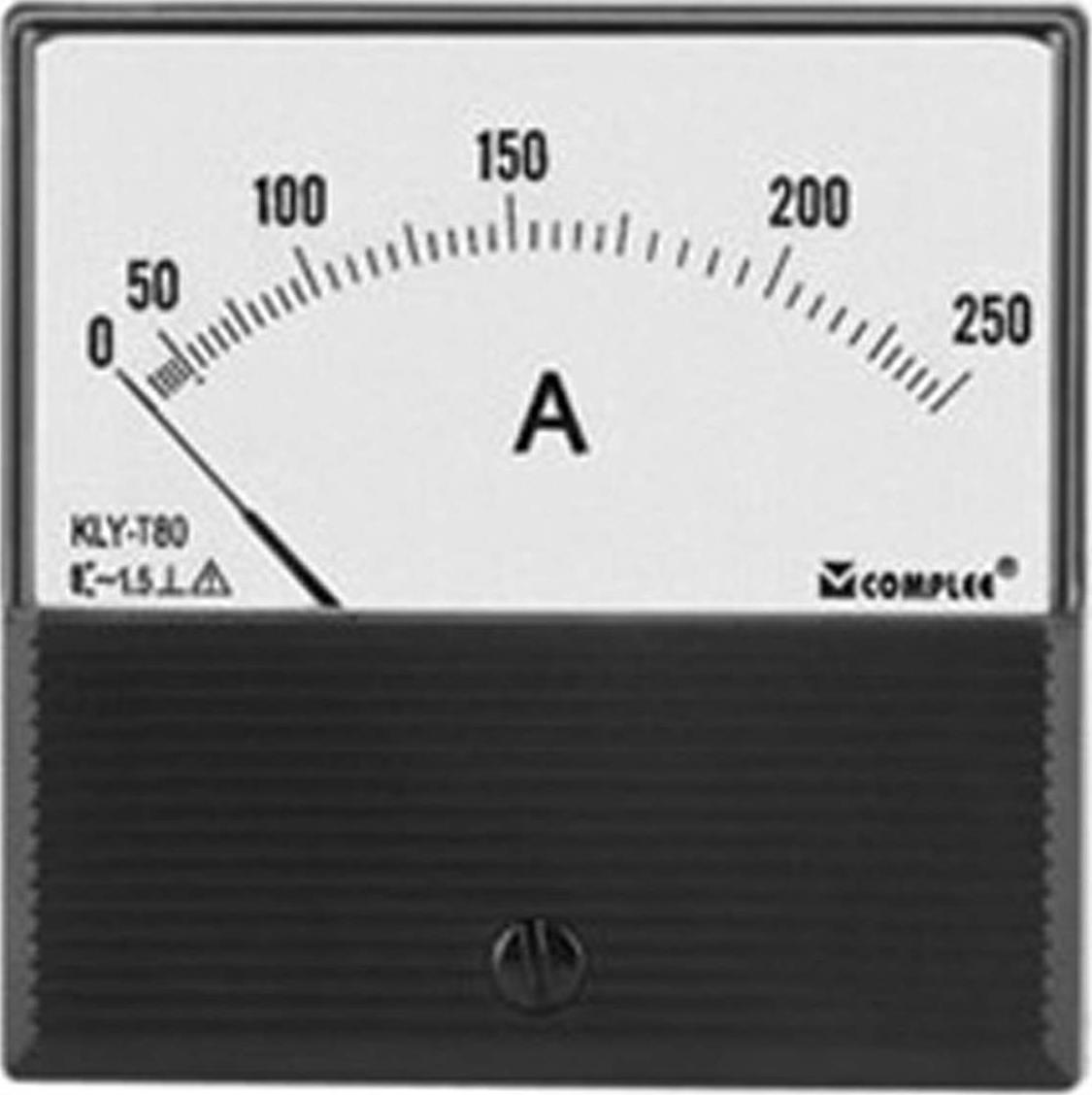

图 2-20 电流表
电流表（如图 2-20 所示）串联于被测量电路中，用于测量电路中的电流。常用的电流表有磁电式、电磁式及电动式三种。
1．直流电流表
直流电流表是磁电式电流表。使用时，应将该表的“ + ”接线柱接电路的高电位侧，“ − ”接线柱接电路的低电位侧，使电流由表的“ + ”端流入，“ − ”端流出，从而使电流表的指针正偏；否则，指针会反偏。
2．交直流电流表
电磁式测量机构和电动式测量机构都可制作成交直流电流表。电磁式测量机构用于直流测量时有磁滞误差，准确度较低，而电动式测量机构内没有铁磁性物质，所以没有磁滞误差，准确度可高达 0.1 级。
对于多量程的电流表，使用时应先试用大量程，逐步由大到小，直到合适的量程（使读数超过刻度的 2/3 或 1/2 ）。在改变量程时应停电，以防测量机构受到冲击。
3．钳形电流表
钳形电流表是一种不需要断开电路就可以测量电路中电流大小的携带式仪表，在对电气设备检修时，使用非常方便。
（1）在测量前，先检查钳口的开合情况，要求钳口开合自如（如图 2-21 所示），钳口两个结合面应保证接触良好，如果钳口上有油污和杂物，应用汽油擦干净；如果有锈迹，应轻轻擦去。对于指针式钳形电流表，还应检查电流表指针是否指向零位；否则，应进行机械调零。同时，测量前应根据负载电流的大小先估计被测电流的数值，选择合适的量程，或者先选用较大量程的电流表进行测量，然后再根据被测电流的大小减小量程，使读数超过刻度的 1/2 ，以获得较准确的读数。

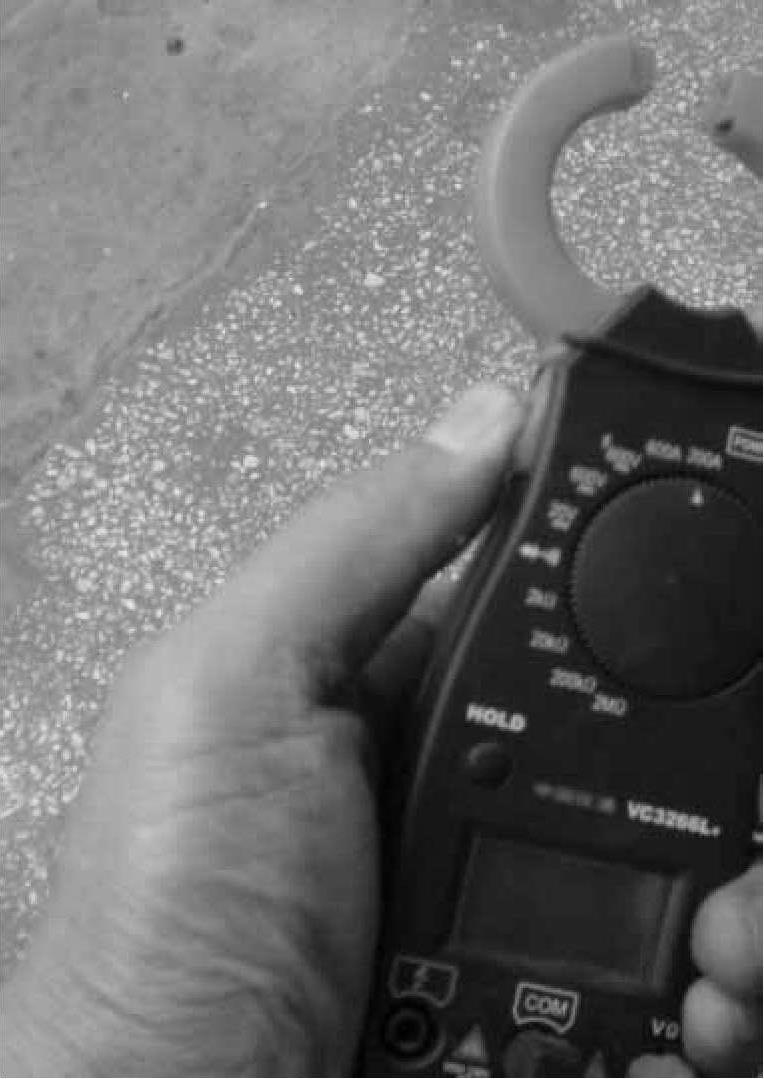

图 2-21 检查钳口开合情况

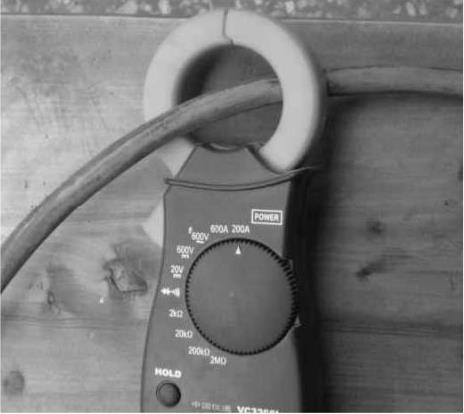

图 2-22 载流导线放在钳口中心位置
（ 2 ）测量时，用手捏紧扳手使钳口张开，被测载流导线的位置应放在钳口中心位置，以减少测量误差。然后，松开扳手，使钳口（铁芯）闭合（如图 2-22 所示），表头即有指示。
测量低压母线电流时，测量前应将相邻各相用绝缘板隔离，以防钳口张开时，可能引起的相间短路故障。
测量 5A 以下的电流时，如果钳形电流表的量程较大，在条件许可时，可把导线在钳口上多绕几圈（如图 2-23 所示），然后测量并读数。电路中的实际电流值为所读数值除以穿过钳口内侧的导线匝数。

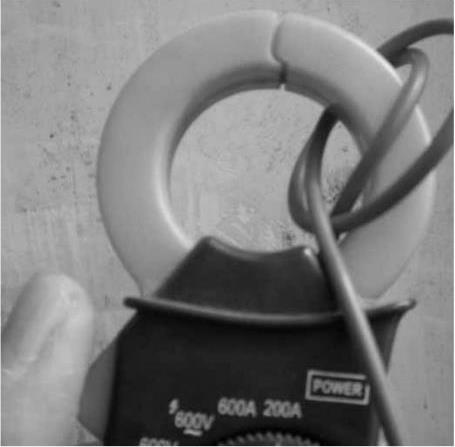

图 2-23 测量 5A以下电流的方法
（ 3 ）某些型号的钳形电流表附有交流电压刻度，测量电流、电压时，应分别进行，不能同时测量。
（4）钳形电流表不能用于高压带电测量。判别三相电流是否平衡时，在条件许可的情况下，可将被测三相电路的三根相线同方向同时放入钳口中，若钳形电流表的读数为零，则表明三相负载平衡；若钳形电流表的读数不为零，说明三相负载不平衡。
测量完毕，一定要把调节开关放在电流的最大量程位置，以免下次使用时，不小心造成仪表损坏。
操作口诀
不断电路测电流，电流感知不用愁。
测流使用钳形表，方便快捷算一流。
钳口开合应自如，清除油污和杂物。
未知电流选量程，从大到小选合适。
导线置于钳口中，钳口闭合可读数。
测量母线防短路，测量小流线缠绕。
带电测量要细心，安全距离不得小。
（ 5 ）钳形表的型号很多，现在普遍使用的是数字式钳形表。表 2-4 列出了常用钳形表的型号及测量范围。

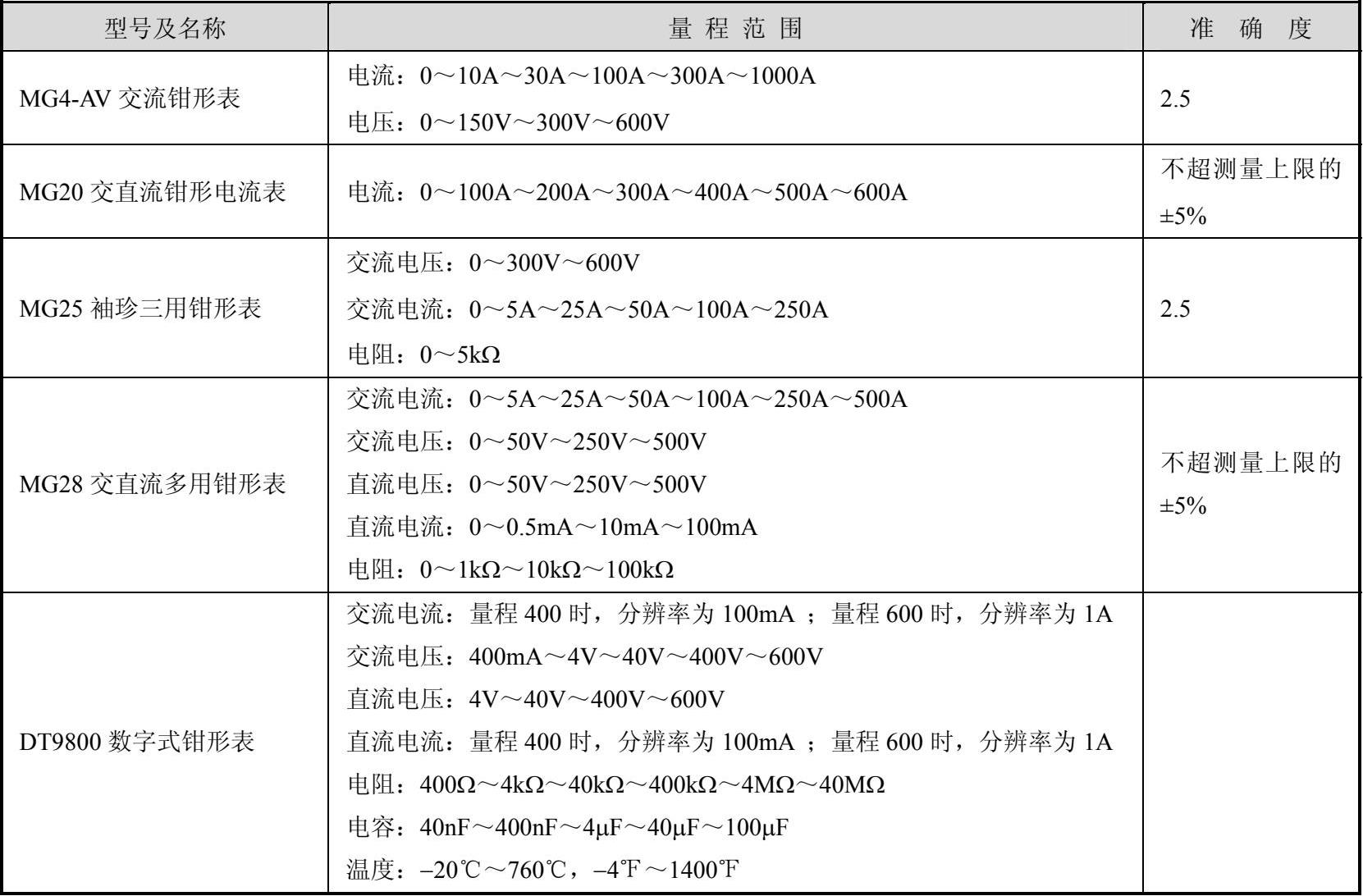

表 2-4 常用钳形表型号及测量范围
