3.1.3 电阻器3项主要参数
在使用中，我们最关心的是电阻器的阻值有多大，这一阻值称为电阻器的标称阻值。例如，某电阻器标称阻值是9kΩ。
生产厂家为了使用的需要，生产了很多阻值的电阻器。为了方便生产和使用，国标规定了一系列阻值作为产品的标准，即标称阻值系列。
表3-5所示是我国E6、E12、E24电阻器标称阻值系列。

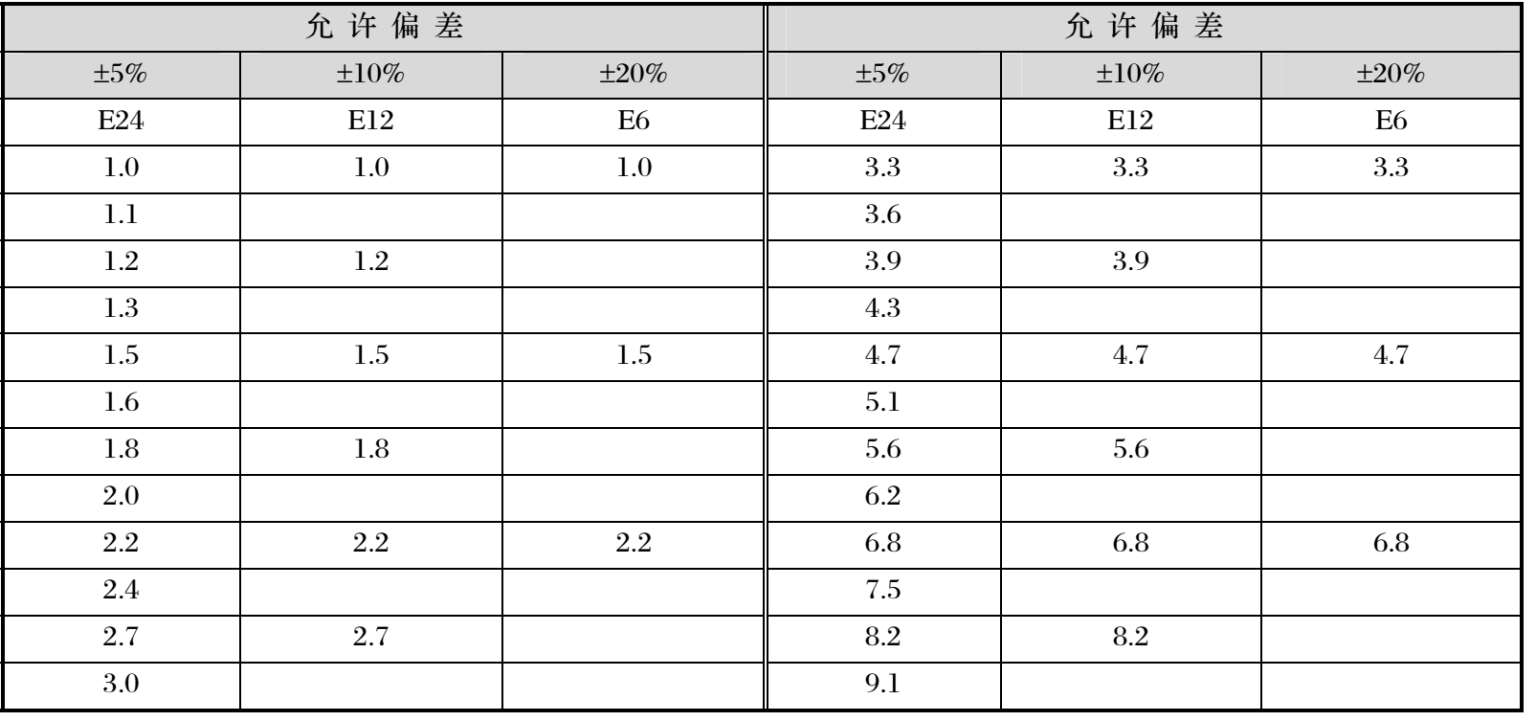

表3-5 我国E6、E12、E24电阻器标称阻值系列
从表中可以看出，E12系列中找不到1.1×10 n 电阻器，只能在E24系列中找到它。表中各数乘以10 n 可得到不同的电阻值。
例如，1.1×10 n （ n =3）为1.1kΩ电阻器。 n 是正整数或负整数。1×10为10Ω电阻器。
在电阻器生产过程中，由于生产成本的考虑和技术原因，不可能制造与标称阻值完全一致的电阻器，不可避免存在着一些偏差。所以，规定了一个允许偏差参数。
在不同电路中，由于对电路性能的要求不同，也就可以选择不同误差的电阻器，这是出于生产成本的考虑，误差大的电阻器成本低，这样整个电路的生产成本就低。
常用电阻器的允许偏差为±5%、±10%、±20%。精密电阻器的允许偏差要求更高，如±2%、±0.001%等。
额定功率也是电阻器的一个常用参数。它是指在规定的大气压力下和特定的环境温度范围内，电阻器所允许承受的最大功率。

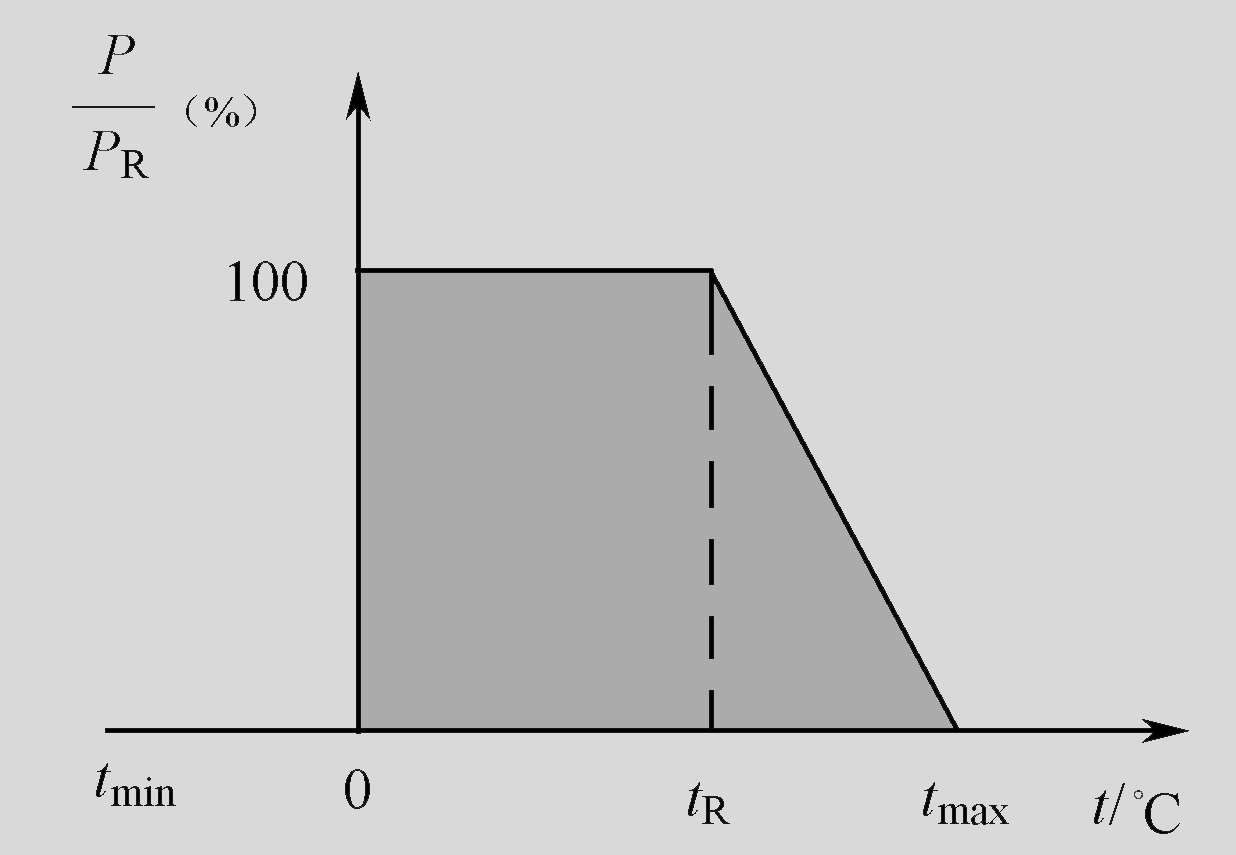

对于电阻器而言，它所能够承受的功率负荷与环境温度有关，其关系可用如下图所示负载曲线来说明。图中， P 为允许功率， P R 为额定功率， t R 为额定环境温度， t min 为最低环境温度， t max 为最高环境温度。
从曲线中可以看出，当温度低于额定环境温度时，允许功率 P 等于额定 P R 。当温度大于 t R 后，允许功率直线下降，所以，电阻器在高温下很容易烧坏。
