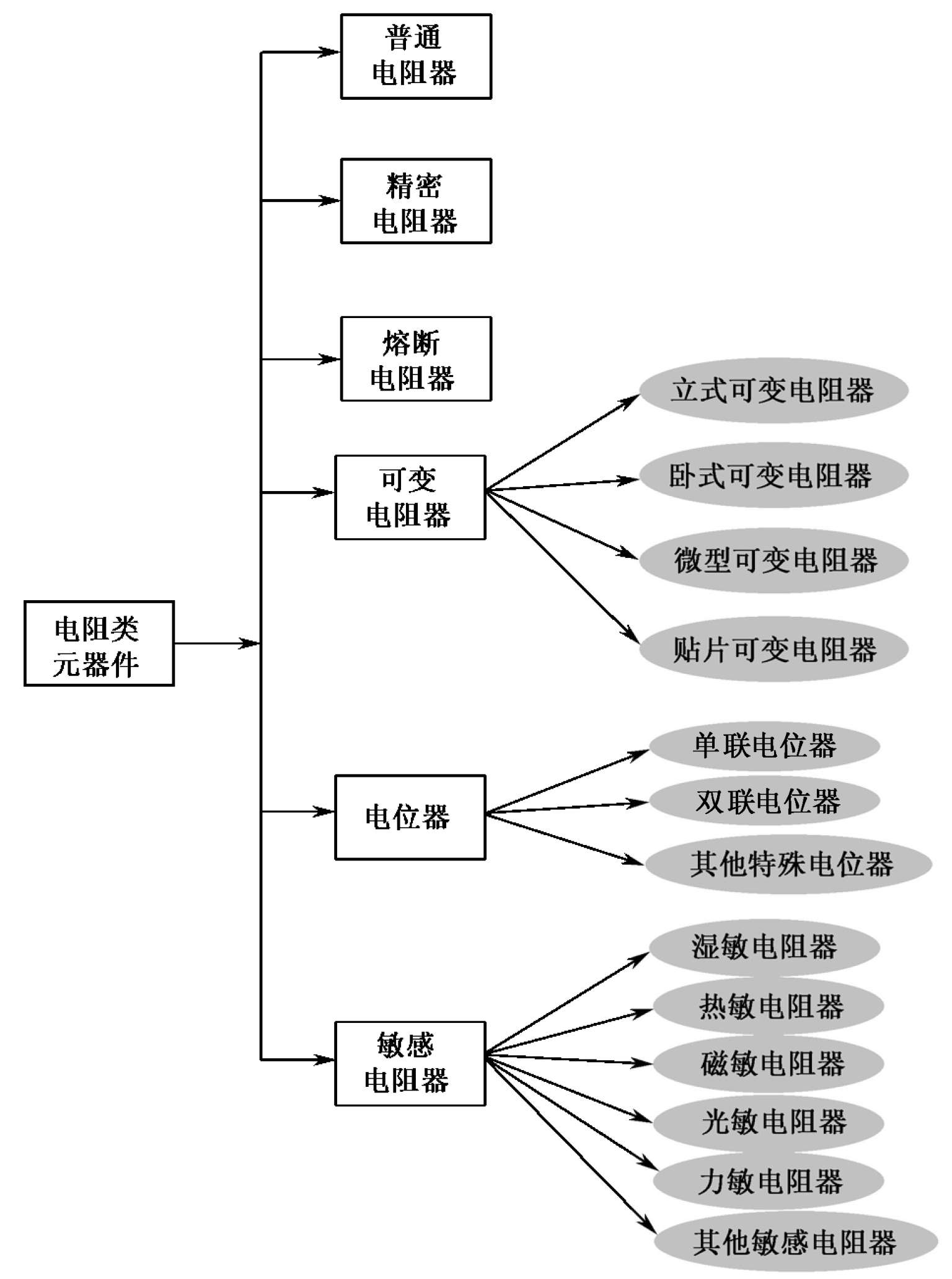

3.1.1 普通电阻器图形符号及识图信息解读

电子元器件的图形符号中含有许多有用、对电路分析有益的识图信息，掌握电子元器件图形符号的识读，电路分析就会轻松点。

1．电阻器图形符号

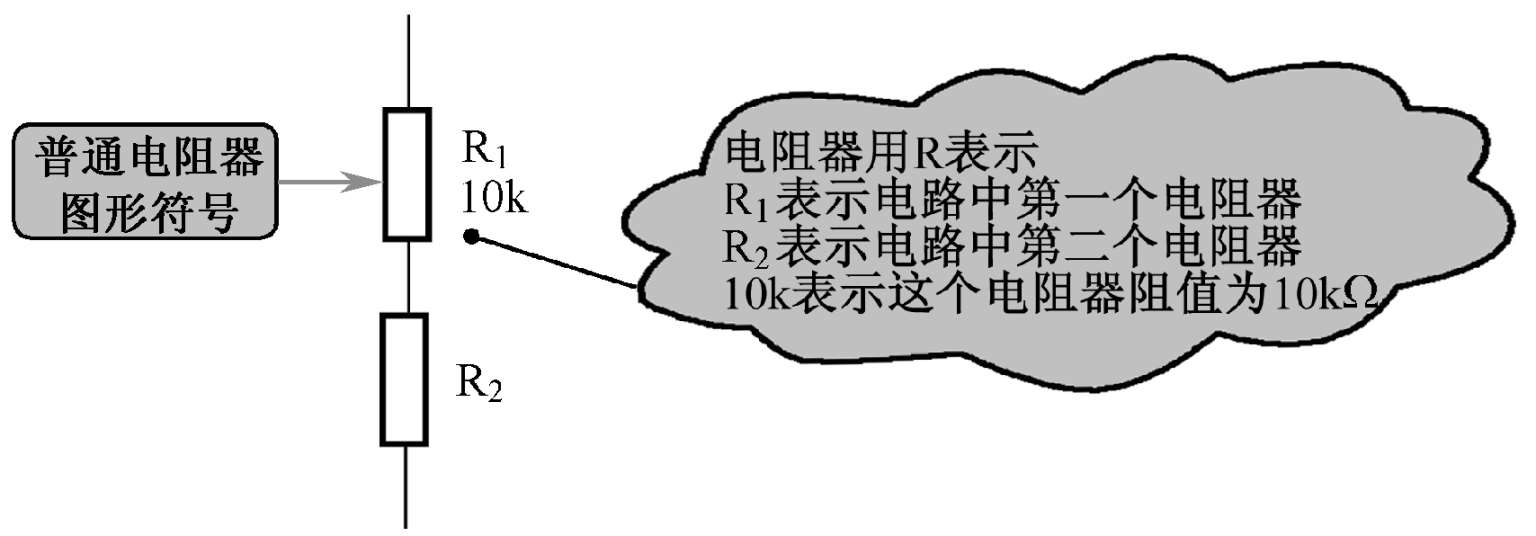

图3-2所示是普通电阻器图形符号图解示意图。在电路分析中，为了表述方便将电阻器简称为电阻，如电阻R ₁ 。

整机电路复杂时，在R前加上编号，以方便寻找相应电阻器。如图所示，1R ₁ 、2R ₁ 中R前面的1、2分别表示这两个电阻在不同的电路系统中。

2．更多的电阻器图形符号解读

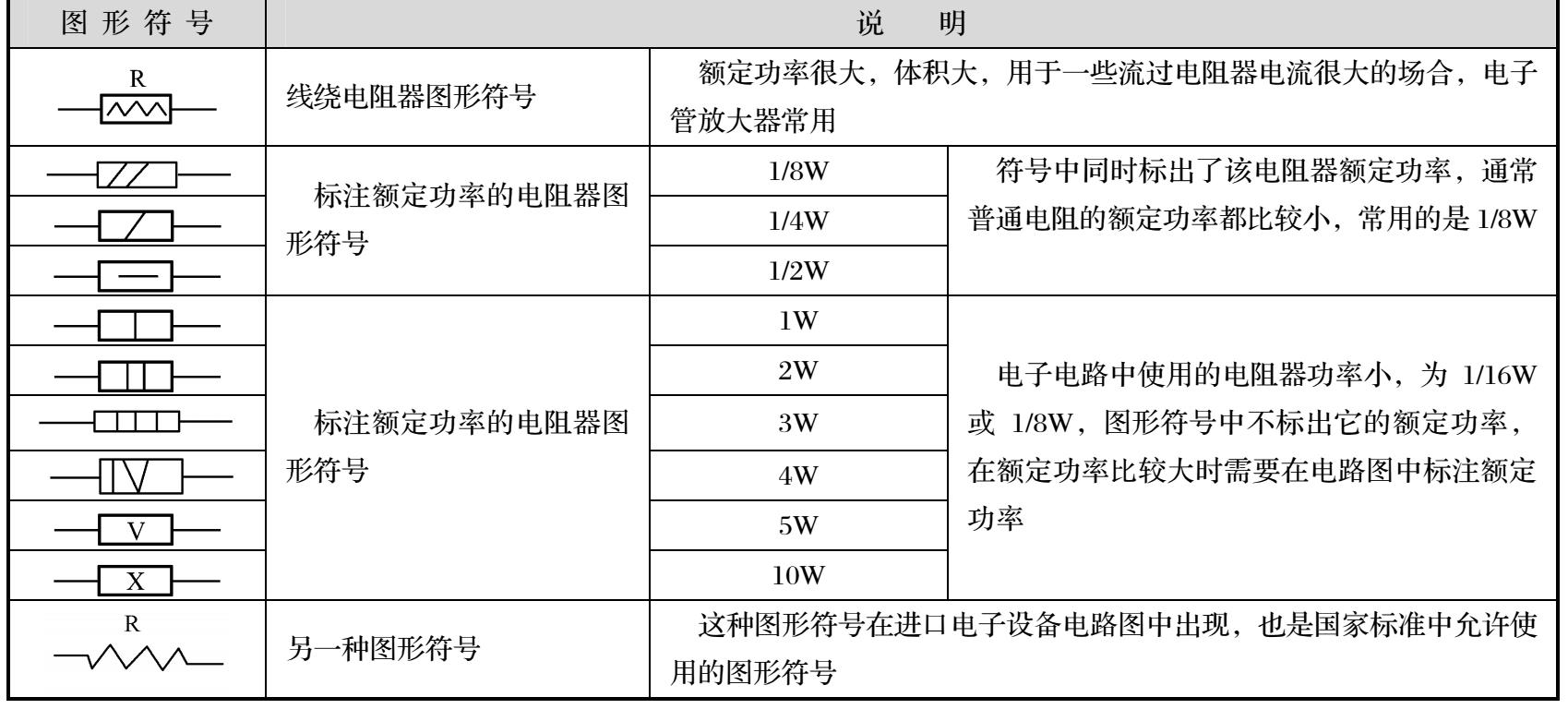

表3-2所示是更多的普通电阻器图形符号说明。

表3-3所示是电阻器图形符号识图信息小结。

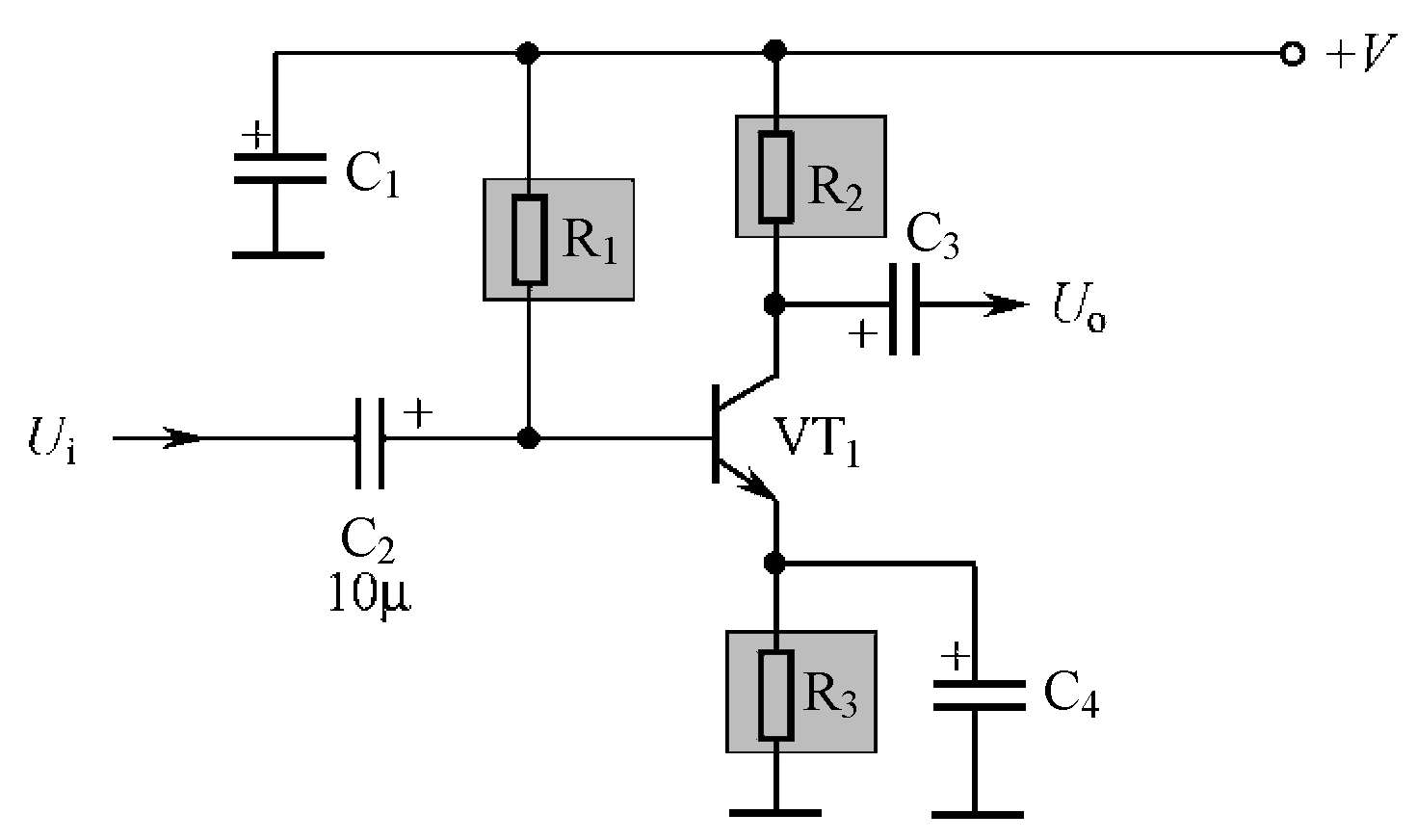

图3-3所示是电路图示意图，图中有众多电阻器图形符号。从图中可以看出，R ₁ 、R ₂ 和R ₃ 是三只电阻器，这就是电阻器在电路图中的实际情况。
