2.7.5 面包板、一次性万用电路板和电路板手工制作方法

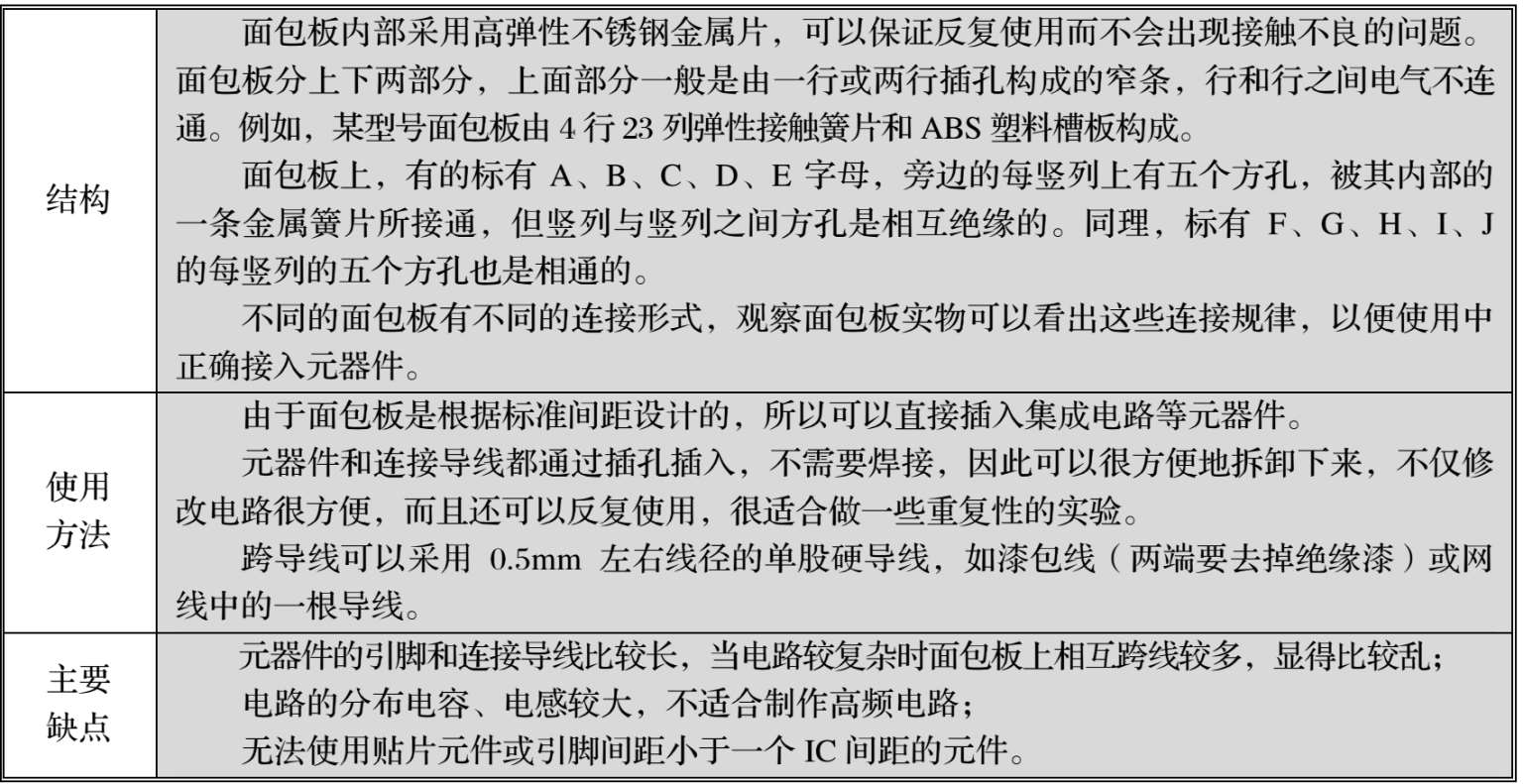

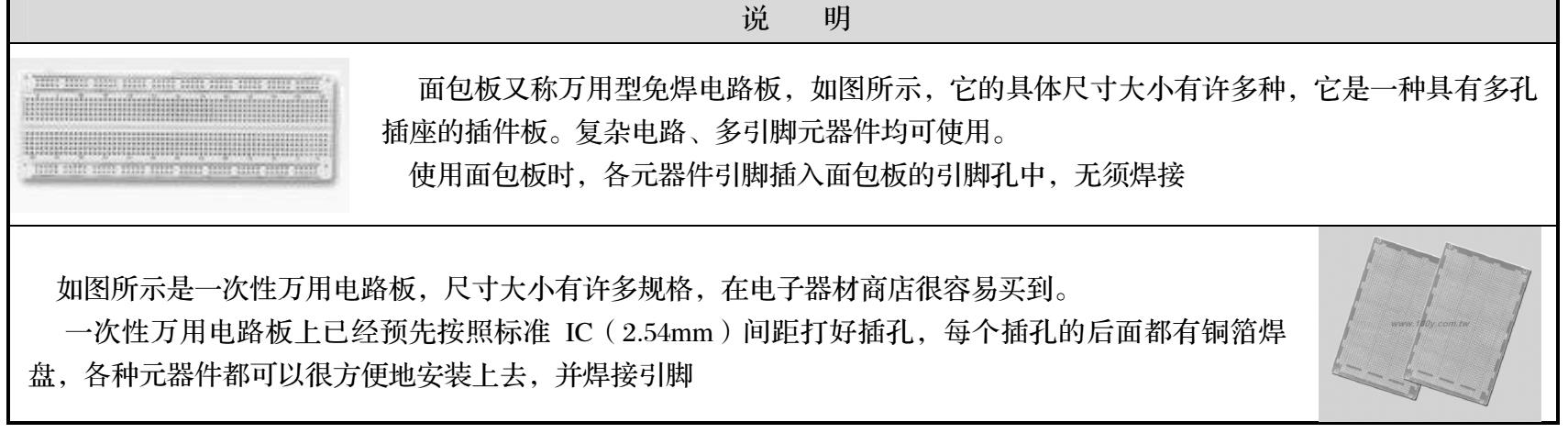

在电子制作、实验过程中，需要将电子元器件放置在一个载体上，这就是电路板。但是电路板的制作在业余条件下比较困难，建议使用面包板或一次性万用电路板。表2-24所示是电路板说明。
表2-24 电路板说明
一次性万用电路板与面包板最大的不同之处是元器件之间的连接需要焊接，某种意义上讲，这种方式更贴近于电路板的实际情况，所以初学者应该更多地学习使用一次性万用电路板。
使用方法： 先设计好元器件的布局、铜箔走线图，然后按照图纸依次安装元件，焊接引脚并剪脚，再用导线连通电路。使用中应尽可能地利用一次性万用电路板上原有的铜箔线路，这样可以少焊导线。
如果出于电路连接方便的需要，也可以将一次性万用电路板上的原铜箔线路进行切割。总之，要以少连接导线为好。
业余条件下制作电路板比较困难，主要问题在于缺少一些必备的材料和工具，对于一些复杂电路的电路板，制作起来更是不方便，所以初学者并不一定需要学会这种业余的手工制作方法，而可以直接用面包板或一次性万用电路板。如果需要进行正式的电路设计，则必须采用PCB软件来正规设计和制作电路板，手工制作的电路板不能满足产品设计的要求。
手工制作电路板的方法有许多种，这里介绍一种最简单的方法，即刀刻法。这种方法是先在纸上设计出印制电路图，然后用复写纸复写在覆铜板铜箔面上，然后用美工刀将多余的铜箔刻掉，再用钻头打孔，得到电路板。
