2.7.1 电路板知识

电路板的名称很多,如印制电路板、PCB电路板(Printed Circuie Board),简称电路板。它提供集成电路等各种电子元器件固定装配的机械支撑,实现集成电路等各种电子元器件之间的布线和电气连接等。同时,为自动锡焊提供阻焊图形,为元器件插装、检查、维修提供识别字符和图形。

图2-14所示是常见的电路板实物外观。

1.电路板正面和背面特征

电路板的正面是元器件,其背面是铜箔线路。目前普通电子电器中主要使用单面铜箔电路板,即电路板只有一面上有铜箔线路。

通常,铜箔线路表面往往涂有一层绿色绝缘漆,起绝缘作用,在测试和焊接中要注意,先用刀片刮掉铜箔线路上的绝缘漆后再操作。铜箔线路很薄、很细,容易出现断裂故障,特别是电路板被弯曲时更易损坏,操作中要注意这一点。

电路板的背面有许多形状不同的长条形铜箔线路,它们是用来连接各元器件的线路,铜箔线路是导体,如图2-15所示。图中,圆形的是焊点。

一台机器中,可能只有一块电路板,但也可能会有许多块。当有许多块电路板时,往往是某一部分功能电路板装在一起,这对修理来讲是比较方便的,因为检查故障时只要拆下相关的电路板即可。

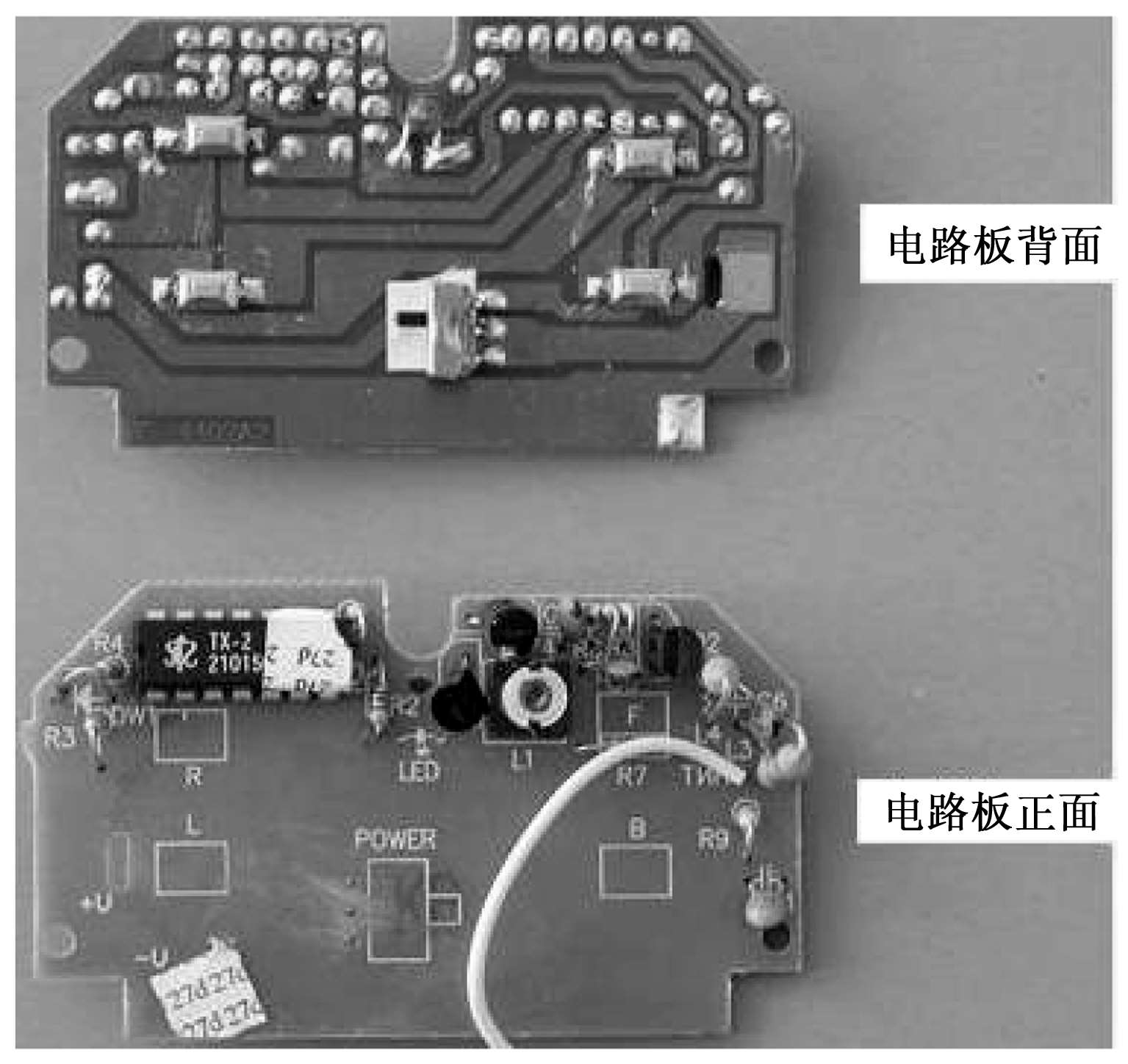

图2-14 常见的电路板实物外观图

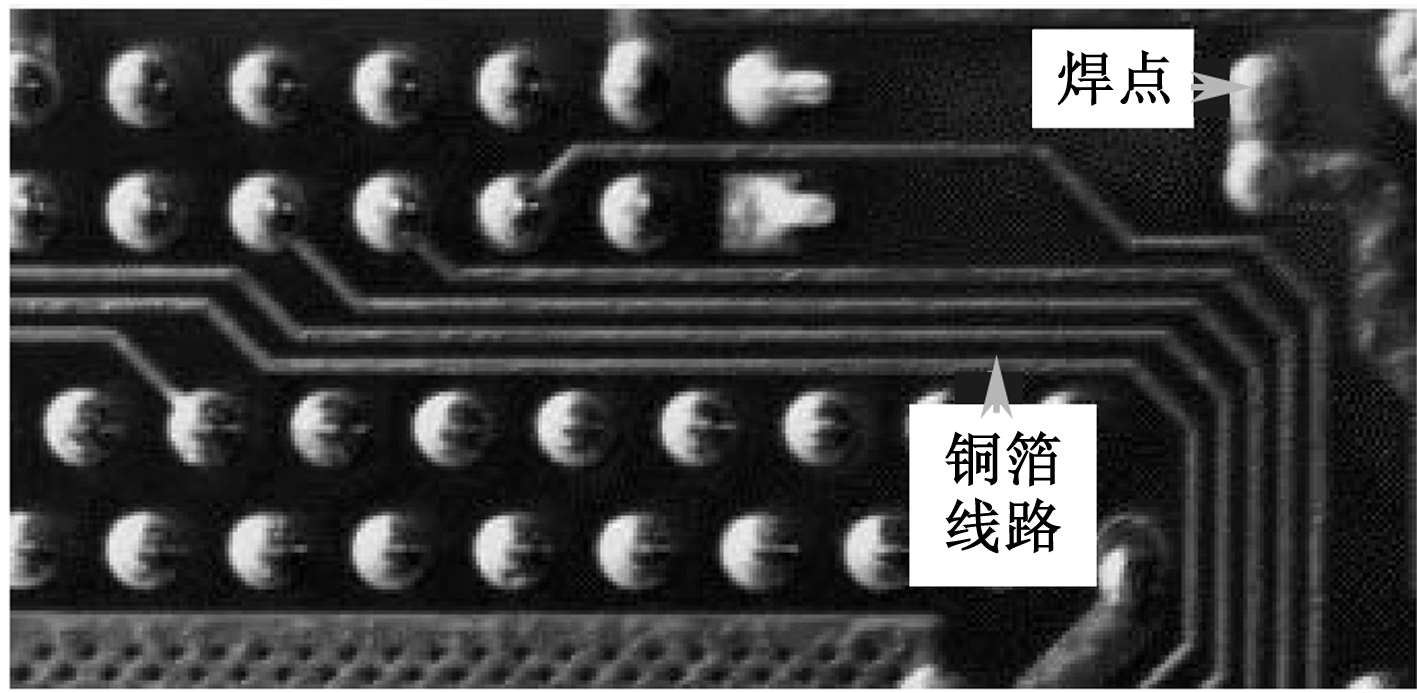

图2-15 电路板上铜箔线路和焊点示意图

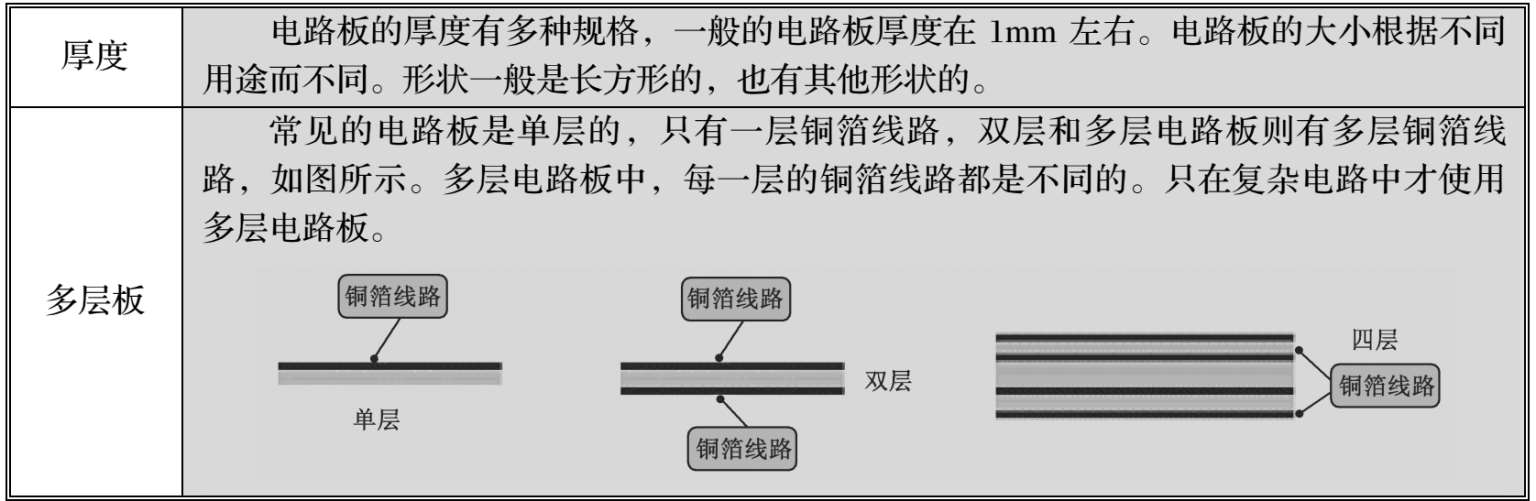

2.电路板规格

3.电路板上的多种小孔

电路板上有许多小孔,孔径为1mm左右,如图2-16所示,这是元器件引脚孔,元器件的引脚从此孔伸到背面的铜箔线路上。有些机器中采用了贴片元器件,这种元器件是没有引脚的(有电阻器、电容器和晶体管等),此时电路板上可以没有引脚孔(也可以仍然有孔),因为贴片元器件安装时无须引脚孔。

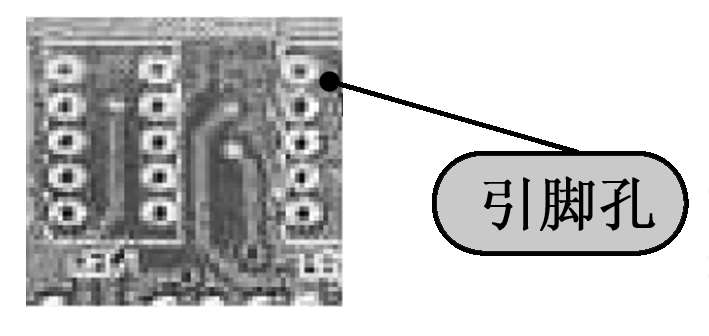

图2-16 电路板上的元器件引脚孔示意图

正规工艺制作的电路板,在焊点周围的铜箔线路上镀有助焊层,这时焊接就相当方便,而且焊接质量好。

双层电路板上的孔有多种情况,如表2-22所示。

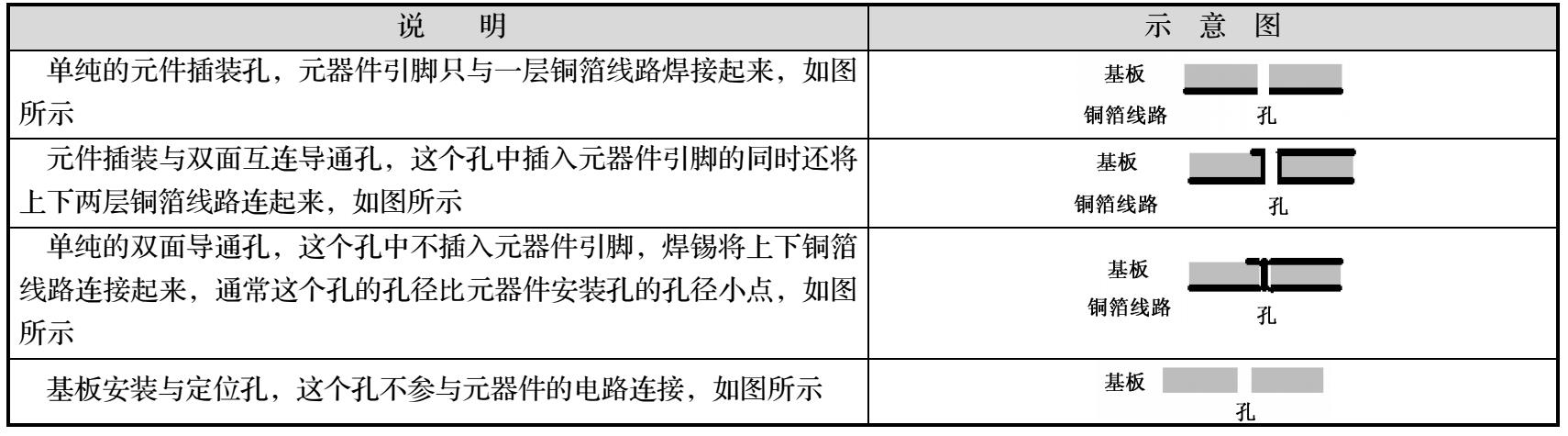

表2-22 双层电路板上孔的说明 DAw48i+eUhb59vq4NejieYpCIHklrUGAxUH1BhnLcuhgCrv8Esyj/MVn9LU6s5GP
