数字式万用表的交流电流测量功能基本上与直流电流测量功能一样，只是选择的是交流电流挡位而不是直流电流挡位。

交流电流挡用来测量正弦交流电流，它所显示的是交流电流的有效值。交流电流测量功能主要用来测量电源变压器的初级和次级线圈交流电流，如图2-11所示是测量时的接线示意图。

部分数字式万用表具有频率测量功能。这种万用表面板上有一个“Hz”插孔，测量频率时红表棒插入该插孔，黑表棒插入“COM”插孔中，如图2-12所示。

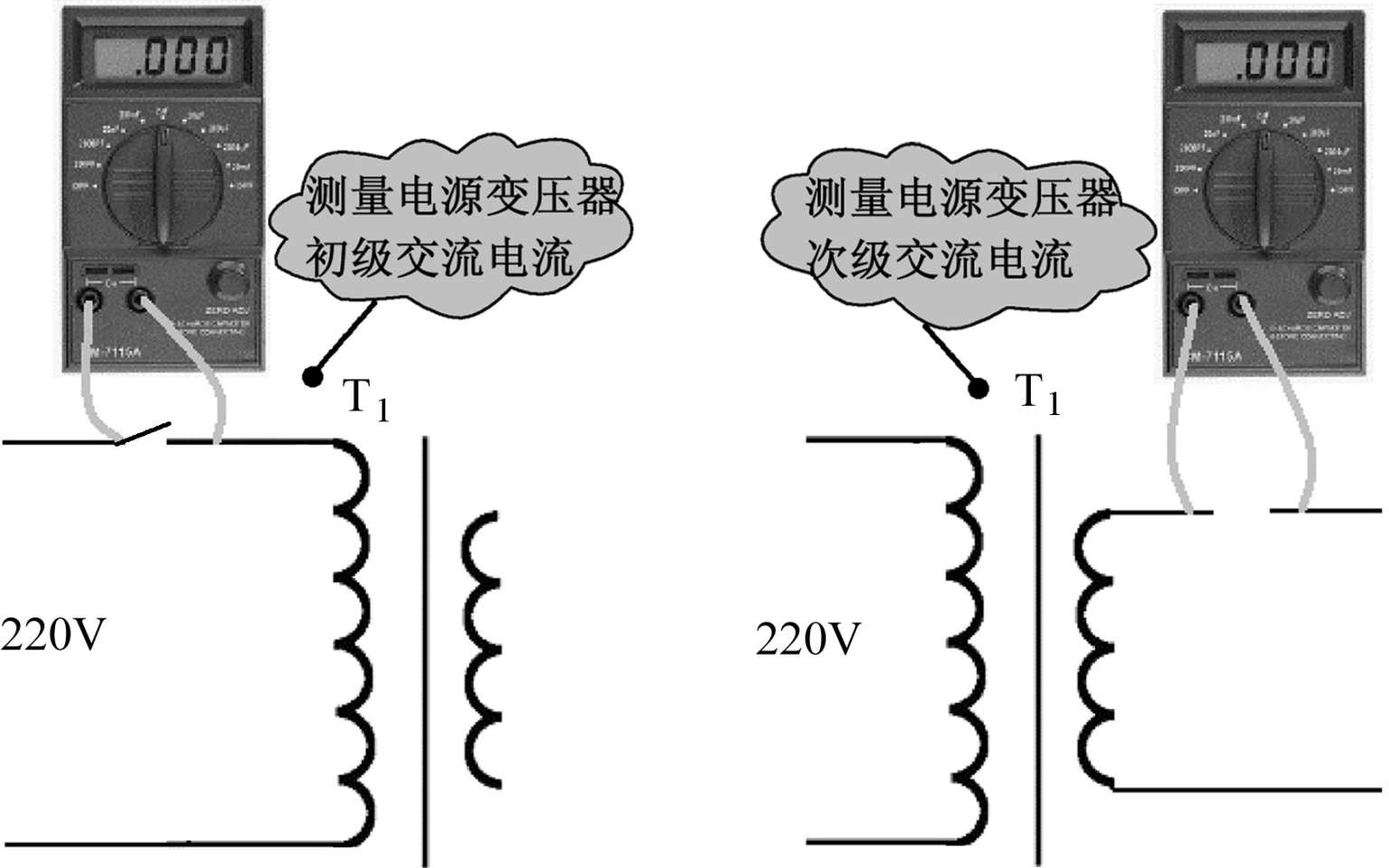

图2-11 测量电源变压器初级和次级交流电流接线示意图

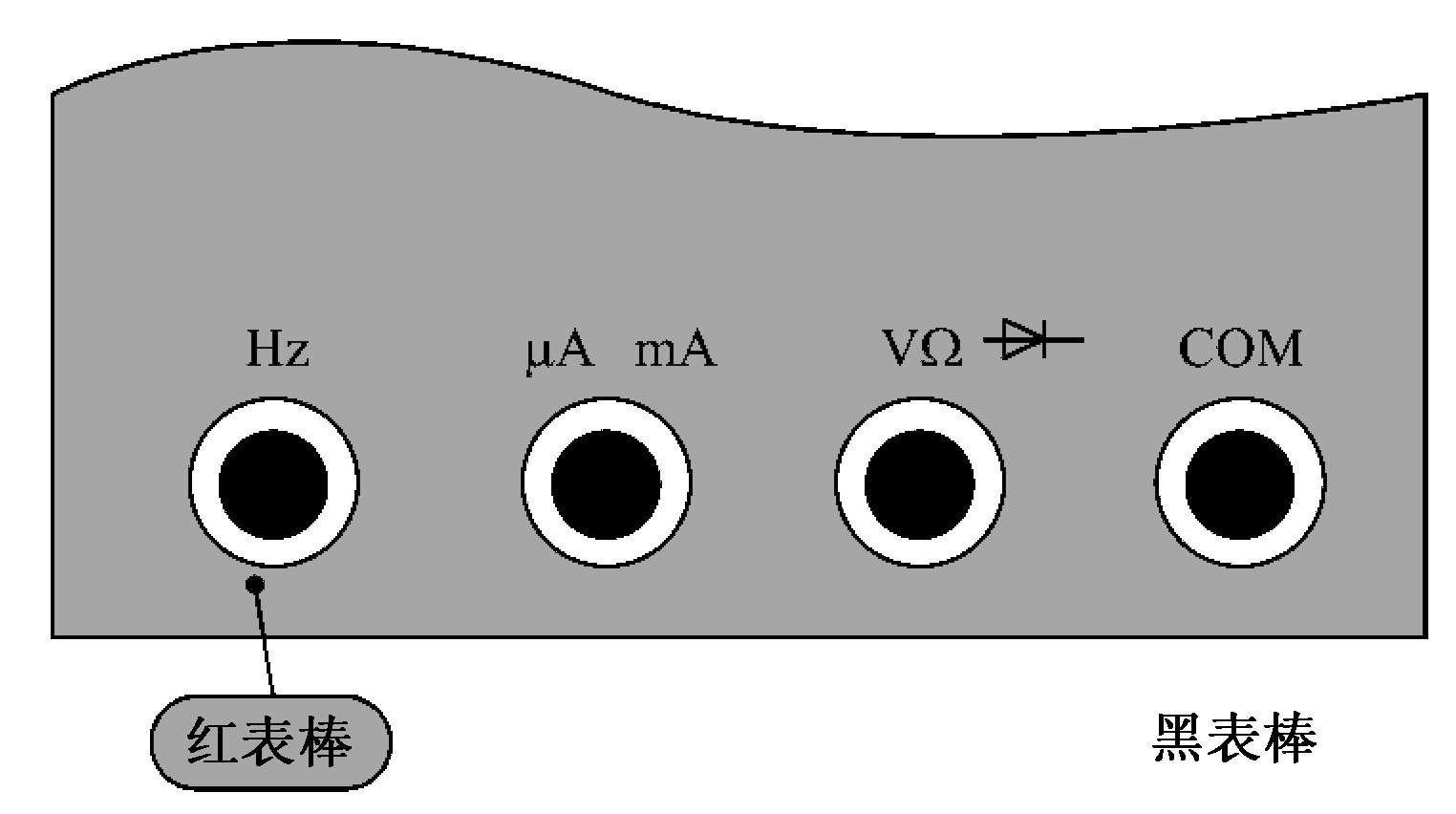

图2-12 数字式万用表测量频率接线示意图

将红、黑表棒并联在被测信号源上，如图2-13所示。

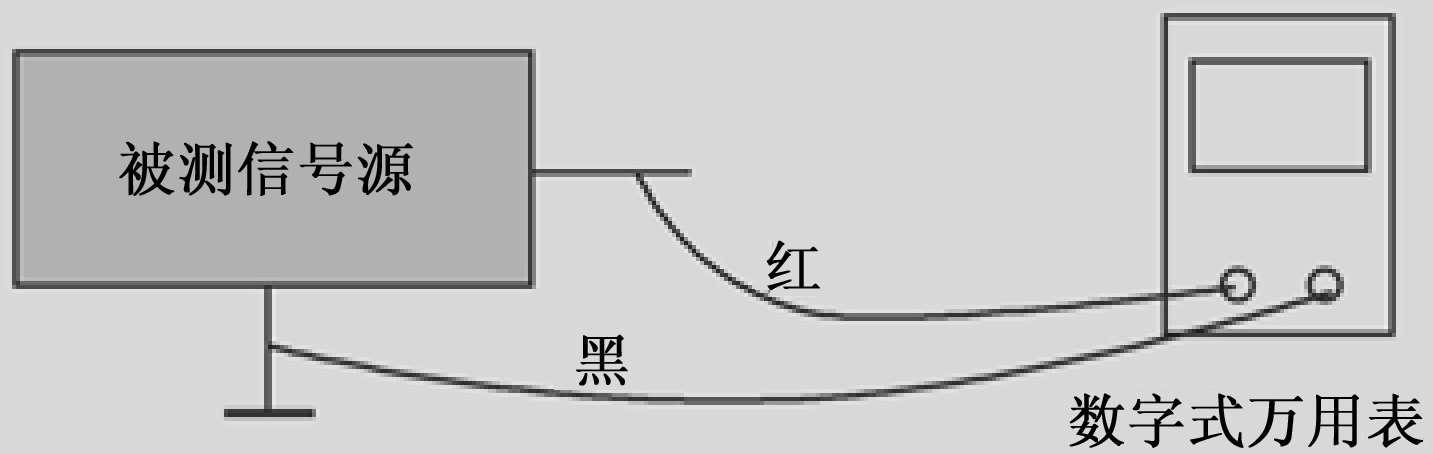

图2-13 数字式万用表测量信号频率接线示意图

将万用表转换至测量频率挡位“Hz”后，便能在显示屏上直接读取信号频率。当然不同的万用表这一测量频率范围是有所不同的，通常都能测量音频范围内的信号频率。

另外，被测信号的幅度也有一定要求，不能太小也不能太大，不同的万用表有不同的要求。例如，有的数字式万用表要求输入的被测信号幅度不小于30mV（rms），不大于30V（rms）。
