2.5.2 电路板上电流测量口

1．多种直流电流测量口

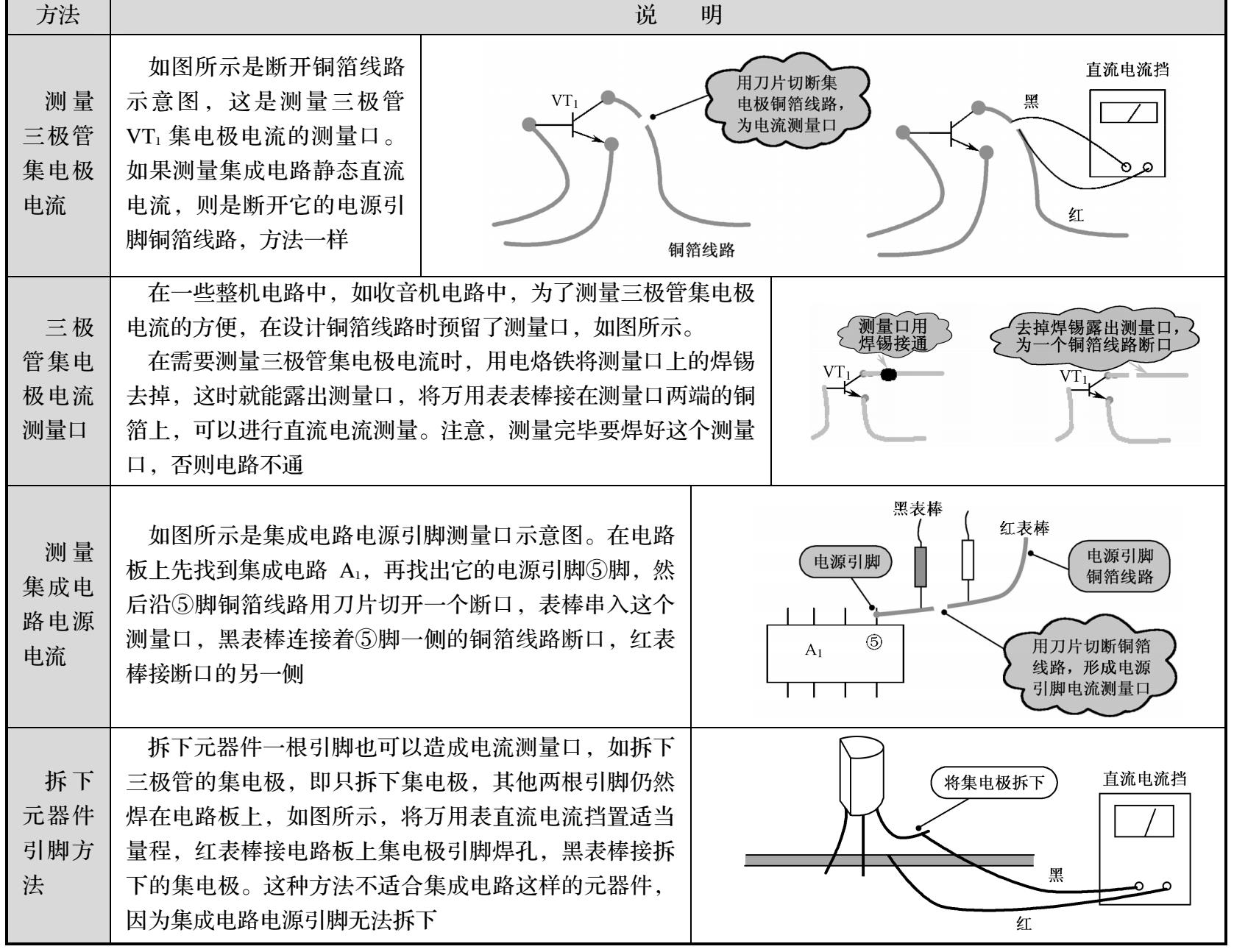

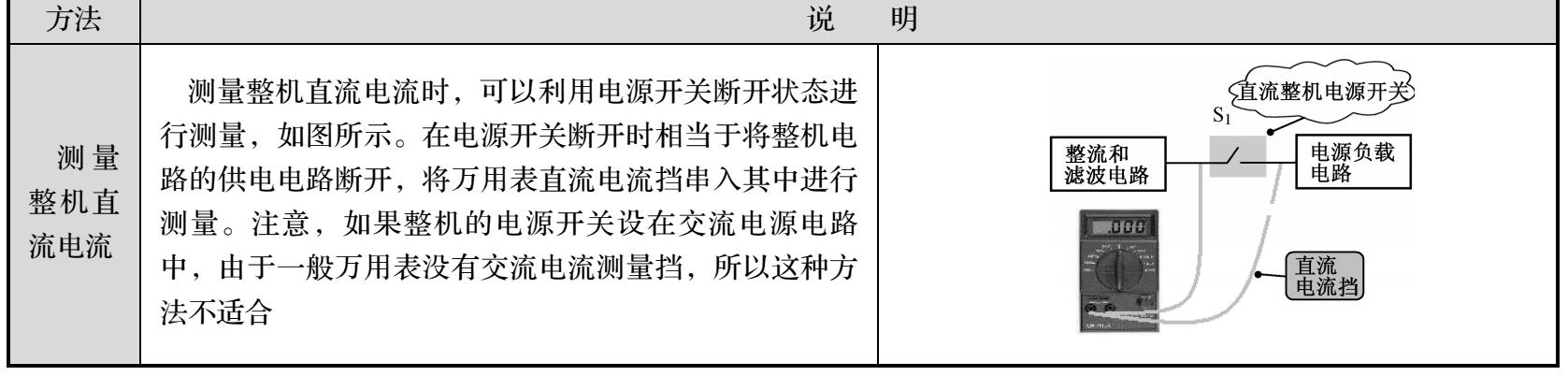

由于测量电流需要断开电路，所以在测量电流前要开一个测量口。常用的电流测量方法如表2-19所示。

2．数字式万用表电流测量插座

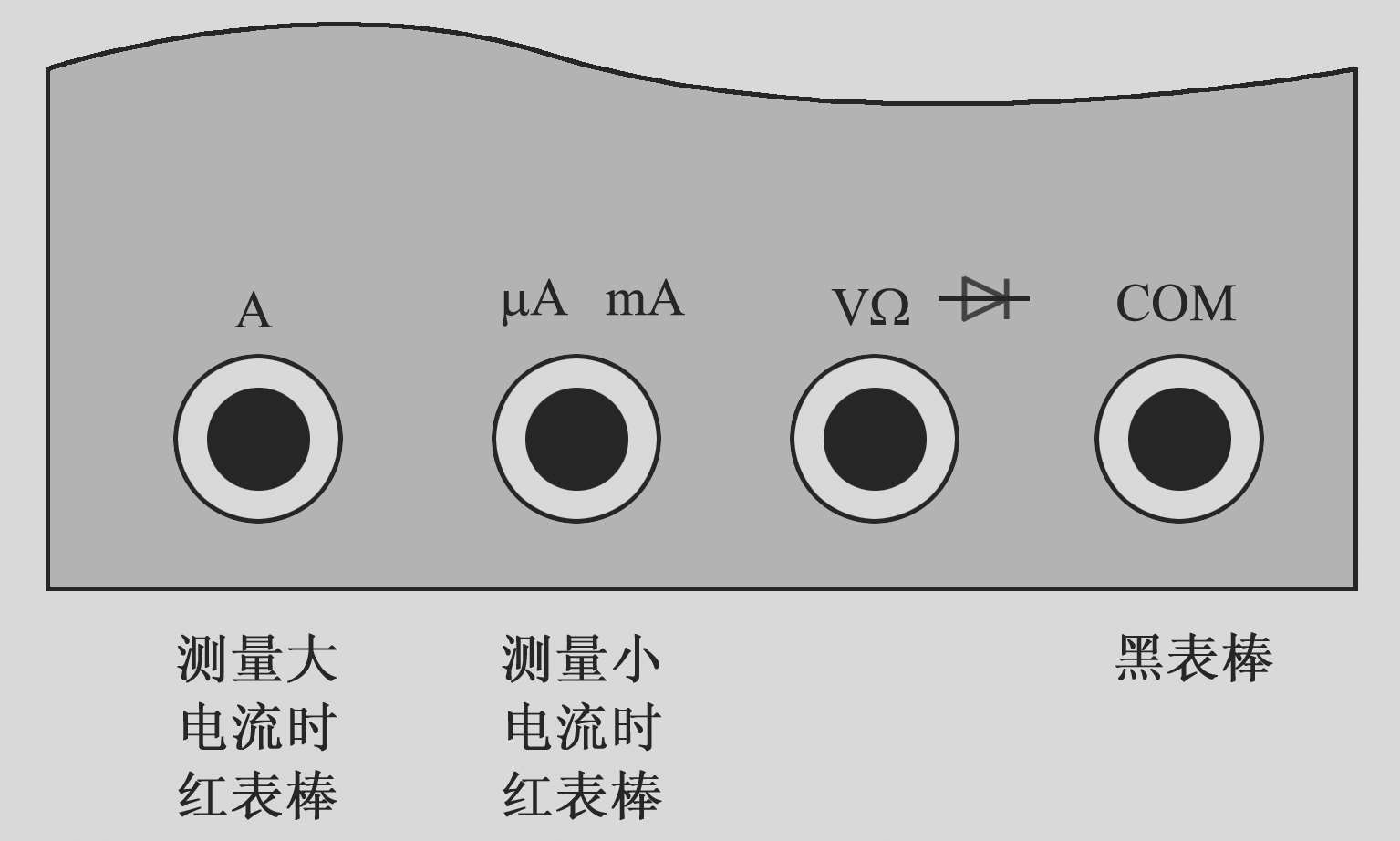

使用指针式万用表测量电流时，红、黑表棒插座不必转换，与欧姆挡时一样。但是数字式万用表需要进行转换，要将红表棒插入“A”插孔中，如图所示。

这时要注意一点，测量安培级大电流时红表棒插“A”插孔，测量较小的电流时红表棒插“μA mA”孔中。 Mtkh5xQ8AUQFWYSubSd/EvBMZVruRkz+ienlrZpaG/e1PAUZ3Z7/4fwQcSCON+sq
