2.3.4 整机电路中的直流电压关键测试点和万用表直流电压挡测量原理
在整机电路的故障检修中，一些关键点的直流电压对故障分析有着极其重要的作用，如OTL功率放大器中，输出端的直流电压应该等于直流工作电压的一半，如果直流工作电压是12V，OTL功率放大器输出端直流电压正常时应该等于6V，否则说明OTL功率放大器直流电路出了故障。

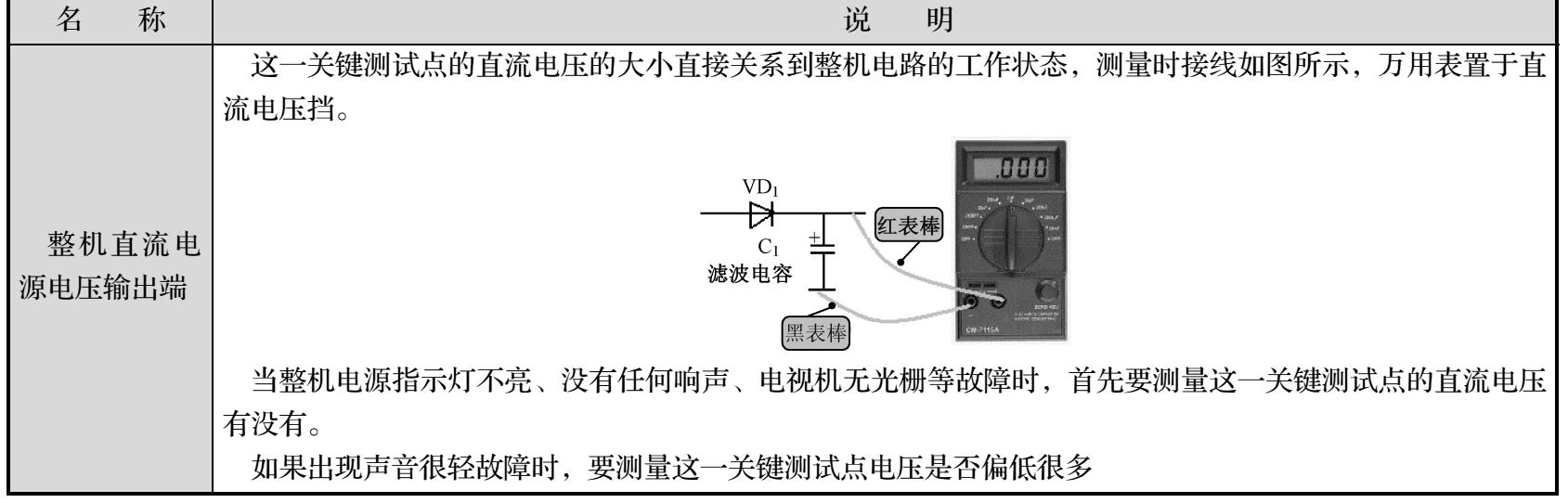

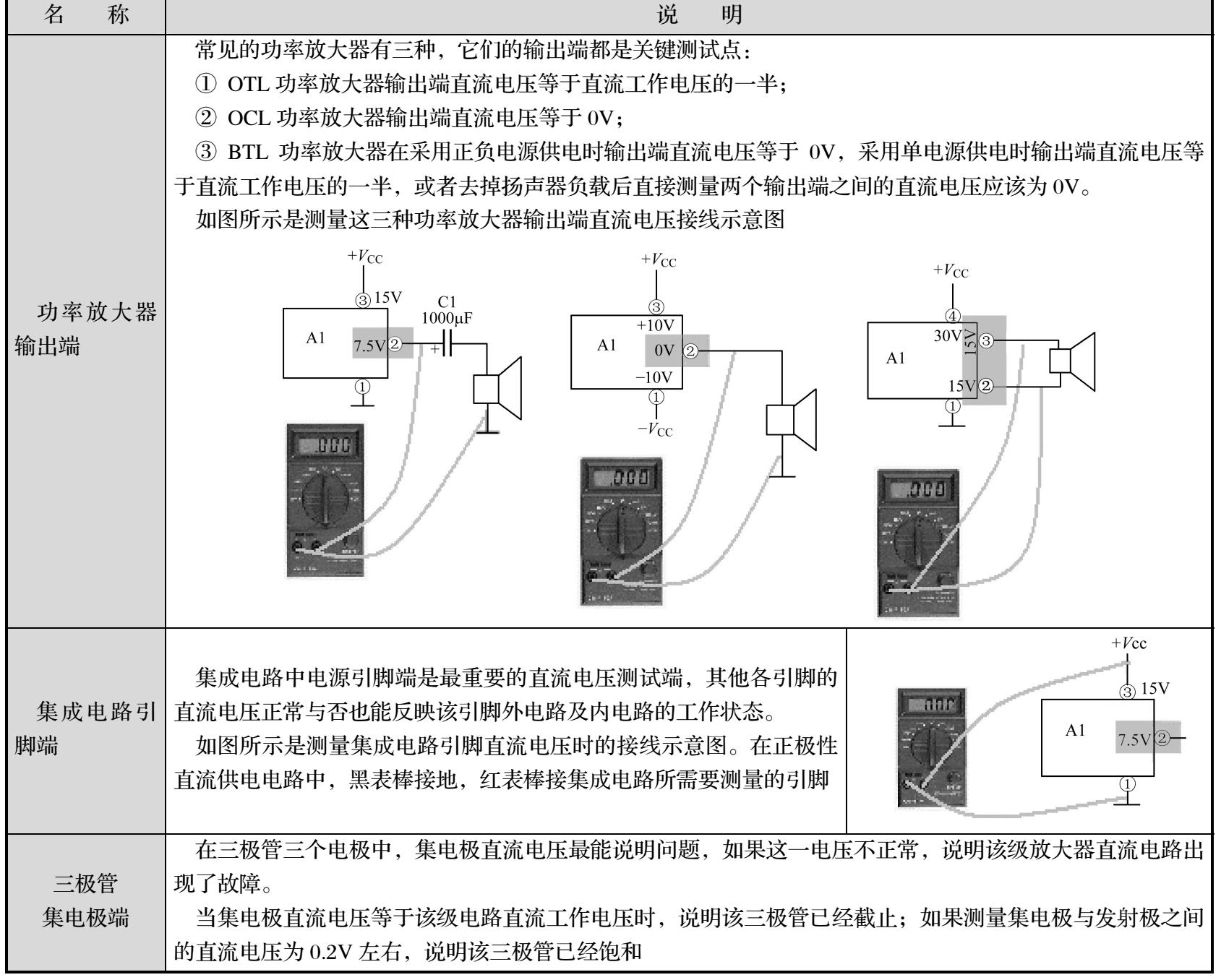

表2-16所示是整机电路中的一部分直流电压关键测试点说明。
表2-16 整机电路中的一部分直流电压关键测试点说明
续表

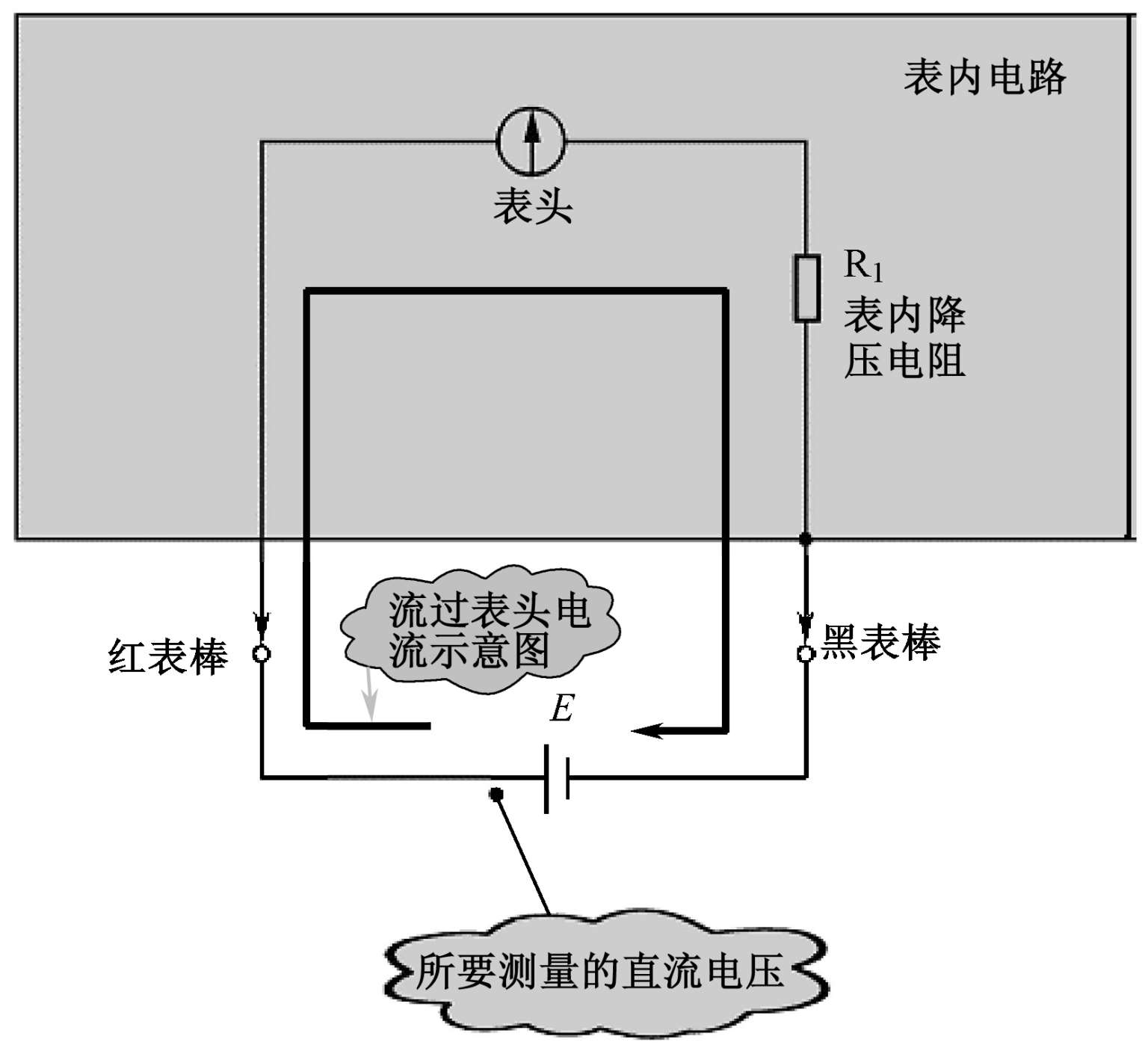

图2-9所示是指针式万用表直流电压挡测量原理图。电路中R 1 是表内的降压电阻，在不同直流电压量程下，这一电阻的阻值大小是不同的，这一电阻通过直流电压量程转换开关来转换。 E 是所要测量的外电路的直流电压。从图中可以看出， E 、R 1 和表头三者之间是串联的关系。
图2-9 指针式万用表直流电压挡测量原理图
关于直流电压挡测量原理还要说明以下几点：

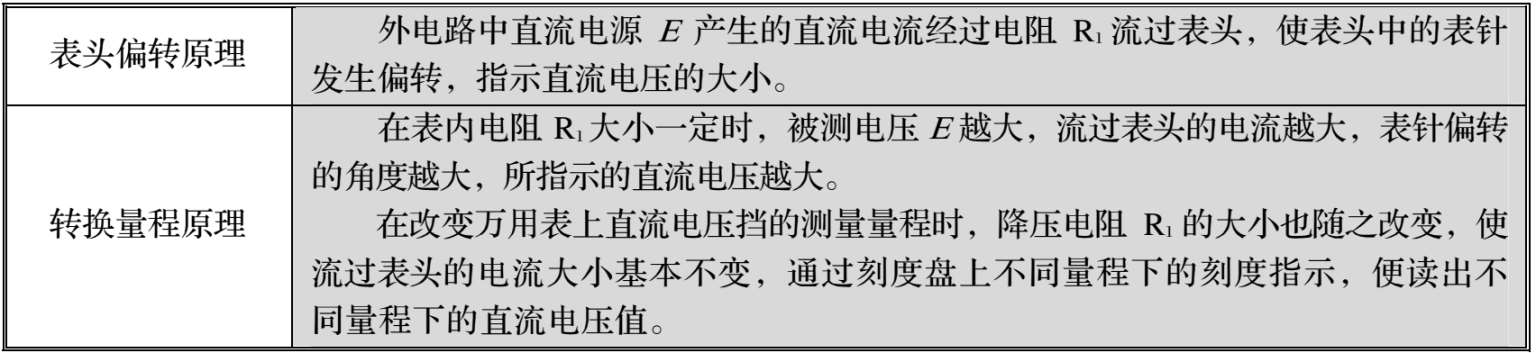

（1）表头与降压电阻R 1 、电源 E 构成串联电路，流过表头的电流就是流过降压电阻R 1 的电流。由于表头所允许流过的电流很小，所以降压电阻R 1 的阻值很大。改变降压电阻的阻值大小，用同一个表头就可以得到不同的直流电压量程，转换量程开关时，就是转换表内的降压电阻大小，量程越大，表内的降压电阻越大。
（2）被测电路中没有电压时，表头中没有电流流过，表针不能偏转，电压指示为零。在同一量程下，外电路中的电压越大，流过表头的电流就越大，表针所指示的电压值就越大。
（3）测量直流电压时表内电池不供电，使表针偏转的电流是电路中的电源 E 提供的。由于表内的降压电阻很大，所以外电路为表头所提供的电流是很小的，这样，测量对电源 E 的影响很小（E为表头提供电流所造成的电压，下降量很小）。
（4）由于测量直流电压时不使用表内电池，所以表内电池不影响直流电压的测量。
（5）因为测量直流电压时外电路要有电源，所以在测量时要给外电路通电。
（6）由于直流电流的方向不变，而流过表头的电流必须是图中从左向右，这样要求红表棒接外电路中的电流流出端，即接电压源 E 的正极；黑表棒接电流流入端，即 E 的负极。当红、黑表棒接反后，流过表头的电流方向相反，表针反方向偏转会损伤表头，所以在测量直流电压时要注意红、黑表棒的正确连接。
从直流电压挡测量原理电路可以看出，表头和降压电阻串联后与被测电压源并联，由于是将红、黑表棒并联在外电路上，测量时不必断开外电路，操作很方便，即电压测量比电流测量方便，所以常常先用电压测量来检查电路故障。
