2.3.3 万用表测量电路板上直流电压方法和测量直流高压方法

1．万用表测量电路板上直流电压方法

在电路板上测量直流电压需要给电路板通电，测量有两种情况。

（1）测量电路中某点与地之间的直流电压，大多数的直流电压测量都是这种情况。测量方法是：黑表棒接电路板的地线，红表棒接电路中所需要测量的点。

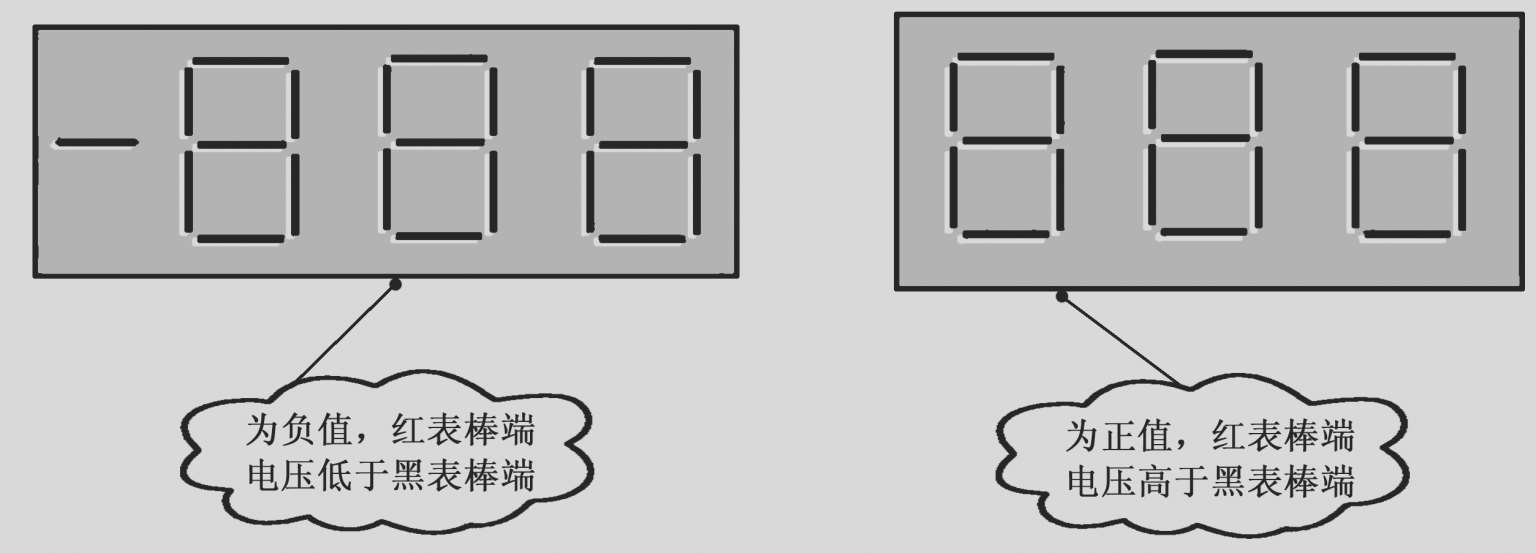

（2）测量电路中某两点之间（不是对地）的直流电压。例如，测量某电阻器两端直流电压，此时红、黑表棒分别接在电阻器两端。在用数字式万用表测量时，如果所测量的电压为正值，说明红表棒所接点的电压高于黑表棒所接点的电压；如果所测量的电压为负值，说明红表棒所接点的电压低于黑表棒所接点的电压，如图2-7所示。

2．万用表测量直流高压方法

不少的万用表可以直接测量小于2500V的直流电压，同时通过附加的高压探头（万用表的一种附件）可以测量更高的直流电压，这一直流高电压测量功能对测量电视机中的中压和高压非常有用。如MF47型万用表可以测量小于或等于25kV的直流高压。在测量这样的直流高压时应首先详细看万用表说明书，因为它与一般的直流低电压测量有所不同。

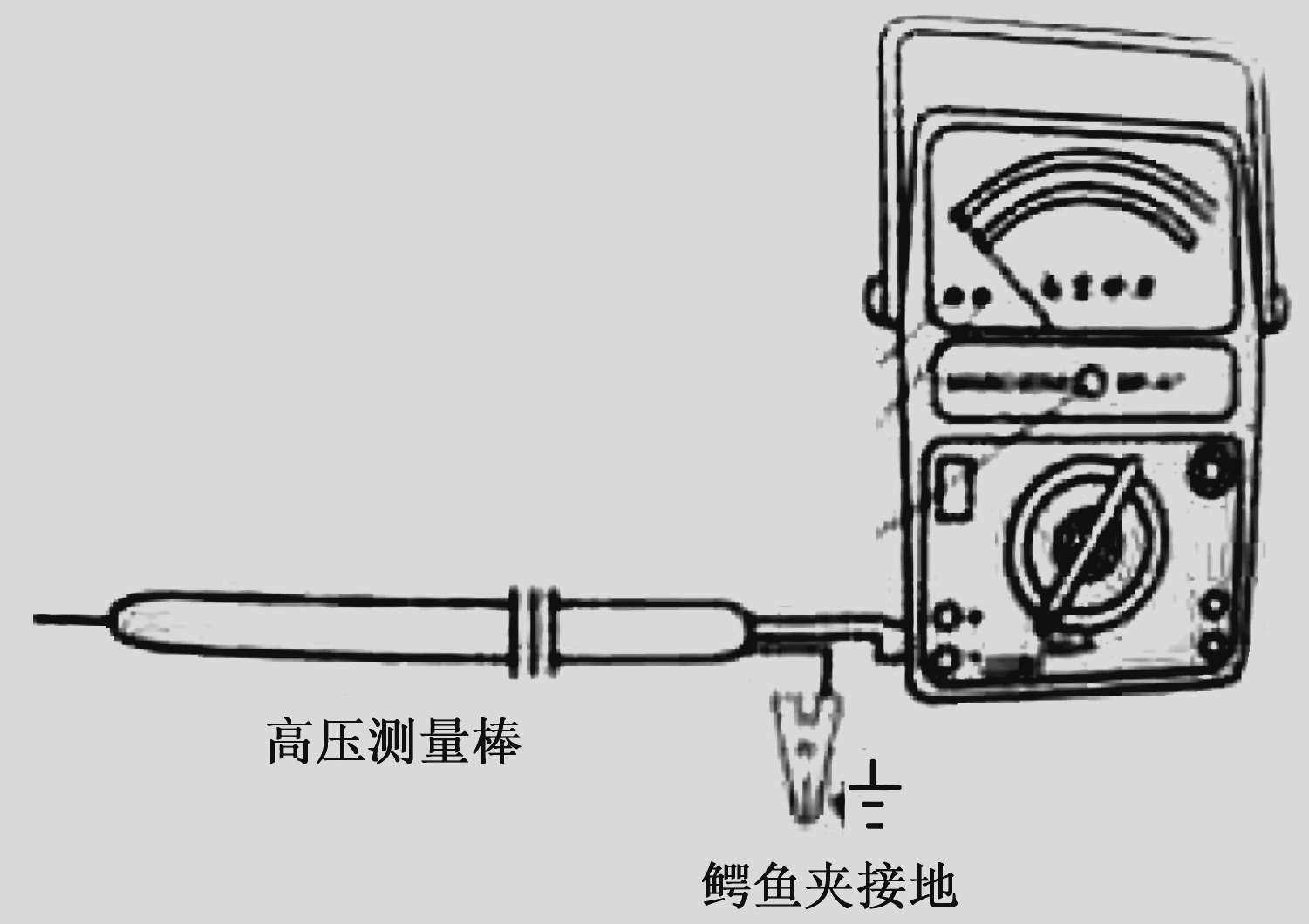

在使用2500V测量功能时，黑表棒插在“COM”插孔中，红表棒插在专用的“2500V”插孔中。在测量2500V以上直流电压时需要使用专门的测量附件，如图2-8所示。测量中切记注意安全，手指不要碰到表棒头部金属部位。
