2.2.1 万用表欧姆挡测量电阻器实验
万用表欧姆挡在测量中使用最频繁。这一测量功能就是要通过测量电阻值的大小来判断测量结果。
一个电路或电子元器件存在着特定大小的电阻值，如开关在断开时两引脚之间的电阻为无穷大，在接通时两引脚之间的电阻为零。欧姆挡通过测量这些电阻值来判断电路或电子元器件的质量。
欧姆挡主要有三大类测量项目：
（1）测量电路或元器件通与断。
（2）测量电阻器的具体阻值大小。
（3）通过测量电子元器件引脚之间的阻值大小来判断元器件质量好坏。
使用万用表欧姆挡时，红、黑表棒的极性有两种情况：
（1）测量电阻器的阻值时，如果电阻器不是装在电路板上，这时的测量红、黑表棒可以不分。
（2）如果电阻器装在电路板上进行电阻值测量时（这种测量称为在路测量），红、黑表棒有时要分清；测量一些电子元器件时要分清红、黑表棒，如测量有极性电解电容、二极管和三极管等。
如果使用数字式万用表进行在路测量，可以不分红、黑表棒。
表2-6所示是万用表欧姆挡校零操作方法说明，如果不进行欧姆挡的校零，其电阻值测量结果会有误差。
表2-6 万用表欧姆挡校零操作方法说明
提示： 对于数字式万用表而言，不存在校零问题，但是当表内电池不足时将出现读数不准确或不能显示测量等问题。
测量电阻值时，电阻值的范围很大，为了保证精度，将欧姆挡分成多种量程，如R×1、R×10、R×100、R×1k、R×10k等，以供不同情况下选择。有一个专门的量程选择开关进行选择。

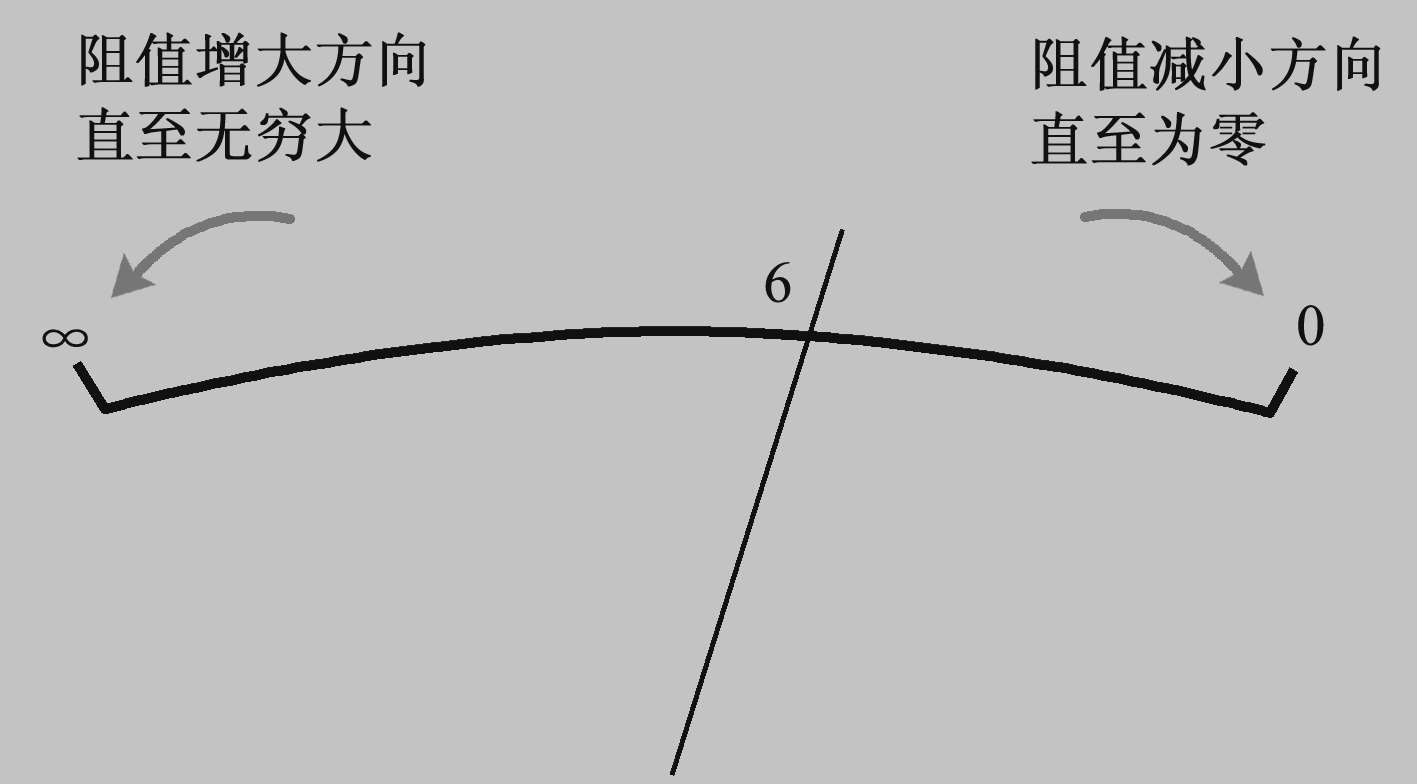

如图所示是欧姆挡刻度盘示意图，用此图进行读数解说。图中表针指示在6上，不同量程下它的读数值是不同的。R×1量程为6Ω，R×10量程为60Ω，R×100量程为600Ω，R×1k量程为6kΩ，R×10k量程为60kΩ。
读数方法是： 表针指示值乘以倍率。
检验量程是否选择合理有一个方法，那就是测量时表针是否落在刻度盘的中央，如图2-3所示。如果测量时表针落在中央区域，说明量程选择正常，否则是偏大或偏小。
图2-3 检验指针式万用表量程选择是否正确示意图
万用表的不同测量功能的量程调整有所不同，具体方法如表2-7所示。
表2-7 不同测量功能的量程调整说明
在指针式万用表刻度盘上有多排值刻度，其中只有一排是欧姆挡的，如图2-4所示，如果读到电压挡或电流挡上就是错误的。
图2-4 示意图
使用数字万用表欧姆挡测量电阻时，将开关置于欧姆挡适当量程位置，然后直接读取电阻值。图2-5所示是测量导线电阻和读数示意图，从表的显示屏上可以看出，这段导线的电阻为零。
如果量程选择不恰当，显示器将无正常数值显示。例如，量程选小了，万用表的显示如图2-6所示。
图2-5 测量导线电阻和读数示意图
图2-6 示意图
一些初学者对操作万用表感到困难，特别是对量程选择和表头读数。其实学好万用表操作的最好方法是在操作中学习操作，按照本书中的一些操作步骤和方法，边读书边操作，这样只要几个回合的练习便能掌握。
例如，对欧姆挡的读数，找一只1kΩ电阻器，现在已知该电阻器的阻值，那么在测量时观察表针停留在什么位置，可以验证读数的正确与否。同样用1kΩ电阻器，在不同量程下测量，再观察表针停留的位置，以验证量程与倍率之间的关系。
