2.1.2 认识万用表面板及测量功能

指针式万用表和数字式万用表的测量功能是基本相同的。

1．指针式万用表面板说明

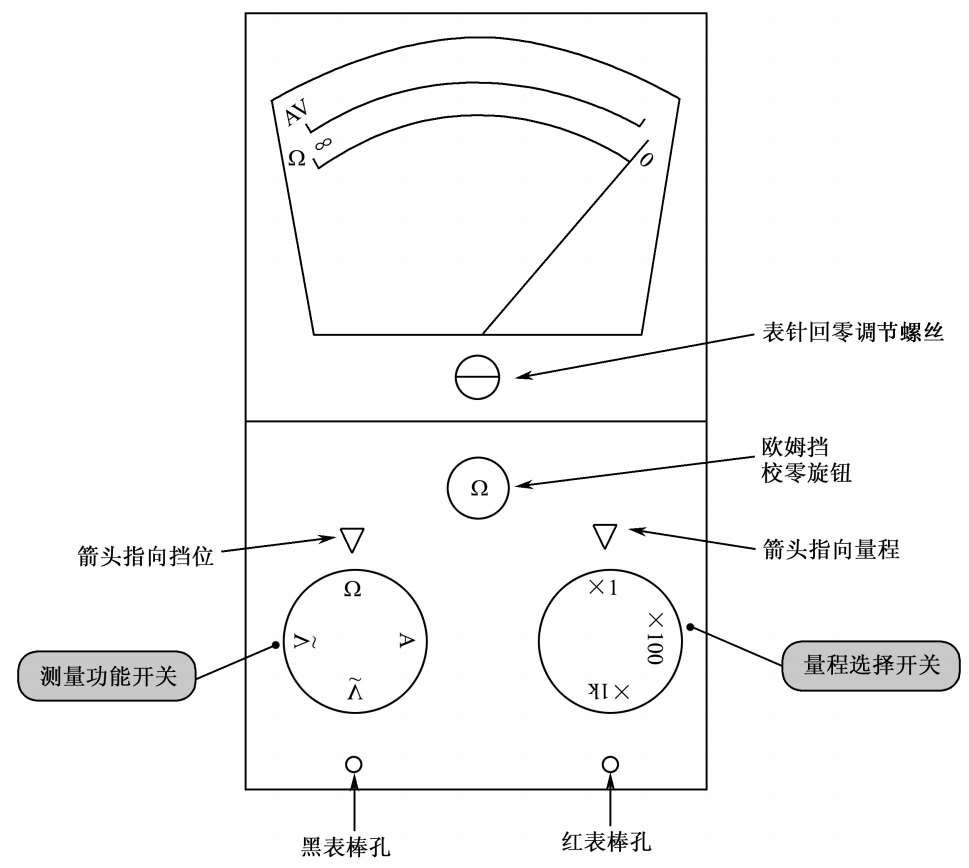

图2-1所示是指针式万用表的面板示意图。这是两个选择开关的万用表，它的测量功能开关和量程开关是分开的。

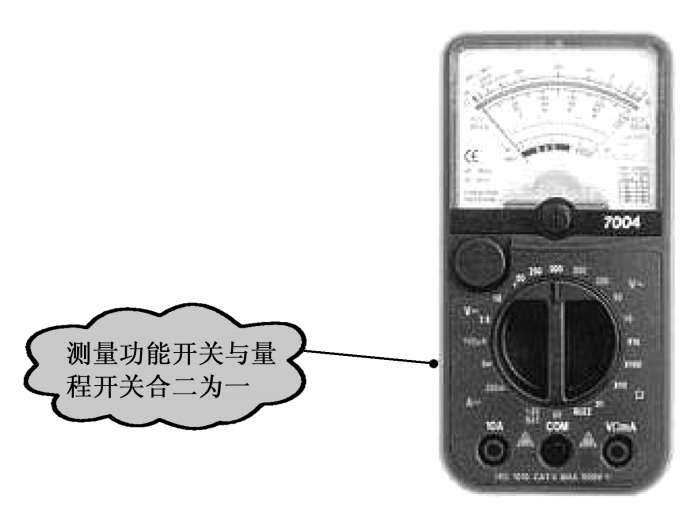

图2-2所示是另一种万用表的面板图，它的特点是将测量功能开关与量程开关合二为一，用一个开关进行选择。

2．指针式万用表测量功能

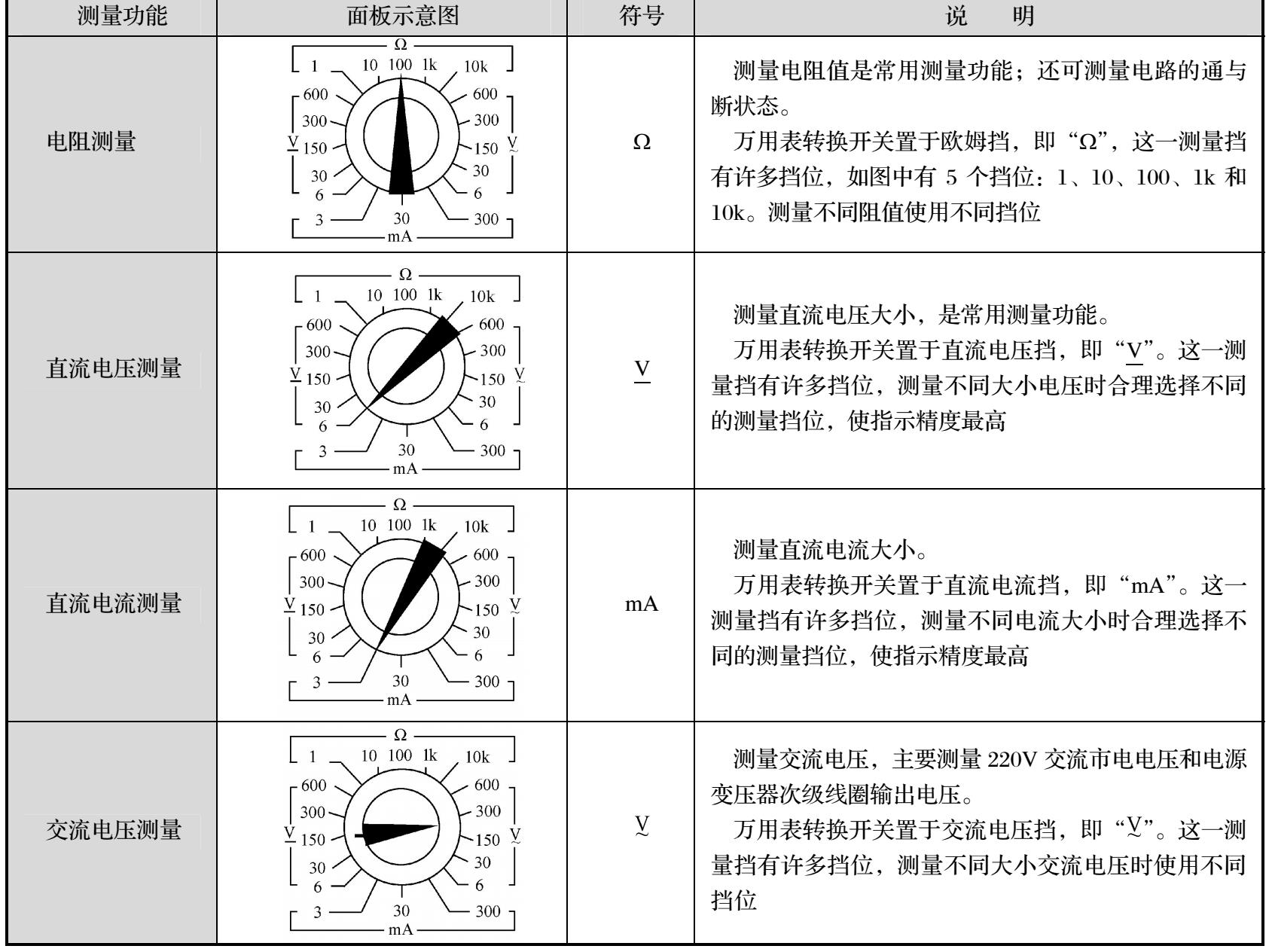

指针式万用表和数字式万用表的测量功能是基本相同的，表2-2所示是万用表的常用测量功能解说。

3．数字式万用表面板

如图所示是数字式万用表面板图，它与指针式万用表最大的不同在于显示方式上，数字式万用表直接用数字显示测量结果。数字式万用表的优点是防磁、读数方便、数字显示准确。

4．了解数字式万用表转换旋钮挡位

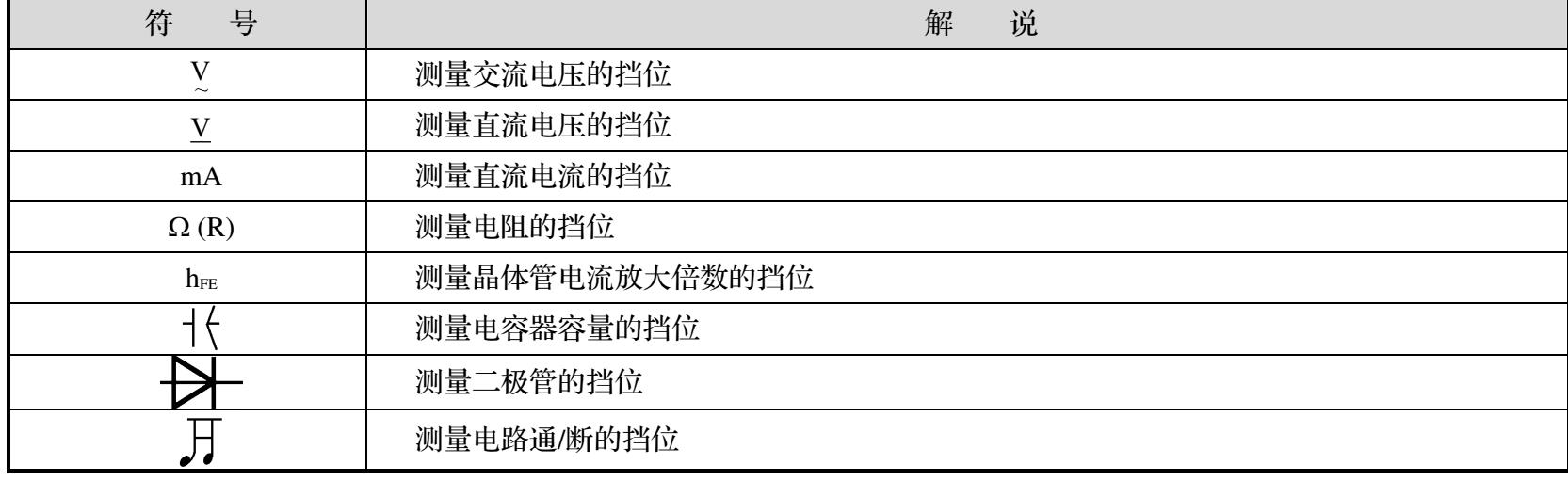

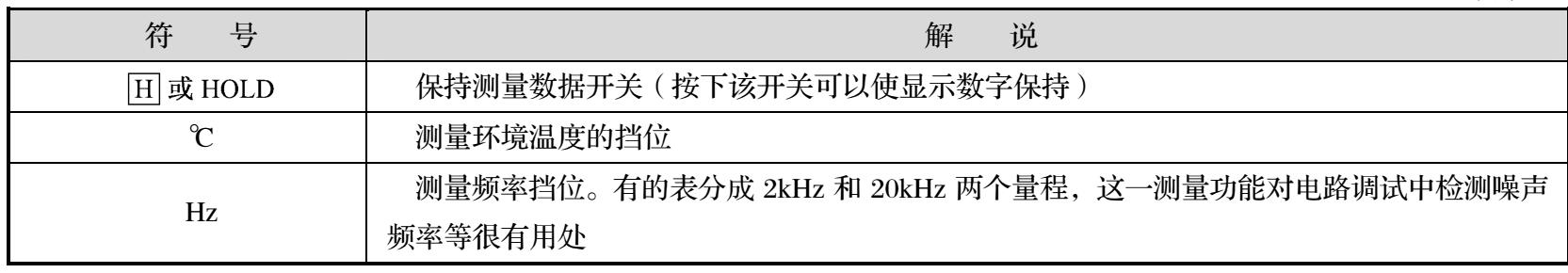

表2-3所示是数字式万用表挡位说明。

5．数字万用表一般特性

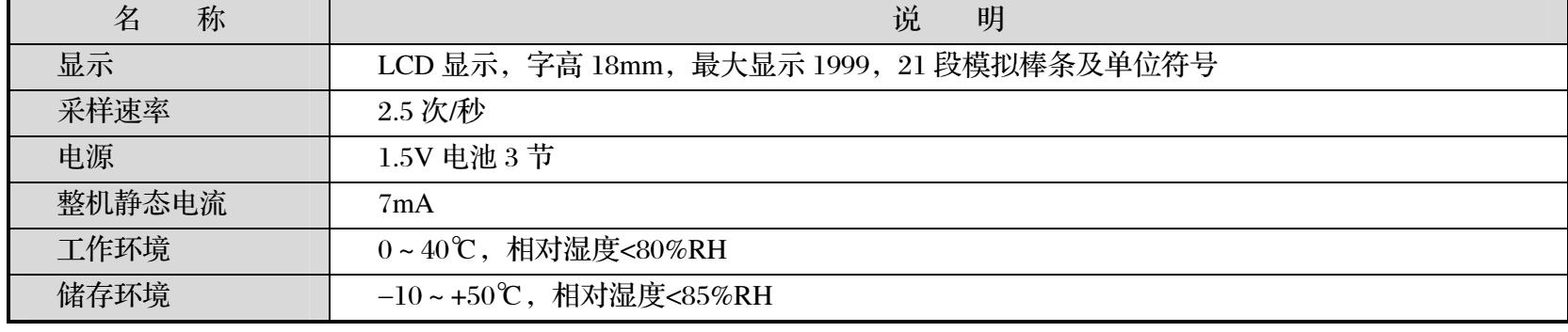

表2-4所示是数字万用表一般特性说明。

6．数字万用表功能特性

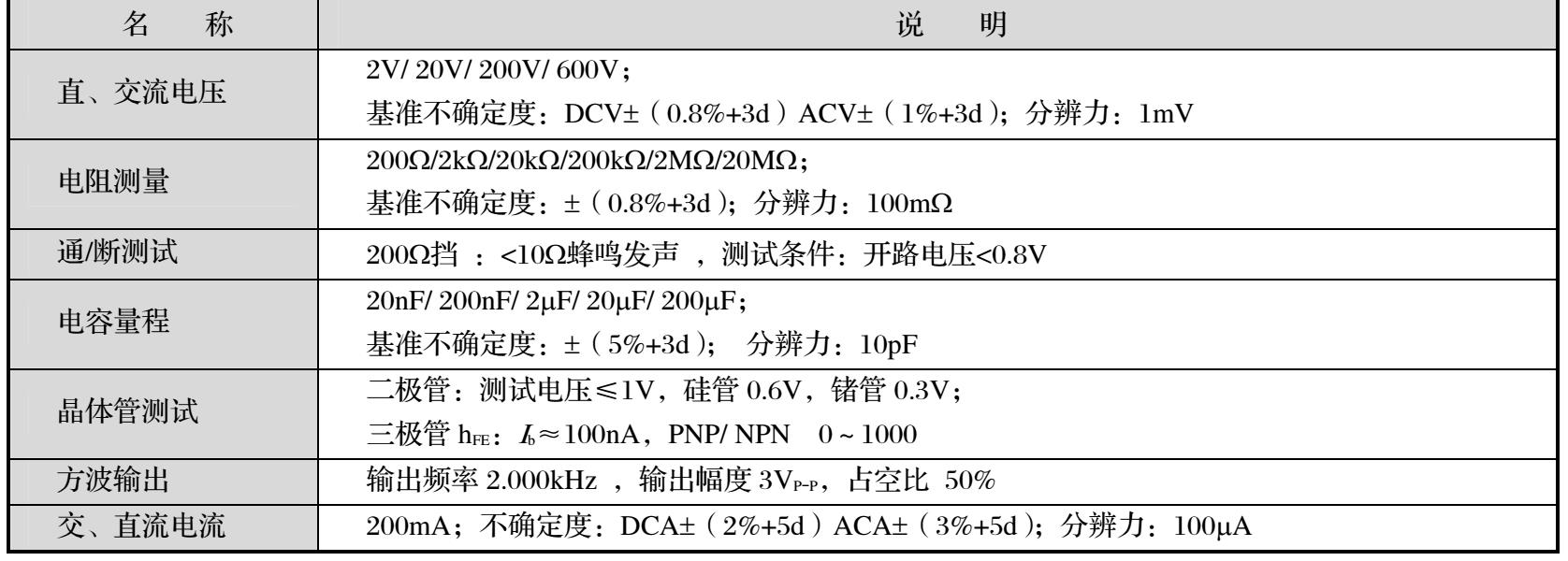

表2-5所示是数字万用表功能特性说明。
