1.2.2 电视机专用修理仪器
扫频仪用来测试高频和中频通道、视频通道的频率特性，还可以调试伴音中频频率特性和鉴频器的频率特性，它是通过示波器来显示频率特性情况的，比较直观。另外，还可以测放大器的增益大小。
关于这种仪器的使用方法详见该仪器的使用说明书，使用中的注意事项说明如下。
（1）要预热10分钟后使用。
（2）扫频仪与被测电路之间的连线应该尽可能地短，以减少干扰。
（3）仪器外壳应该有良好的接地措施，且将仪器的接地端与被测电路的地线相连。
（4）仪器的输出阻抗与被测电路输入阻抗之间要匹配，否则会造成测出的频率特性变形或不准确。
（5）扫频仪的输出阻抗只有75Ω，所以在接入电路时要接隔直电容和隔离电阻，隔直电容一般取0.1μF的瓷片电容。

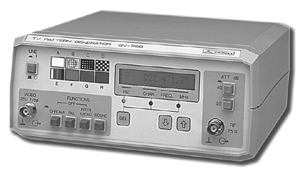

彩色电视信号发生器是一种能够产生多种不同的测试信号、供黑白电视机和彩色电视机调试和检验的信号发生器。
常见的彩色电视信号发生器为S305型，使用这种仪器时的主要注意事项也是预热、接地和不允许有较大的交流信号从被测电路倒加到仪器中。

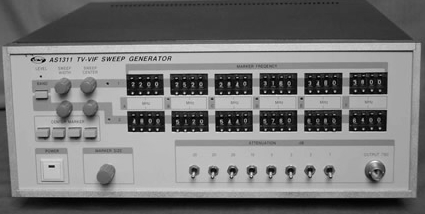

电视扫频信号发生器用来测试UHF高频头、UHF电视机及各种无源元器件的幅频特性。常见的电视扫频信号发生器是XSQ-4AUHF型、AS-1311型。
双踪示波器是示波器中的一种，与普通示波器相比它有两个Y通道，可以显示两种信号的波形及其之间的时间关系。双踪示波器能够显示快速变化的周期性信号波形和变化极为缓慢的非周期性信号波形，可以用来测量信号的幅度大小、周期、频率和相位。
关于双踪示波器的使用主要注意以下几点：
（1）预热和仪器外壳接地应良好。
（2）避免在靠近产生强交流磁场的场所使用。
（3）使用时，应先接好输入引线的地线，再接输入引线的热端；拆除时则相反，以免人体感应或漏电造成输入过载而损坏示波器。
