1.2.1 通用测试仪器和仪表
稳压电源有两种：
（1）交流稳压电源，它是用来稳定220V交流市电压的，它输出的是稳定的220V、50Hz交流电压。
（2）直流稳压电源，它输出的是稳定的直流电压。电子电路中主要使用直流稳压电源。
在电子制作和修理过程中，时常要给被修理的放大器或所制作的电路提供直流工作电压。若采用电池供电，则不方便，电压高低不能连续调整，而且当要求直流工作电压很高时要很多节电池，有的电路还要求采用正、负电源（就更不方便了），而且使用电池也不经济。所以，需要一台直流稳压电源来给电路、放大器等供电。
采用数字式直流稳压电源时，输出电压调整更为方便，调整精度也更高。
关于直流稳压电源的具体使用方法可以参考该仪器的使用手册，使用前详细阅读仪器的使用说明书，可以先简单地阅读说明书，再一边看一边动手操作，这样记得住。这里主要说明该仪器在使用过程中的一些注意事项。
（1）这种直流电源的输出电压大小一般可以在0～30V范围内连续调整，配有粗调和细调两个旋钮，先粗调后细调。要在将电源接入负载电路之前先确定输出电压的大小，并准确调准，否则电压调大会很快烧坏负载电路。
（2）直流稳压电源的输出端有两根引线，一根为正（用红色引线表示），另一根为负（用黑色引线表示），这两根引线之间不能互换。在接直流稳压电源的输出端引线时，要先搞清楚电路中的正、负电源端，两者之间切不可接反了，否则会烧坏电路。
（3）在接通直流稳压电源之后，输出端的两根引线不要相碰，否则输出端短路，直流稳压电源进入保护状态，此时没有直流电压输出（按一次复位开关后电源可恢复正常输出）。
（4）为了使用方便，往往将直流稳压电源的正、负极输出引线分别用一个红色和黑色的夹子连接，这样可将黑夹子（地线）往电路的地线上夹，红夹子夹电路中的电源正极端，使用十分方便。另外，要在夹子的外面用绝缘套管套上，以免相互之间相碰后直流稳压电源输出端短路。
（5）在一些直流稳压电源上设有直流电流表，可以同时指示直流稳压电源当前输出的直流电流大小，这对检修是十分方便的。在没有这种电流表时，可以在直流稳压电源输出回路中串联一个直流电流表。
（6）在检修OCL功率放大器电路时，要采用双电源输出的直流稳压电源，因为这种功率放大器电路需要正、负对称电源供电，其他一些电路也有采用正、负对称电源供电的情况。
（7）在能够输出两组直流电压的稳压电源中，两组电路之间是独立的，输出电压调整要分开进行。
示波器用来显示信号波形，通过示波器可以观察到当前测试点上的信号波形。普通示波器的频率不高，但用来显示音频范围内的正弦波信号是没有问题的，如图所示是一种示波器。
关于普通示波器的具体使用方法可以参考该仪器的使用手册，这里主要说明该仪器在使用过程中的一些注意事项。
（1）示波器的最大优点是可以直观地观察到测试点的信号波形，通过信号波形的观察，可以知道在测试点处的信号是否存在非线性失真故障、信号的幅度是否正常等。另外，示波器还可以用来观察电路中的测试点处是否存在噪声。
（2）在检查信号时，示波器接在音频放大器的输出端，或接电路中所要检测的点。示波器的引线是输入信号引线，电路中测试点上的信号通过这一引线加到示波器的内部电路中。示波器的输入引线有两根：一根是芯线，它接被测电路中的测试点；另一根是地线，与被测放大器的地线相连。
（3）需要观察信号波形时，要给被检查放大器电路输入端输入正弦波信号，也就要用一台音频信号发生器配合使用。当使用示波器来观察电路噪声时，则不需要音频信号发生器，直接将示波器接入测试点即可。
（4）在使用中，常常将真空管毫伏表与示波器的输出端并接起来使用。这样用示波器看信号波形，用真空管毫伏表测量信号电压大小，使用十分方便。
（5）SB-10型普通示波器是电子管的，所以在使用前要预热10分钟。另外，要将示波器的外壳接室内专用地线，防止外壳带电，以确保人身安全。
（6）检查非线性失真故障时，要通过调整示波器上有关旋钮使显示的波形稳定，并使 y 轴、 x 轴方向波形适中。示波器上， y 轴方向表示信号的幅度大小， x 轴方向表示信号频率的高低。
（7）使用中不要将亮度开得太大，以免烧坏示波管。
信号发生器是用来产生检测信号的专用仪器，音频信号发生器是用来产生音频范围内正弦波信号的发生器。在使用示波器等仪器来检测、修理、调试音频放大器电路时，音频信号发生器是不可缺少的。
关于音频信号发生器的具体使用方法可以参考该仪器的使用说明书，这里对使用该仪器过程中的一些注意事项说明如下。
（1）这种信号发生器只能用来检测音频放大器，不能用来检查收音机的高频和中频放大器电路等非音频放大器。
（2）信号发生器的输出引线要采用金属屏蔽线，以减少外部的干扰。在使用中要经常检查信号引线，因为引线较长时间使用后，内部的芯线会断线（外表上是看不出来的），使音频信号发生器的输出信号不能加到被测的电路中，造成检测误判断。
（3）音频信号发生器输出的信号大小、信号频率高低都是可以连续调整的，输出阻抗也是可以调整的，在使用中要掌握这些调整方法，否则检测的结果是不准确的，甚至会损坏电路。例如，信号从音频放大器电路的前级电路输入时，输出信号要很小，并采用电压信号输出方式，而不要采用功率信号输出方式。另外，当音频信号发生器的输出阻抗与放大器电路的输入阻抗不匹配时，会引起信号的失真。
（4）音频信号发生器的输出引线有两根，接线时要注意。芯线（热端）接放大器电路的输入端（热端），金属屏蔽线接放大器电路的地线，接反后会引起干扰，特别是在小信号时干扰更严重。
（5）可以将音频信号发生器的输出引线（热端）装上插头，这样在检测整机电路时将插头插入机器的输入插口中即可；将输出引线的地端装上夹子，这样操作比较方便。
（6）音频信号发生器有晶体管的，也有电子管的。对于电子管的音频信号发生器，在使用前要预热10分钟，晶体管的音频信号发生器则不必预热。

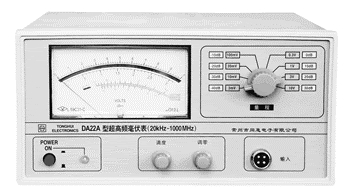

真空管毫伏表又称音频毫伏表，它有晶体管毫伏表和电子管毫伏表两种，当采用电子管时称为真空管毫伏表。
普通万用表主要是用来测量50Hz交流电压的，所能测量的最小电压不是很小。在测量音频信号和测量频率不是很高的交流电压时，就要用到真空管毫伏表。
真空管毫伏表的最小测量电压为1mV，比万用表小得多，整个电压量程分为10挡。
另外，真空管毫伏表的测量信号频率范围为25Hz～50kHz，比万用表宽得多。它的输入阻抗高，在1kHz时不低于500kΩ；输入电容小，不大于40pF。
关于真空管毫伏表的具体使用方法可以参考该仪器的使用手册，这里主要说明该仪器在使用过程中的一些注意事项。
（1）真空管毫伏表的外壳应接室内保护性地线，且接地应该良好，否则人体电位引起寄生耦合会影响测量精度。
（2）为了保证100mV以下电压的测量精度，表的测试引线不能太长，且测试引线要采用双芯屏蔽引线，引线外面的金属网一端要接仪表的地线（冷端）。
（3）测量时，要将测量引线的热端与被测电路的热端相连，冷端与被测电路的地线相连，两根引线之间不能相互接反，否则测量结果不准确。
（4）GB-2型真空管毫伏表是电子管的，开机预热时间不少于10分钟。并注意每隔半小时校零一次，特别是测量较小电压时更要这样，否则影响测量精度。
（5）真空管毫伏表最好不要用来测量交流市电，因为该仪表的外壳接保护性地线，而外壳又是与冷端测量引线相连的，当测量交流市电时，若将冷端引线接到交流市电的火线上，将造成交流市电的短路。
（6）该仪表的刻度是以测量正弦波信号为标准的，测量非正弦波信号是可以的，但存在误差。
（7）通过真空管毫伏表与示波器联合使用，可用该表来测量信号的大小，使检修中对信号的大小能够随时监测。
晶体管特性测试仪是一种用阴极射线扫描显示半导体器件的各种特性曲线，并可测量其静态参数的测试仪器。
它能测量晶体管的许多特性曲线，特别是能在不损坏器件的情况下，测量其极限参数，如击穿电压、饱和压降等。
对于中小功率晶体管各种参数的配对和比较，使用这种仪器也相当方便。
