2.4.3 模拟电视系统

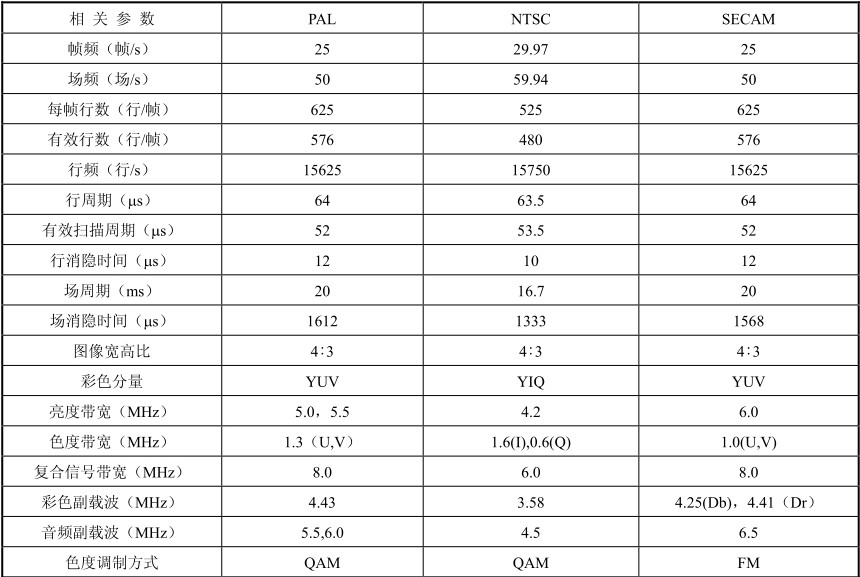

在模拟电视信号中，模拟视频信号用于传送画面，模拟音频信号用于传送声音。模拟电视系统标准主要有NTSC制、PAL制和SECAM制。NTSC制主要用于北美和日本，PAL制主要用于欧洲和中国，SECAM制主要用于前苏联和东欧国家。从技术上讲，NTSC制的频带最经济，而PAL制和SECAM制对传输线路的要求较低。表2.2给出了三种模拟电视系统标准的主要技术指标。

通常彩色视频获取和显示都采用RGB三基色方式，但RGB信号不能直接用在黑白电视机上；同时RGB视频信号的带宽很大，对传输或存储容量的要求很高。因此，在彩色电视系统中采用复合视频信号来传输。PAL制彩色电视复合信号的带宽为8MHz，NTSC制为6MHz，亮度信号和色度信号在该带宽内传输。

PAL制复合信号经调制后的两个色度信号U（t）和V（t）分别为

（2-16）

式中， 为色度信号的副载波角频率，P(t)为开关信号。正交幅度调制（QAM）色度信号为

2-17）

式中

若 （偶数场）或 （奇数场），则可表示彩色副载波逐行倒相的PAL制色度信号。

在PAL制中，为了简化滤波器的设计，亮度信号采用残留单边带调制（VSB），残留带宽为 1.2MHz。色度信号的副载波频率 f _sc =4.43MHz，由于色度信号副载波处亮度分量的能量很低，因此色度信号的副载波放在亮度信号频谱的高频段，即在亮度信号的高频段插入经过正交幅度调制的两个色度分量，从而形成彩色电视的复合视频信号

（2-18）

式中，当C (t )=0时就是黑白电视信号，它可以看做是彩色电视信号的特殊情况。

NTSC 制复合视频信号采用 YIQ 彩色模型，亮度信号采用残留单边带调制，亮度信号采用正交平衡调幅。两个色度信号I(t)和Q(t)经过调制后分别为

（2-19）

式中，ω _sc =2πf _sc 为色度信号的副载波角频率。色度信号为

（2-20） H53ZhYGQ7nE610f8g4uvAMMoQZ+0YJlCtjZ6K8xUGXhxyQXoWvGja/Ed8y8pC24S
