镜像操作就是以一条直线（或轴）为中心线复制所选中的草图实体，可以保留原草图实体，也可以删除原草图实体。下面以图2.5.20 为例，说明镜像草图实体的一般操作过程。
Step1 打开文件D:\sw1201\work\ch02\ch02.05\ch02.05.10\mirror.SLDPRT。
Step2
选择命令。选择下拉菜单
命令（或在“草图”工具栏中单击
按钮），系统弹出如图2.5.21 所示的“镜像”对话框。
Step3
选取草图实体。根据系统
的提示，在图形区中单击或框选要镜像的草图实体。
Step4
定义镜像中心线。在“镜像”对话框中单击如图2.5.21 所示的文本框，然后在系统
的提示下，选择图2.5.20（a）所示的中心线作为镜像中心线。

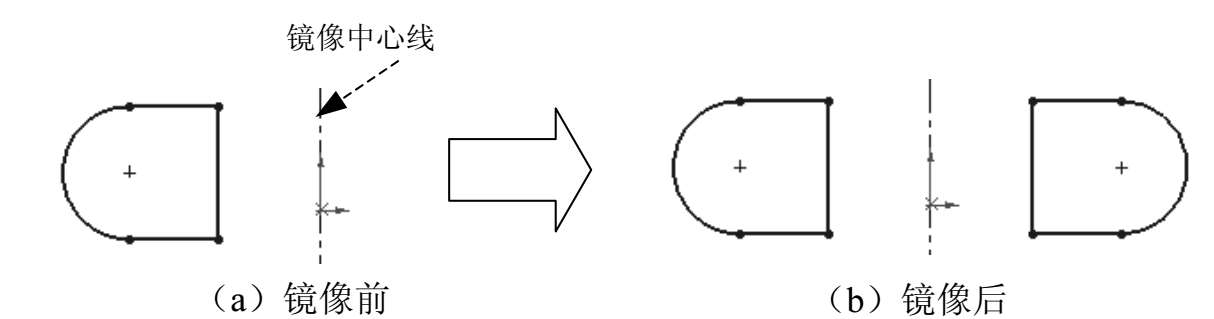

图2.5.20 草图实体的镜像

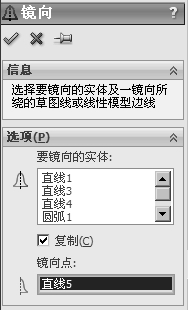

图2.5.21 “镜像”对话框
为了使图形简洁清楚，图2.5.20（b）中的几何约束已经被隐藏。
若在选项区域中取消选中
复选框，则原草图实体将被删除。
Step5
单击“镜像”对话框中的
按钮，完成草图实体的镜像操作。
