按钮是一种短时接通或断开小电流电路的手动电器，通常用于控制电路中发出起动或停止等指令，以控制接触器、继电器等电器的线圈电流的接通或断开，再由它们去接通或断开主电路。可见，按钮是一种发出指令的电器，因此称为主令电器。另外，按钮之间还可实现电气联锁。

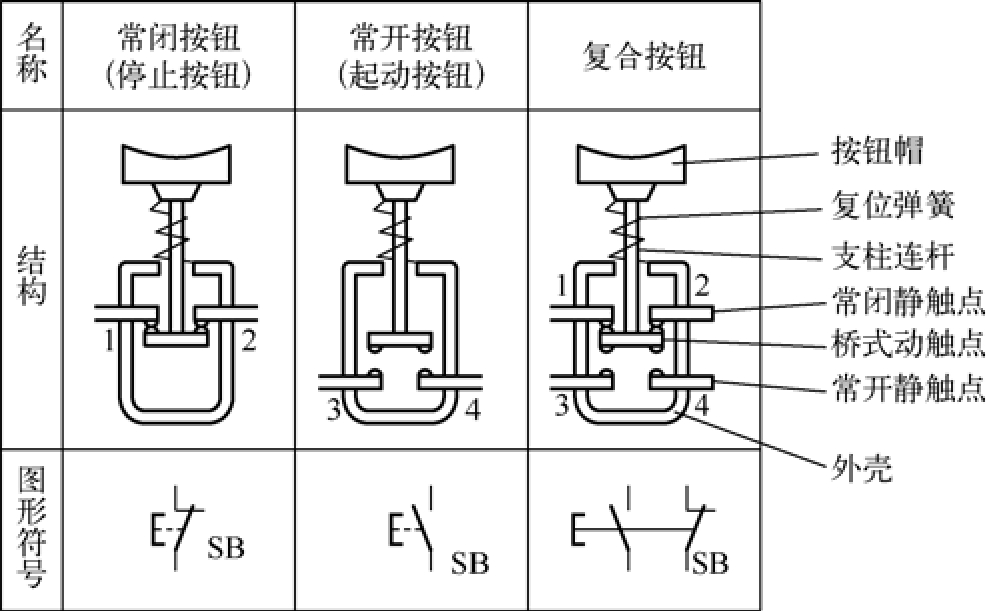

按钮一般由按钮帽、复位弹簧、桥式动触点、静触点和外壳等组成。图3-6所示为常闭按钮、常开按钮和复合按钮的结构与符号。
图3-6 按钮的结构与符号
常用按钮主要有LA2、LA10、LA18、LA19和LA25等系列。关于按钮的颜色及指示灯的颜色，国家有关标准中都有规定。按钮的结构形式有开启式、旋钮式、钥匙式、防水式、防腐式、保护式和带指示灯式等。
