熔断器是低压线路及电动机控制电路中主要起短路保护作用的器件。它串联在线路中，当线路或电气设备发生短路或过载时，通过熔断器的电流超过规定值一定时间后，以其自身产生的热量使熔体熔化而自动分断电路，使线路或电气设备脱离电源，起到保护作用。图3-5所示是一种较为常见的RC1A系列瓷插式熔断器的外形结构图。

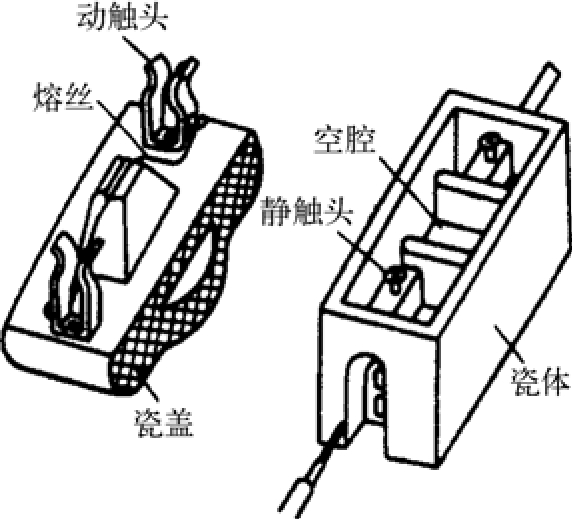

图3-5 RC1A 系列瓷插式熔断器的外形结构图
它是一种最常见的结构简单的熔断器，更换方便，价格低廉。一般在交流50Hz，额定电压380V以下，额定电流200A以下的低压线路末端或分支电路中，作为电气设备的短路保护及一定程度上的过载保护之用。
