1.3.1 硬盘的结构特点

硬盘是计算机中用来存储信息的媒介之一，主要是由密封金属外壳、接口、控制电路及带有磁性的盘片等构成的。

1.硬盘的外部结构

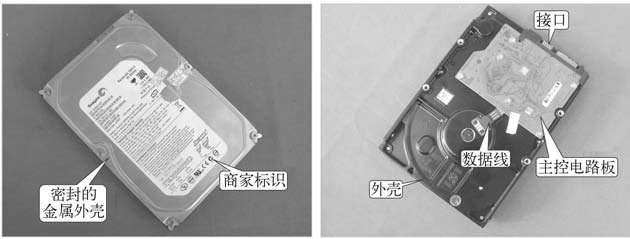

硬盘外部由密闭的金属外壳进行封装，在密封的金属外壳上贴有商家的标签，在硬盘的反面可以看到主控电路板与传输数据线，在硬盘的侧面设有连接接口，如图 1-31 所示。

目前市场上比较常见的硬盘容量大致可以分为 250G、360G、500G、640G及 1T等；也可以根据硬盘的体积分为 2.5 寸硬盘、3.5 寸硬盘、5.25 寸硬盘等；生产厂商也有很多，如希捷（Seagate）、日立（ HITACHI）、西部数据（ Western Digital）和三星（ Samsung）等；常见的硬盘接口可以分为SATA与IDE两种接口。

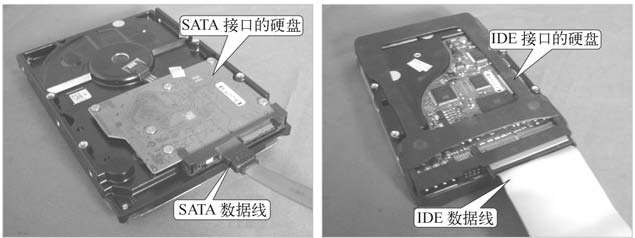

图 1-32 为硬盘的接口。 SATA接口的硬盘又被称为串行接口。该接口结构简单，支持热插拔，具有超强的纠错能力，是现在市场上的主流硬盘接口。 IDE接口的硬盘价格低廉、兼容性强，但由于传输速度没有SATA接口的硬盘传输速度快，故已经逐渐在市场上消失。

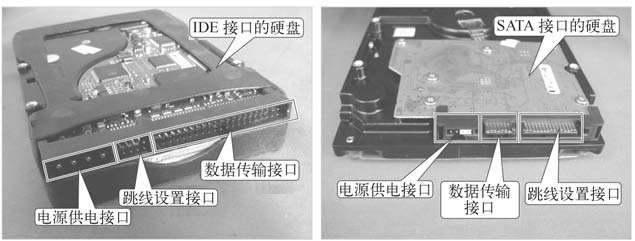

硬盘上的接口主要用来进行数据传输、跳线设置及为其进行供电。在IDE接口的硬盘上最左端的接口为电源供电接口，中间的接口为跳线设置接口，右端的接口为数据传输接口。在SATA接口的硬盘上左端同样为电源供电接口，中间的接口为数据传输接口，左端为跳线设置接口，与IDE硬盘中跳线设置接口和数据传输接口的位置相反，如图 1-33 所示。

热线咨询

Q:如何识读硬盘标签上的信息？

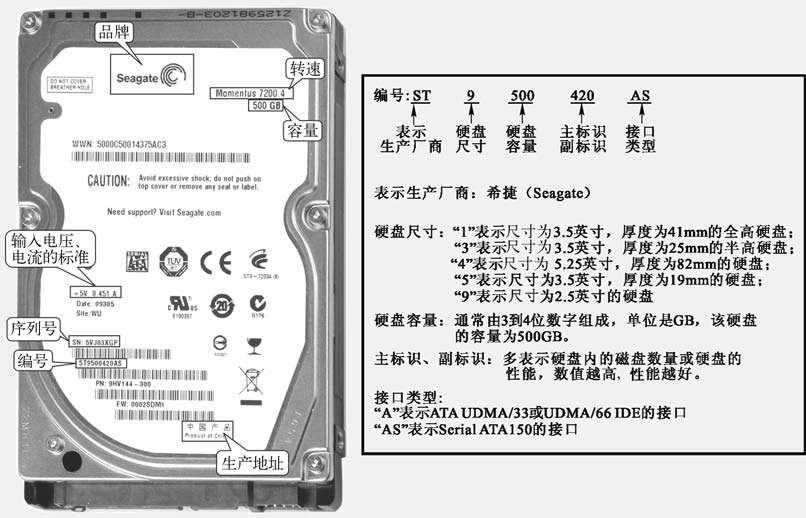

A:在硬盘的标签上标有硬盘的容量、体积、输入电压、电流的标准、产品的编号、序列号及产地等信息，可以通过编号对硬盘的信息进行识别。不同商家对硬盘编号的识别方法也有所不同。下面以希捷硬盘为例对其硬盘编号进行识别，如图 1-34 所示。

专家提醒

在对硬盘接口进行选择时，应当注意硬盘与计算机主板之间的接口是否相同。若接口不同，则硬盘将无法与计算机主板进行连接。

2.硬盘的内部结构

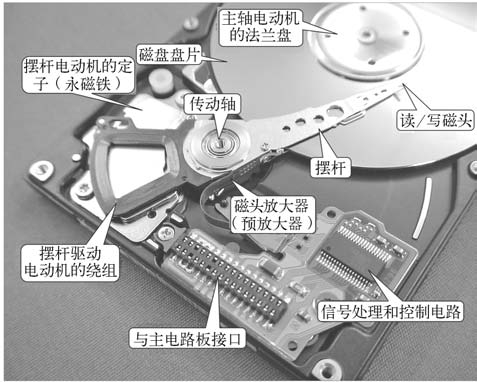

将硬盘打开后，硬盘主要分为两大部分。一部分为机械部分，主要是由磁盘盘片、主轴电动机、读/写磁头、摆杆、永磁铁（定子）、传动轴、摆杆驱动电动机、磁头放大器、摆杆驱动电动机线圈、主电路板接口、信号处理及控制电路等构成的，如图 1 -35所示。

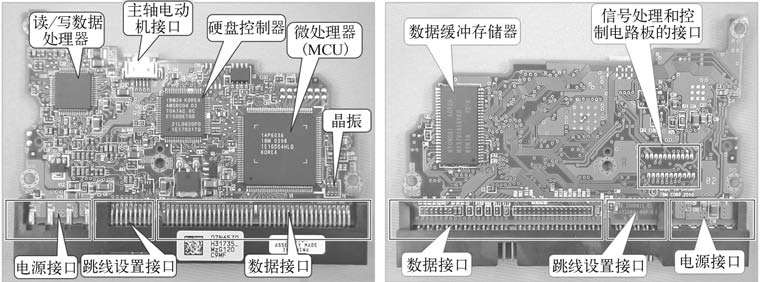

硬盘内部的另一部分为接口与电路部分，主要是由电源接口、跳线设置接口、数据接口、读/写输出处理器、主轴电动机接口、硬盘控制器、微处理器、稳压器、晶振、数据缓冲存储器、信号处理和控制电路板的接口等构成的，如图 1-36 所示。

专家提醒

在对硬盘进行检修或检修需要对其外壳进行拆卸时，应当将硬盘处于无尘的环境下进行拆卸。硬盘是光电运算产品，进入灰尘后会影响其性能。
