2.2 基于电路图论的流体网络动力学分析

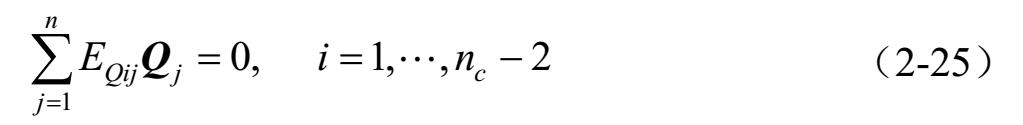

与电网络类似,流体网络也满足Kirchhoff电流定律,即任何节点流体流出量等于流入量 [144] 。因此流体网络的Kirchhoff电流定律可以表示为:

式中,n c 为网络的节点数; Q 为流量矩阵。 是一个(n c -2)×n阶的满秩矩阵,且 的值定义如下:如果分支j与节点i相连且流体流出此节点,则 如果分支j与节点i相连且流体流入此节点,则 ;如果分支j与节点i不相连,则

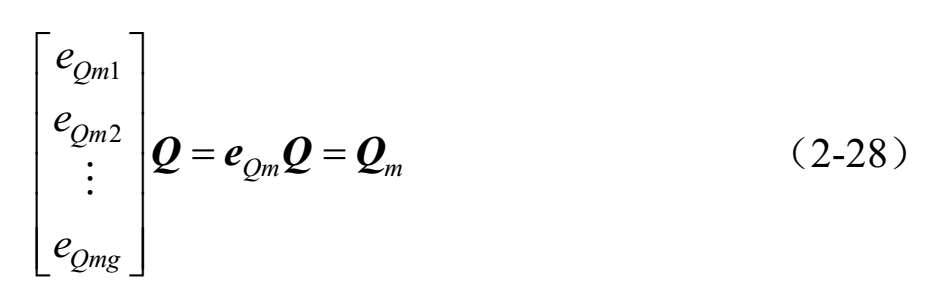

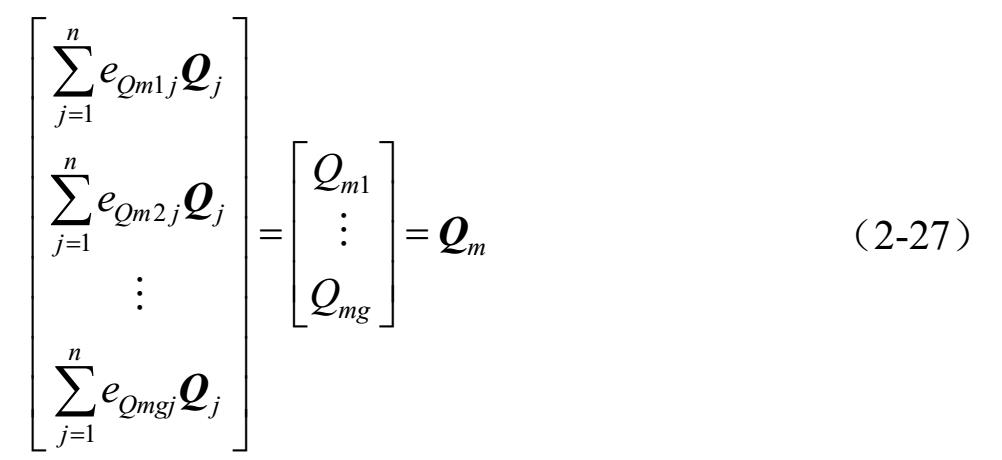

假设流体网络系统连接有g个执行机构,则执行机构所在分支的流体流量可由以下表达式表示:

式中,在多执行机构网络中, 为执行机构i所在分支的流体流量。 是一个g×n矩阵,且其值定义如下:如果分支j和执行机构分支i相连,且流出执行机构,则 ;流入执行机构分支i,则 ;如果分支j和执行机构分支i不相连,则

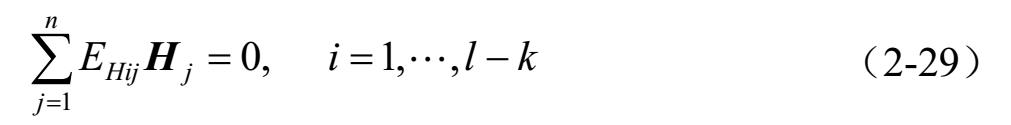

类似的,流体网络也满足Kirchhoff电压定律,即网络中任何回路中的压力之和等于零 [144] ,数学表达式如下:

式中, H j 为分支j的压降;l为网络中的连支数,l=N-n c +1,N=n+1为拥有执行结构的分支数; H 为压降的一个矢量; E H =[E Hij ]是一个(l-k)×n的网孔矩阵,每个网孔由一个连支和此连支两个末端端点唯一连接的树枝组成;k是包含执行机构分支网孔数量,它等于连支数,在其末端连接到执行机构。E Hij 定义如下:如果分支j包含在网孔i中,且与连支方向一致,则E Hij =1;如果分支j包含在网孔i中,且与连支方向相反,则E Hij =-1;如果分支j不包含在网孔i中,则E Hij =0。

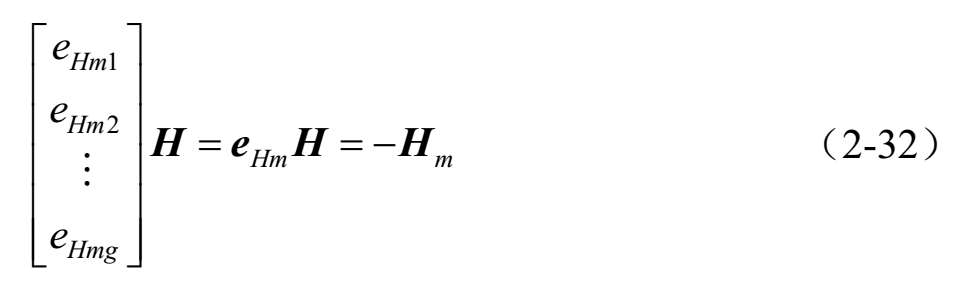

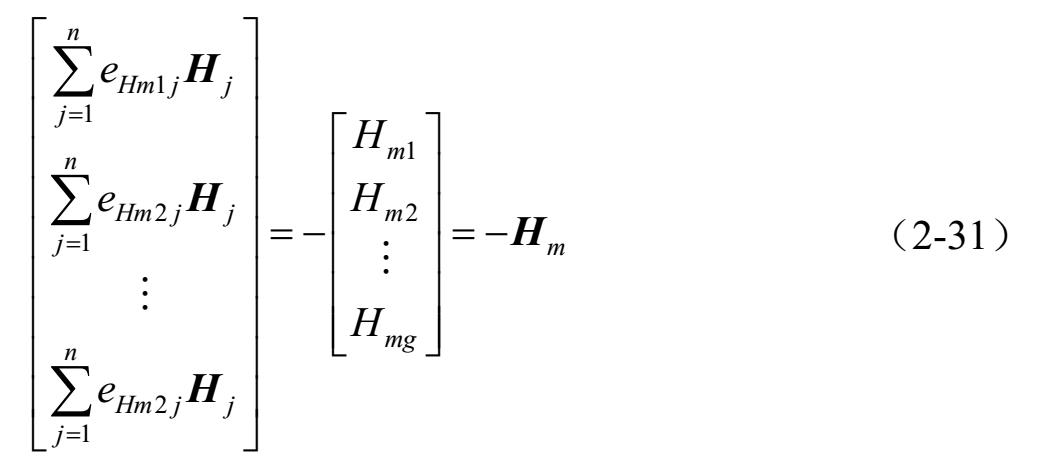

考虑到网孔里包含了执行机构分支,对于多执行机构网络,由于动力执行机构分支被定义为树枝,所以不存在全为执行机构分支的回路,则执行机构分支的网络压降可表示为:

式中, H m 是执行机构分支的压降; e Hm =[e Hmij ]是一个g×n的矩阵。e Hmij 定义如下:如果分支j包含在网孔i中,且方向与执行机构分支一致,则e Hmij =1;如果分支j包含在网孔i中,方向与执行机构分支相反,则e Hmij =-1;如果分支j不包含在网孔i中,则e Hmij =0。

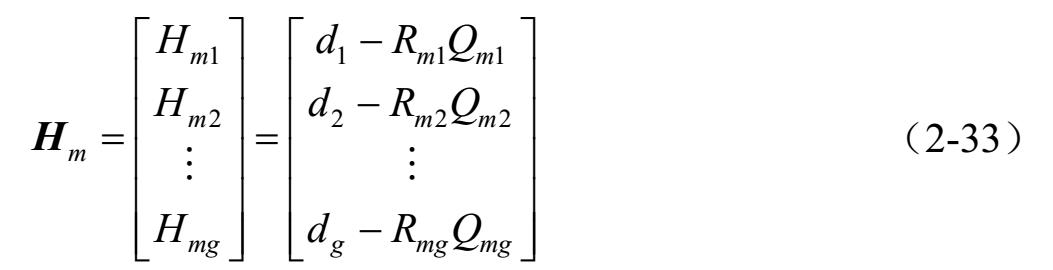

对于多执行机构网络,执行机构分支的动力学方程可表示为:

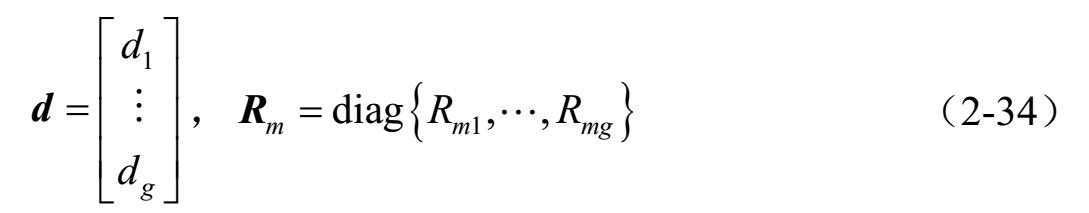

式中,d 1 ,d 2 ,,d g 为各执行机构分支产生的等量压降;R m 1,…,R mg 为各执行机构分支的阻力系数。

根据式(2-28),式(2-33)可重新写为: sRrZsxGAIecavOW7VPKAdU3pP6VZhzsv3ebqg/63ajVK6Ou4Y47FJG0Bi0/CWzG6



2.3 流体网络的全阶模型

为了建立状态方程,必须找到系统状态的独立变量。不难发现通过树和连支的概念可以很容易实现。根据图论原理,借用树和连支的概念,首先定义通风网络的树,使之包含执行机构分支,取连支流量作为状态变量。为了便于分析,标志连支从1到l=N-n c +1,N=n+g为包含执行机构的分支个数,非执行机构树枝从l+1到n,执行机构树枝从G 1 到G g

定义:

Q c H c 矩阵分别描述连支中的流量和压降, Q a H a 矩阵分别描述树枝中的流量和压降,但并不包括执行机构的分支。

定义 Q D K 如下:

则式(2-24)可以重新写为:

命题2.1 :存在维数一定的矩阵 A , B , C , Y RQ , Y Q Y d ,使得流体网络全阶模型可以表示为:

式中, Q 是系统的状态; R d 是输入; H 是系统的输出。

证明:

矩阵 E H E Q e Hm e Qm 可用如下形式来表示:

式中,

现在通过连支的流量来表示树枝的流量,由式(2-26)、式(2-36)和式(2-41)得:

由式(2-43)中的E Qa =I( n-l)×(n-l) 知:

由式(2-30)和式(2-32)可得:

因此,如果 的逆存在(详见引理2.1),则H c 表示如下:

通过式(2-35),重写式(2-47)如下:

式中:

微分 可得 ,由式(2-37)和式(2-38)可得:

由式(2-52)和式(2-48)可得:

由式(2-43)得:

因此

式中:

其中,式中( E Qc K c S Ha + K a )的逆存在,证明详见引理2.2。

把式(2-55)代入式(2-48)得:

由式(2-36)、式(2-55)、式(2-60)得:

式中:

把式(2-61)代入式(2-38)可得:

式中:

从而建立了以所有分支流量 Q 为系统的状态,压力 H 为系统的输出的流体网络全阶模型。

引理2.1 :矩阵 的逆存在。

证明:

由参考文献[144]可知,在多执行机构流体网络中考虑到没有全为树枝的回路,则 是一个满秩的矩阵。

反证法,假定 存在两行向量是等同的,则必存在一个全为树枝的回路,但这又与上述描述相违背;同样的,可以用反证法证明在 的列向量中也不存在其中一列为其他列的线性组合。

证毕

引理2.2 :矩阵 E Qc K c S Ha + K a 的逆存在。

证明:

写出满足KVL的回路矩阵和满足KCL的割集矩阵的紧式。

由参考文献[144]可知,回路矩阵和割集矩阵存在如下关系:

由式(2-43)可得:

由式(2-43)可知, E Q 是满秩的,所以 可以由奇异值分解因式分解为 [145]

由式(2-67)和式(2-68)可得:

可得:

把式(2-37)、式(2-43)和式(2-66)代入式(2-70)得:

所以 E Qc K c S Ha + K a 的逆存在。

证毕

评注2.1 :流体网络的全阶模型可以不用回路矩阵 E H e Hm 表示。

由式(2-65)可得:

根据以上描述和式(2-66)可知,所有的辅助矩阵可以不用回路矩阵 E H e Hm 表示,即: sRrZsxGAIecavOW7VPKAdU3pP6VZhzsv3ebqg/63ajVK6Ou4Y47FJG0Bi0/CWzG6



2.4 流体网络的降阶模型

如前所述,根据图论原理系统的状态变量并不相互独立,下面将建立系统的降阶模型。

定义:

命题2.2 :存在矩阵 A c , A ca , B c , C c ,使流体网络降阶(最小模型)可以表示为:

其中, Q c 是系统状态; R c , R a d 是控制输入; H a 是系统的输出。

证明:

由式(2-43)、式(2-48)可知 S Qa =0,并且由式(2-57)可知 ζ Qa =0,把式(2-73)代入式(2-60)可得:

由式(2-38)可得:

把式(2-77)代入式(2-78)可得:

其中:

由式(2-45)、式(2-55)和式(2-57)可得:

则流体网络的最小模型为:

其中:

则执行机构分支的压降可以描述为:

综上所述,建立了以连支流量 Q c 为系统状态, R c R a d 为系统输入,树枝压力 H a 为系统输出的流体网络降阶模型,即系统的最小实现。 sRrZsxGAIecavOW7VPKAdU3pP6VZhzsv3ebqg/63ajVK6Ou4Y47FJG0Bi0/CWzG6
