噪声调频干扰是目前应用较多的一种宽频带干扰类型，其信号表达式一般为
式中， U 0 是载波幅度； ω j 是载波角频率； u n ( t )是调制噪声； K FM 是调频斜率。
调制噪声 u n ( t )的功率谱密度为 G n ( f ) ，且有：
令噪声调频信号的有效调频指数为 m fe ，且有：
省略相关推导 [3] ，可以得出结论：当 m fe 1时，噪声调频干扰是宽频带干扰，实际应用的就是这样的调频干扰信号，此时噪声调频信号的带宽为
可以看出，噪声调频干扰的带宽与调频噪声的带宽Δ F n 无关，而是取决于其功率 σ n 和调频斜率 K FM 。
当噪声调频干扰通过反辐射导引头接收机时，如果干扰带宽Δ f j 小于接收机带宽Δ f I ，则接收机的输出是幅度变化不大且频率随机变化的连续信号；如果干扰带宽Δ f j 大于接收机带宽Δ f I ，则接收机输出为固定幅度、随机宽度的离散脉冲串，如图2.17所示，随着调制噪声 u n ( t )的上限频率Δ F n 提高，则随机脉冲开始重叠，当调制噪声的上限频率足够高时，中放输出的是大量随机脉冲的重叠结果，其概率分布也服从正态分布。

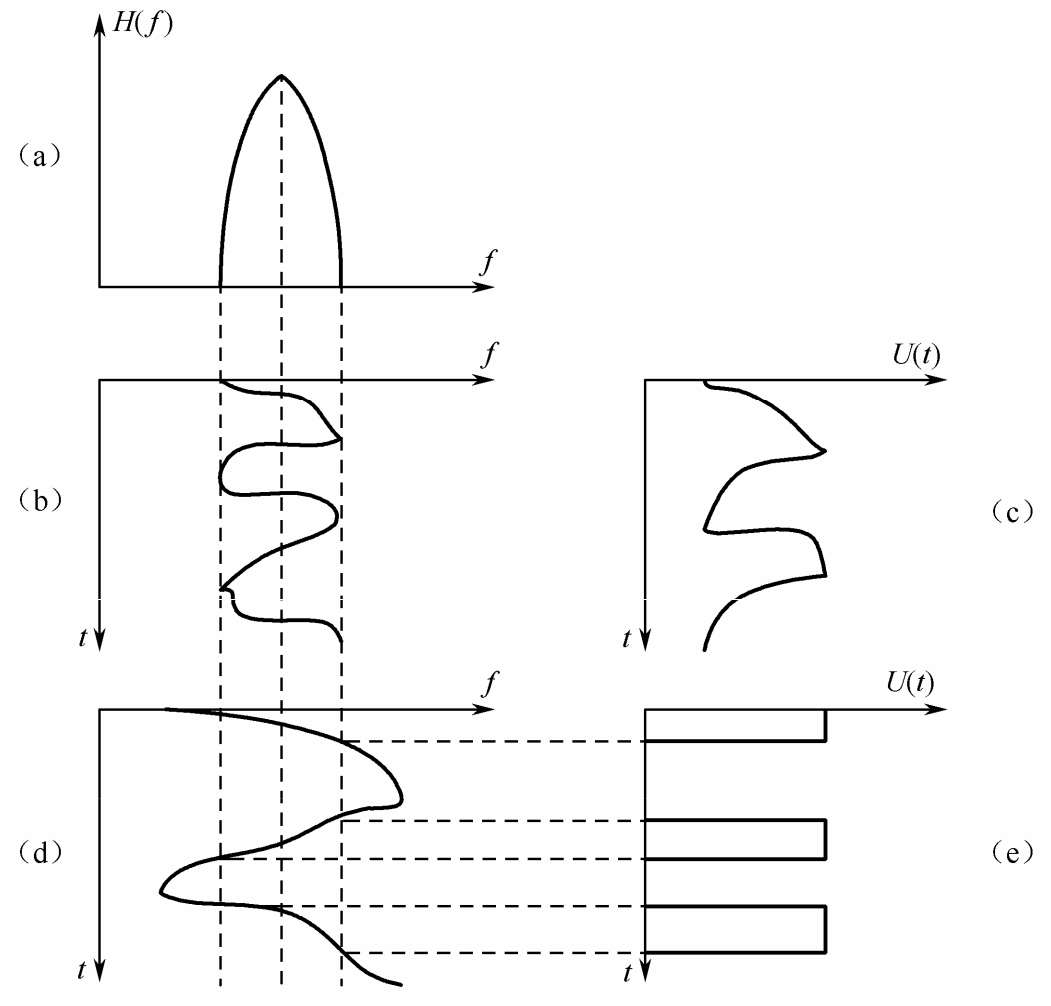

图2.17 噪声信号通过接收机后的波形示意图
以单脉冲振幅和差式测角为例，假定输入信号为噪声调频信号，则和差支路的输出分别为
和差信号再分别经过混频器和中放。由于中放具有一定的带宽，中放的输出变成随机过程的抽样函数。如果和路和差路两个中放的滤波特性完全一致，那么中放之后的和差支路的输出分别为
可以看出，和差支路信号遵循同样的振幅和相位变化规律，区别仅仅在于差了一个幅度因子，因此可以改写为
式中， F Σ ( θ )= F A ( θ ) + F B ( θ )； F Δ ( θ )= F A ( θ )- F B ( θ )； V ( t )为抽样函数的包络变化函数。
把输出的和、差信号加到相位检波器，再通过低通滤波器，其输出信号为
在零轴附近，有 F Σ ( θ 0 )=1 ，且 F Δ ( θ 0 + θ ) = F Δ ( θ 0 ) ηθ ，因此有
式中， k 0 = F Σ ( θ 0 ) F Δ ( θ 0 )为常数； η 为差波束方向图变化斜率。
可以看出，测角结果对于 V 2 ( t )的准确估计依赖性很强，不加推导给出如下结论 [3] ：
接收机带宽越宽，则 V ( t )起伏越小，在极限情况下，接收机的带宽大于噪声的带宽，则接收机中放输出为一常数，即 V ( t )为常数；相反，接收机带宽越窄， V ( t )的起伏越大，对于带宽很窄的情况， V ( t )是服从瑞利分布的随机函数。
