电容器，简称电容，是电子电路中使用量仅次于电阻器的重要元器件。

电容器最为“著名”的特性是对直流信号和交流信号的自动识别能力，以及对交流信号频率所具有的“敏感”性，它能对不同频率的交流信号做出容抗大小不等的反应。所以，电容器是一种对交流信号进行处理时不可或缺的元器件，利用电容器对不同频率交流信号呈现的容抗变化，可以构成各种功能的电容电路。

4.1.1 电容器综述

1．电容器种类

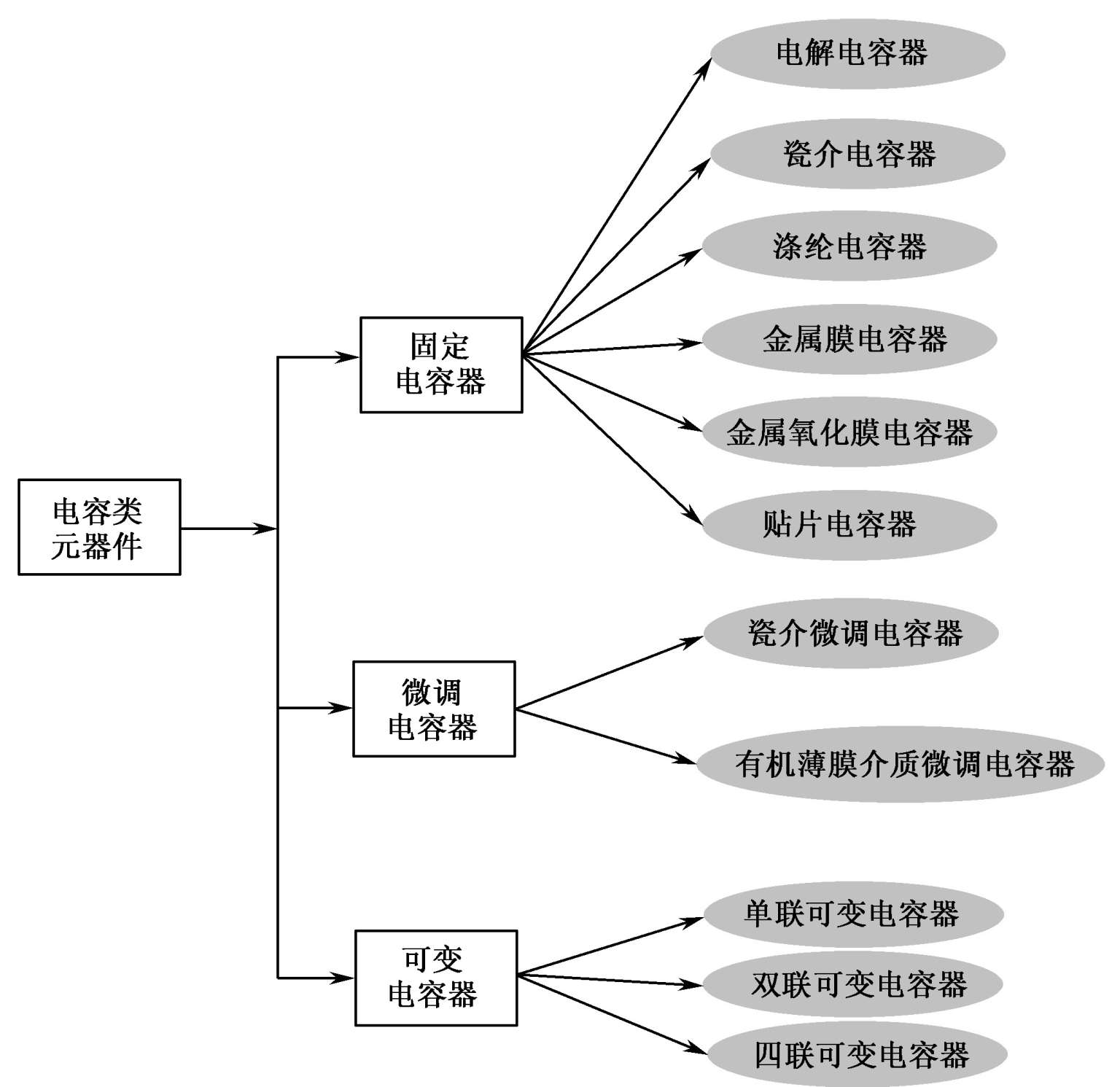

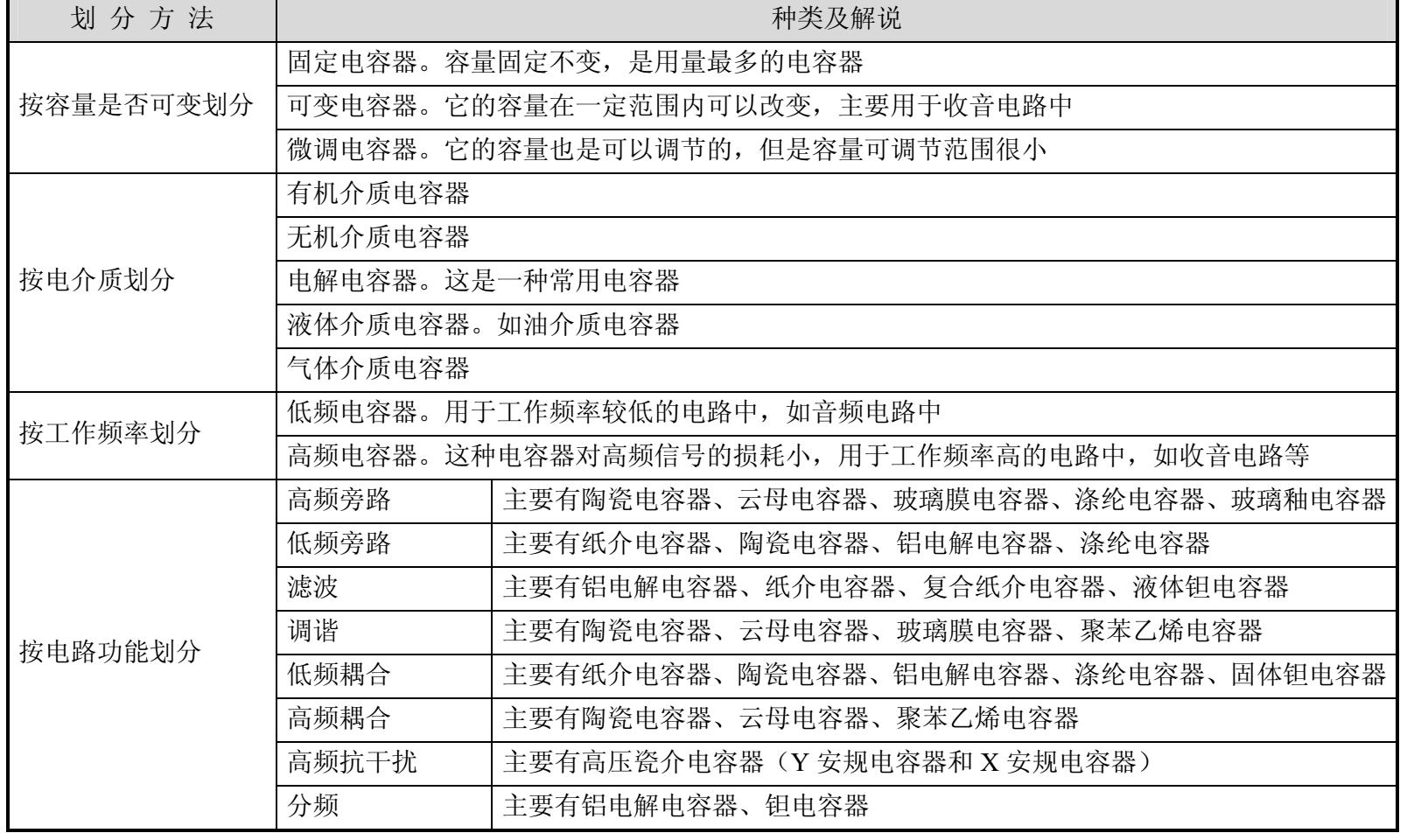

电容器的种类很多，分类方法也有多种。如表4-1所示是电子电路中常用的电容器种类解说。如图4-1所示是电容类元器件“家族”一览图。

2．普通电容器实物照片

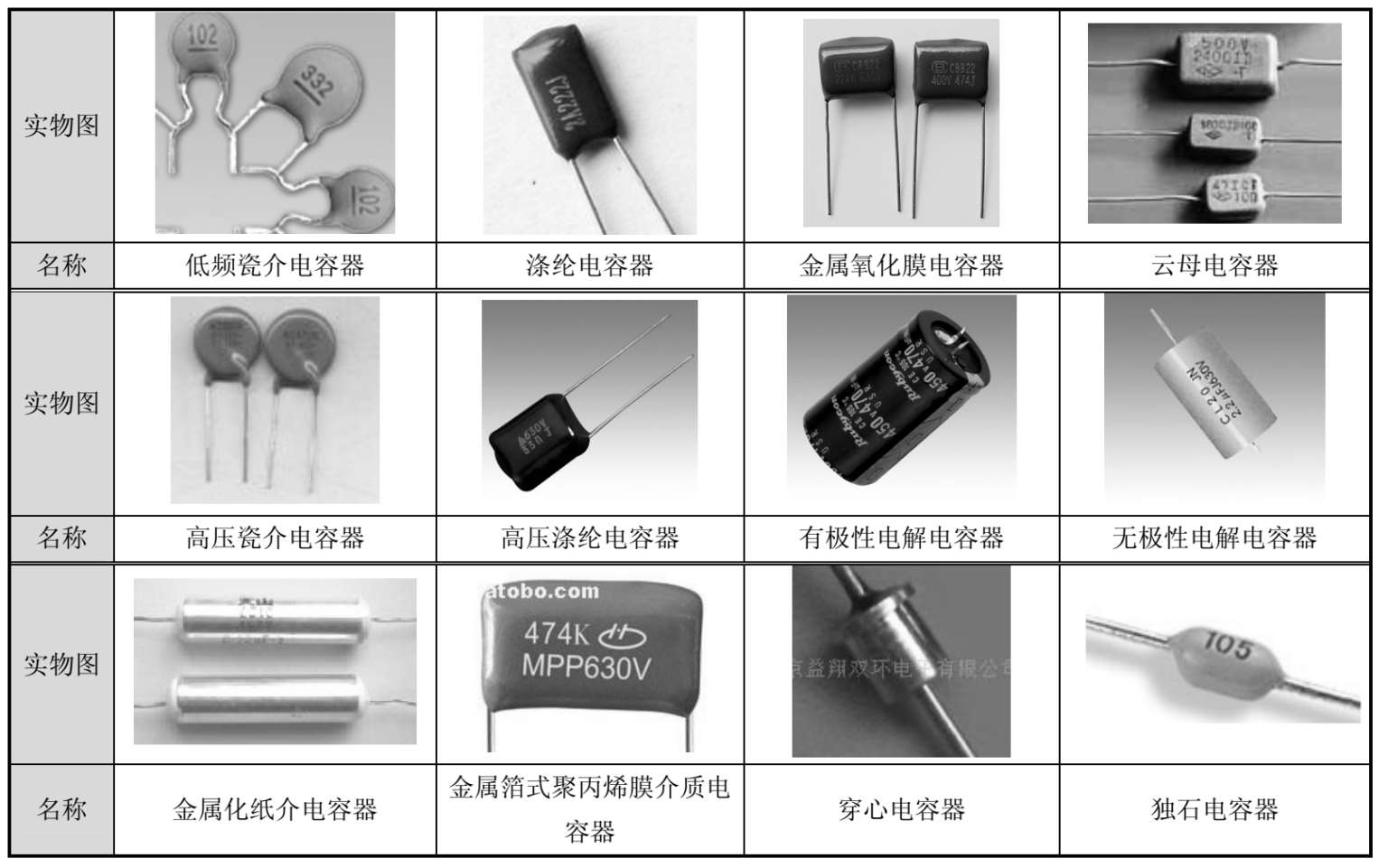

如表4-2所示是部分普通电容器实物照片示意图，供初步了解电容器外形特征。

3．微调电容器和可变电容器实物照片

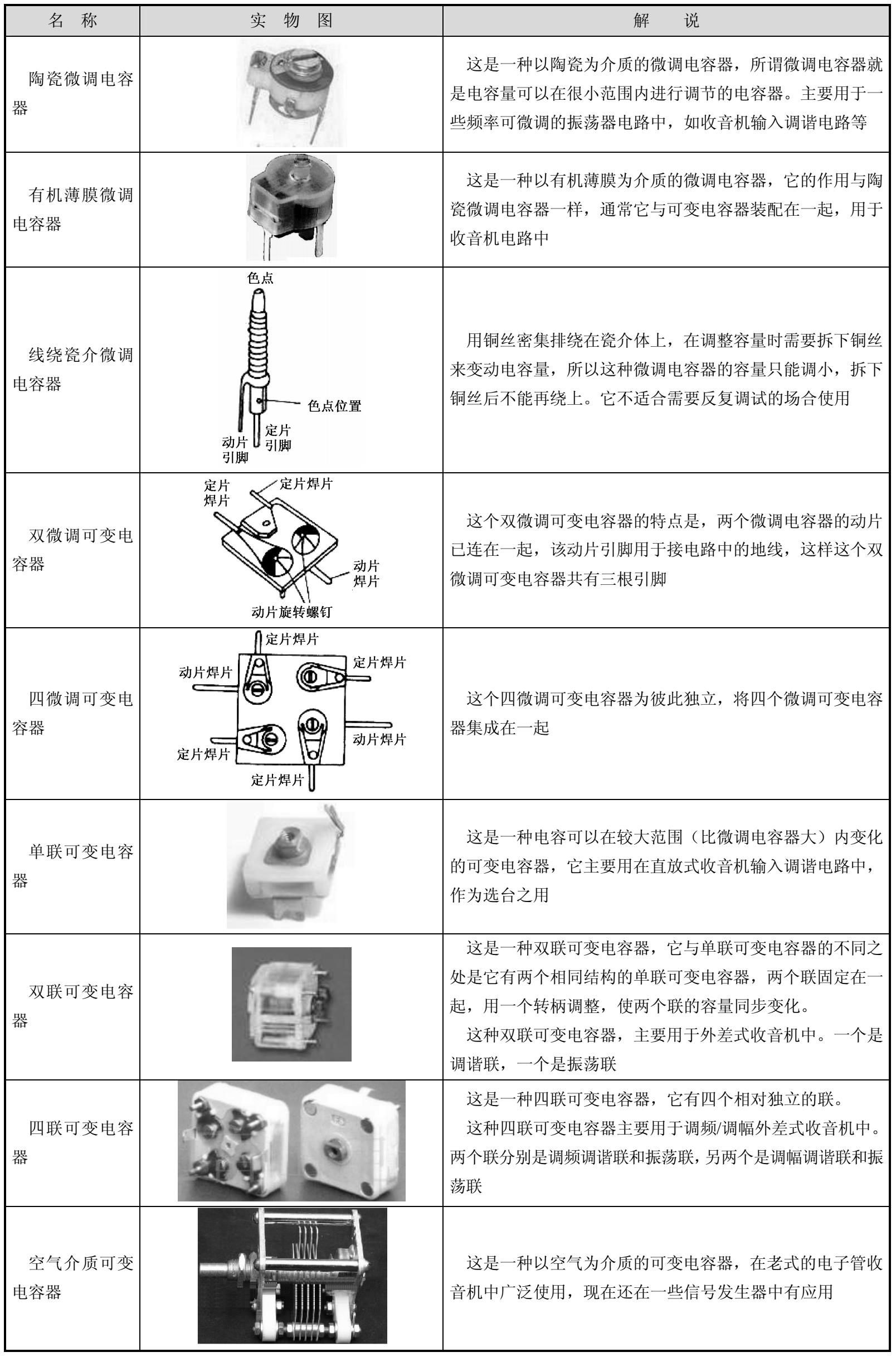

如表4-3所示是微调电容器和可变电容器解说。

4.1.2 电容类元器件图形符号解读

1．普通电容器图形符号识图信息解读

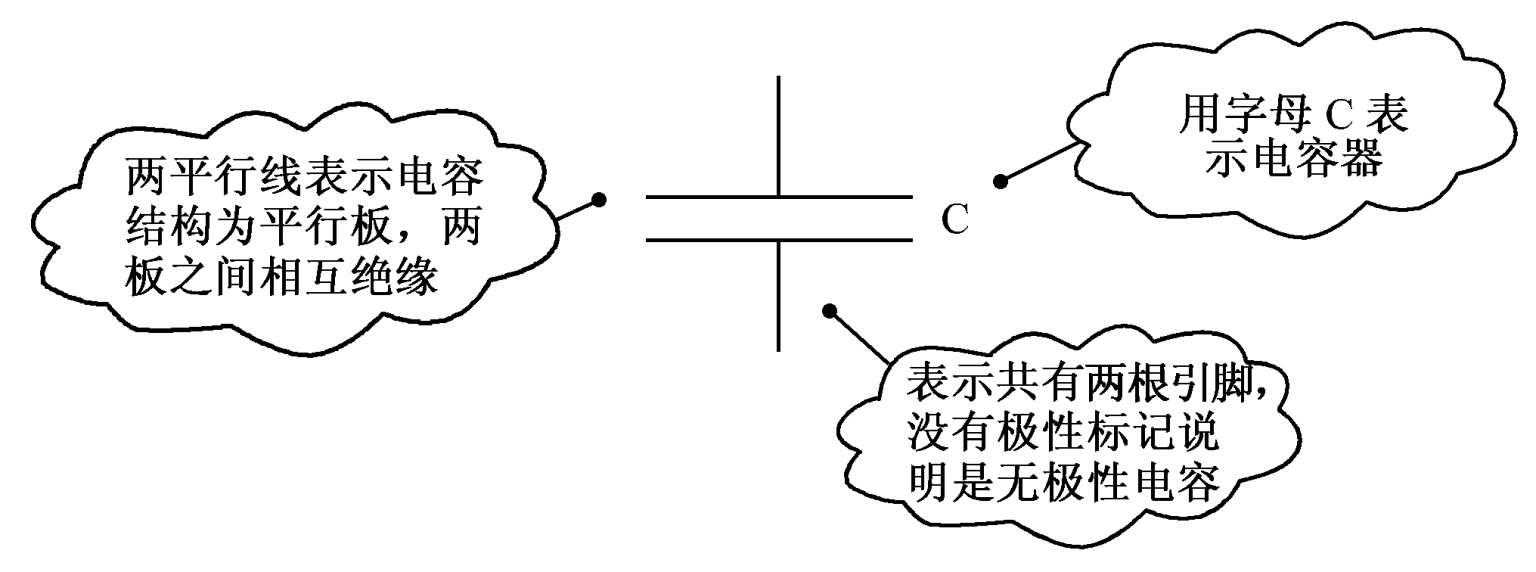

如图4-2所示是普通电容器图形符号识图信息解读示意图。这是电容器的一般图形符号，通过解读电容器图形符号可以得到如下识图信息。

（1）图形符号中用大写字母C表示电容器，C是英文Capacitor（电容器）的缩写。

（2）图形符号中已表示出电容器有两根引脚。图形符号中已经指明这种普通电容器的两根引脚没有正、负极性之分。有一种有极性的电解电容器，它的图形符号中要表示出正、负极性。

（3）电容器图形符号形象地表示了电容器的平行板结构。

2．电解电容器图形符号识图信息解读

如表4-4所示是电解电容器图形符号识图信息解说。

3．可变电容器和微调电容器图形符号识图信息解说

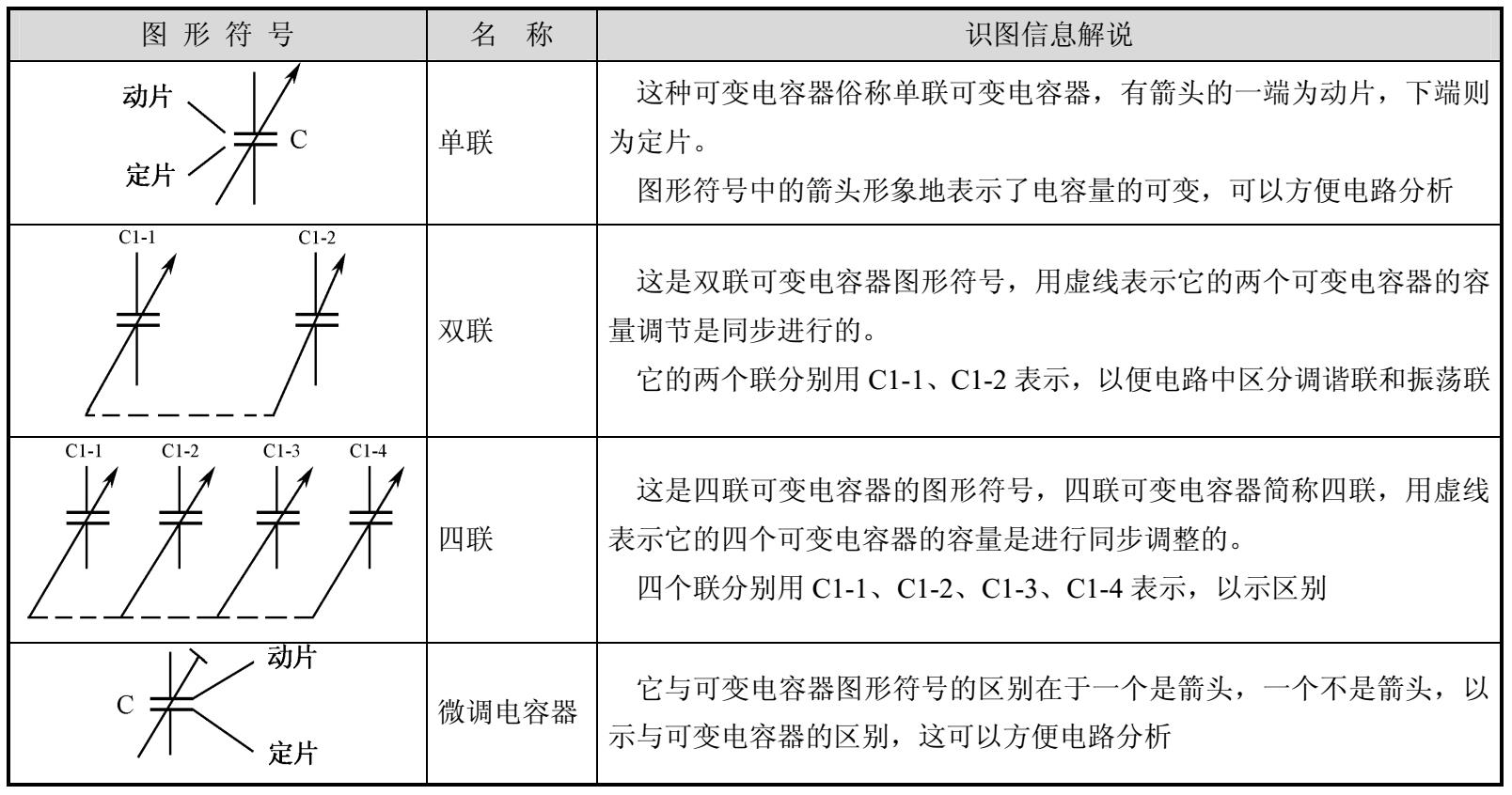

如表4-5所示是可变电容器和微调电容器图形符号识图信息解说，它是在普通电容器图形符号的基础上，加上一些箭头等符号来表示容量可变或微调。
