这里讲解一些敏感电阻器的典型应用电路，以便对敏感电阻器应用电路有一个初步了解。
3.4.1 NTC热敏电阻器抑制浪涌电路分析

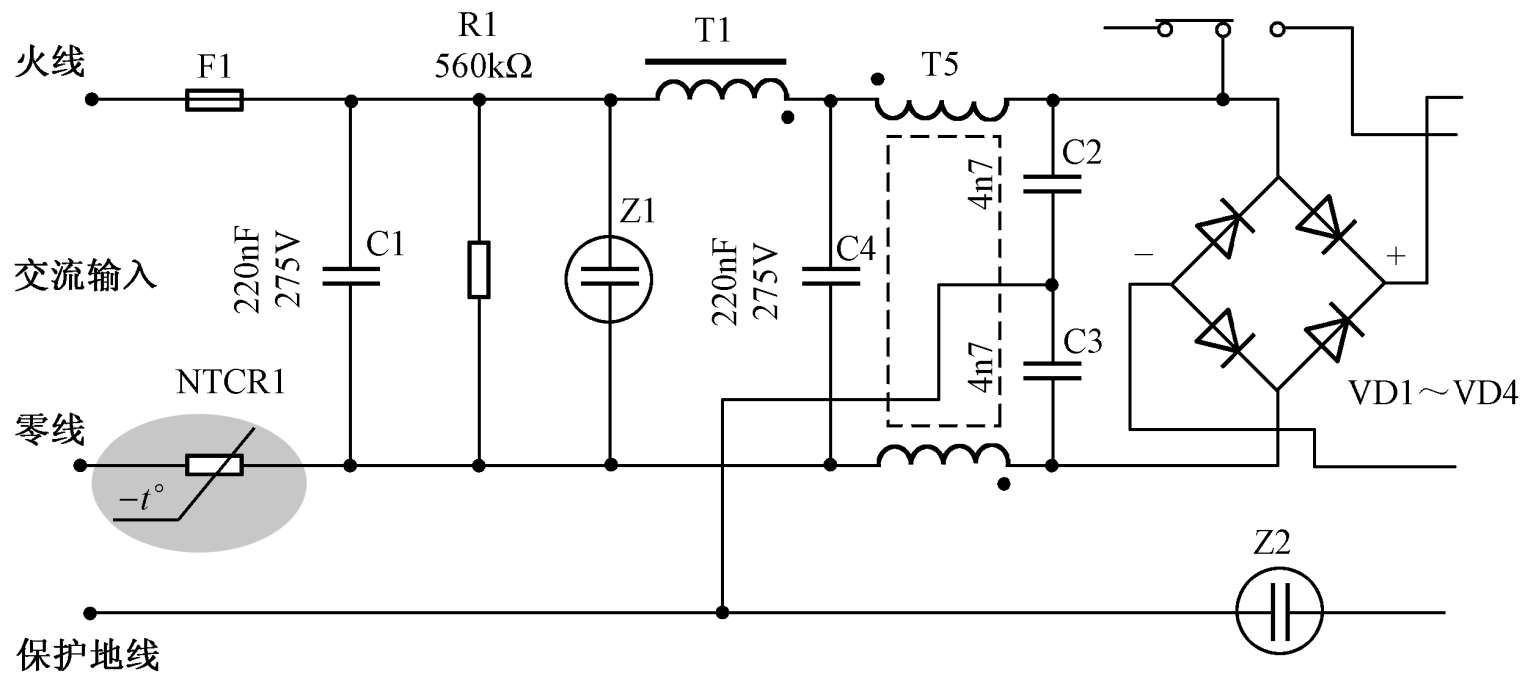

NTC热敏电阻器是负温度系数的，温度升高后阻值下降。如图3-37所示是NTC热敏电阻器抑制浪涌电路，这是PC开关电源中的抑制浪涌的应用电路，电路中的NTCR1是NTC热敏电阻器，用来抑制开机时的浪涌电流。
图3-37 NTC热敏电阻器抑制浪涌电路
在PC冷启动时会产生一个很大的浪涌电流，即交流220V市电会给PC一个很大的开机冲击电流，这一很大的浪涌电流有可能烧毁电源和主机内部电路，为此要设置一个抑制浪涌的电路，使PC开机时抑制浪涌电流较小，而在开机后又能恢复正常的220V供电状态。
打开PC的开关电源外壳，在外侧可以发现一只圆片型陶瓷电容，通常是橄榄绿色。它就是用来抑制浪涌电流的NTC热敏电阻器，如图3-38所示。

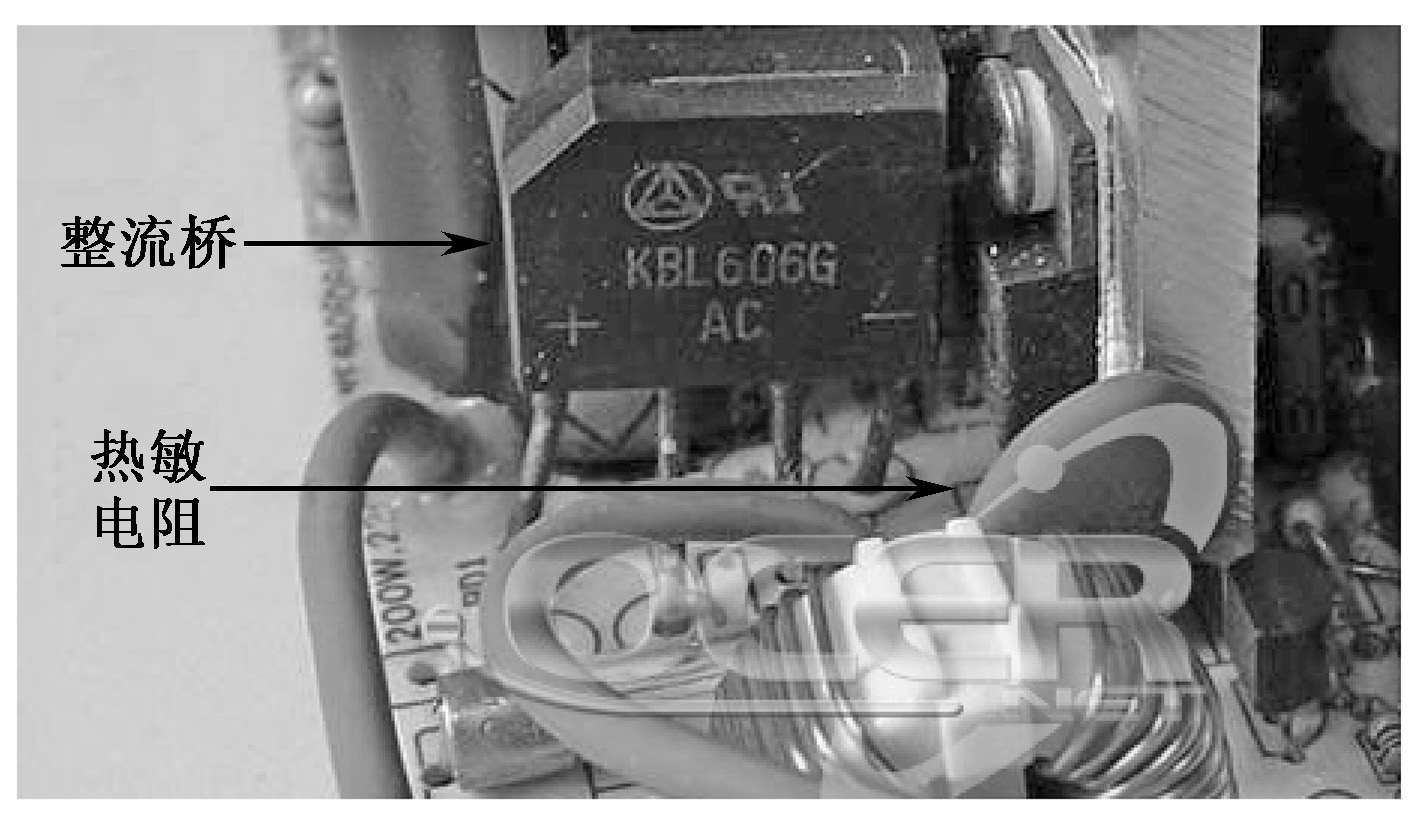

图3-38 开关电源中的NTC热敏电阻器位置示意图
从电路中可以看出，NTCR1串联在220V供电回路中，作为220V交流市电负载的一部分。在PC冷启动时，由于NTCR1在常温下（零功率）阻值较大，这样限制了开机时220V回路的电流，使之不能太大。
在开机后，电流流过NTCR1，使其温度升高，阻值开始下降。在PC开机很短时间后，NTCR1电阻器温度上升到工作区间，其阻值下降到很低的数值，可以忽略不计。这时220V市电供电进入正常状态，这时NTCR1阻值很小，也不会产生过多的功耗。
这种抑制浪涌电路也有缺点，例如，当关断电源后快速重启动时，热敏电阻还未完全冷却，会丧失部分浪涌抑制功能，这也就是为何短暂地关掉又开启电源是有害操作的原因。
3.4.2 PTC热敏消磁电阻器电路分析
彩色电视机中普遍使用PTC热敏电阻器构成的消磁电路。如图3-39所示是PTC热敏消磁电阻器电路。电路中R3是PTC热敏电阻器的消磁电阻，L1是消磁线圈，RY1是控制消磁电路的继电器，VT1是继电器的驱动三极管，A1是微处理器。

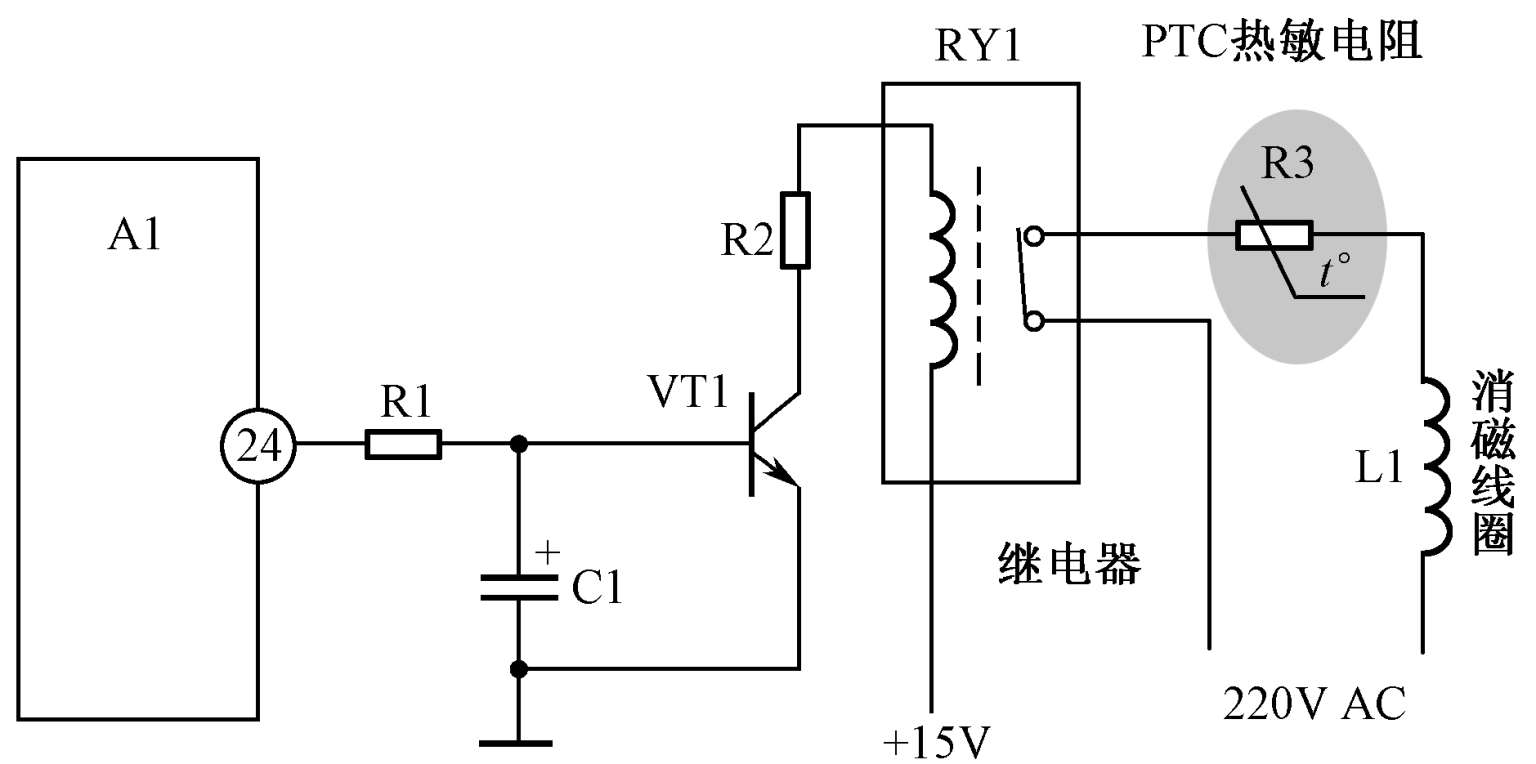

图3-39 PTC热敏消磁电阻器电路
从电路中可以看出，消磁线圈L1、消磁电阻R3与继电器RY1常闭触点开关串联后接在220V交流市电电路中，消磁电路由继电器RY1控制着是否投入消磁工作状态。而继电器RY1工作状态受驱动管VT1控制，VT1基极通过R1与微处理器A1的
脚消磁控制端相连，所以驱动管VT1受微处理器A1的
脚输出的高或低电平控制。
开机瞬间，微处理器A1的
脚输出一个约4.8V高电平信号，通过电阻R1加到VT1基极，VT1基极与地之间接有电容C1。由于电容C1两端电压不能突变，C1内部无电荷，这样VT1基极在开机瞬间仍然为0V，VT1仍然保持截止状态，继电器RY1常闭触点开关仍然保持接通，这样消磁线圈L1和消磁电阻R3回路流过交流50Hz的消磁电流，开始消磁。

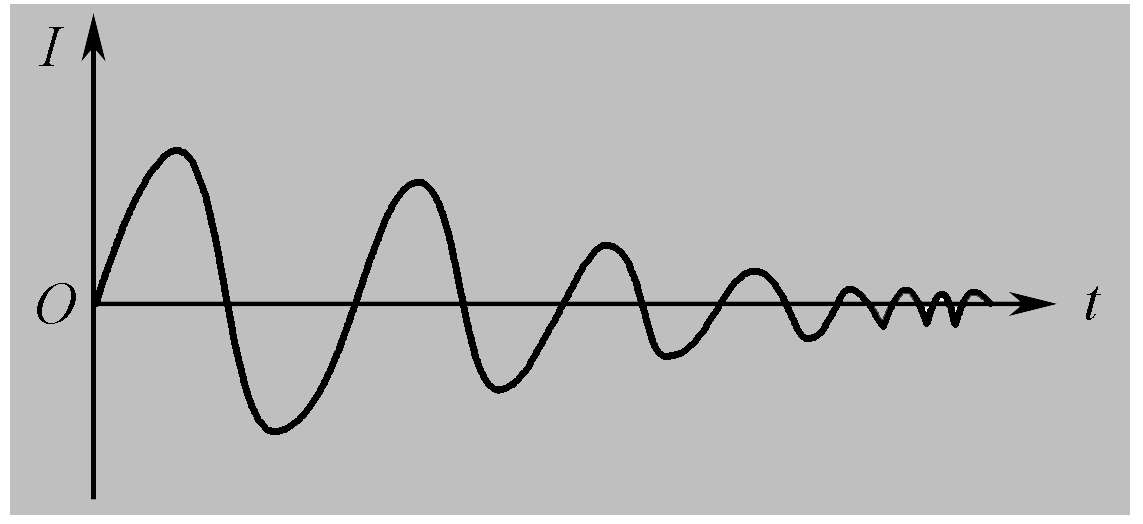

随着消磁电流流过消磁电阻R3，其温度升高，阻值增大，且R3温度越高其阻值越大，这样使流过消磁线圈L1的电流如图3-40所示。电流幅度从大到小并衰减，完成对显像管开机时的消磁工作。
图3-40 流过消磁线圈L1的电流示意图
随着开机后微处理器A1的
脚输出高电平信号，通过电阻R1对C1进行充电，由于R1和C1充电时间常数很大，这样VT1基极电压从零开始上升的时间较长。当电容C1充电完毕后，VT1基极为高电平，使VT1从截止转入导通状态。
VT1导通后，继电器RY1动作，从常闭状态转换成常开状态，这时常闭触点开关断开，将消磁电阻R3和消磁线圈L1回路断电，消磁线圈中无电流流过，这时消磁完成，切断消磁电路。之后，电视机正常工作，消磁线圈L1中无电流，只是继电器RY1中存在较小的维持电流，从而避免了普通彩色电视机在工作中消磁电阻一直处于微工作状态，这样可以延长消磁电阻R3的使用寿命，减少了无谓的R3功耗，也降低了电视机内的温升。
关机后，微处理器A1的
脚变为低电平，电容C1通过VT1发射结及A1内电路进行放电，直至C1内部无电荷，继电器RY1恢复常闭触点开关的接通状态，以备下次开机时的消磁。
3.4.3 PTC热敏电阻器开水自动报警电路分析
如图3-41所示是PTC热敏电阻器开水自动报警电路。电路中，R2为PTC热敏电阻器，用来检测开水温度。A1采用二输入四与非门CMOS集成电路C066，它的内电路中设有四个与非门，为数字CMOS集成电路。B为蜂鸣器，在得到驱动信号时可以发出蜂鸣声，S1为电源开关。

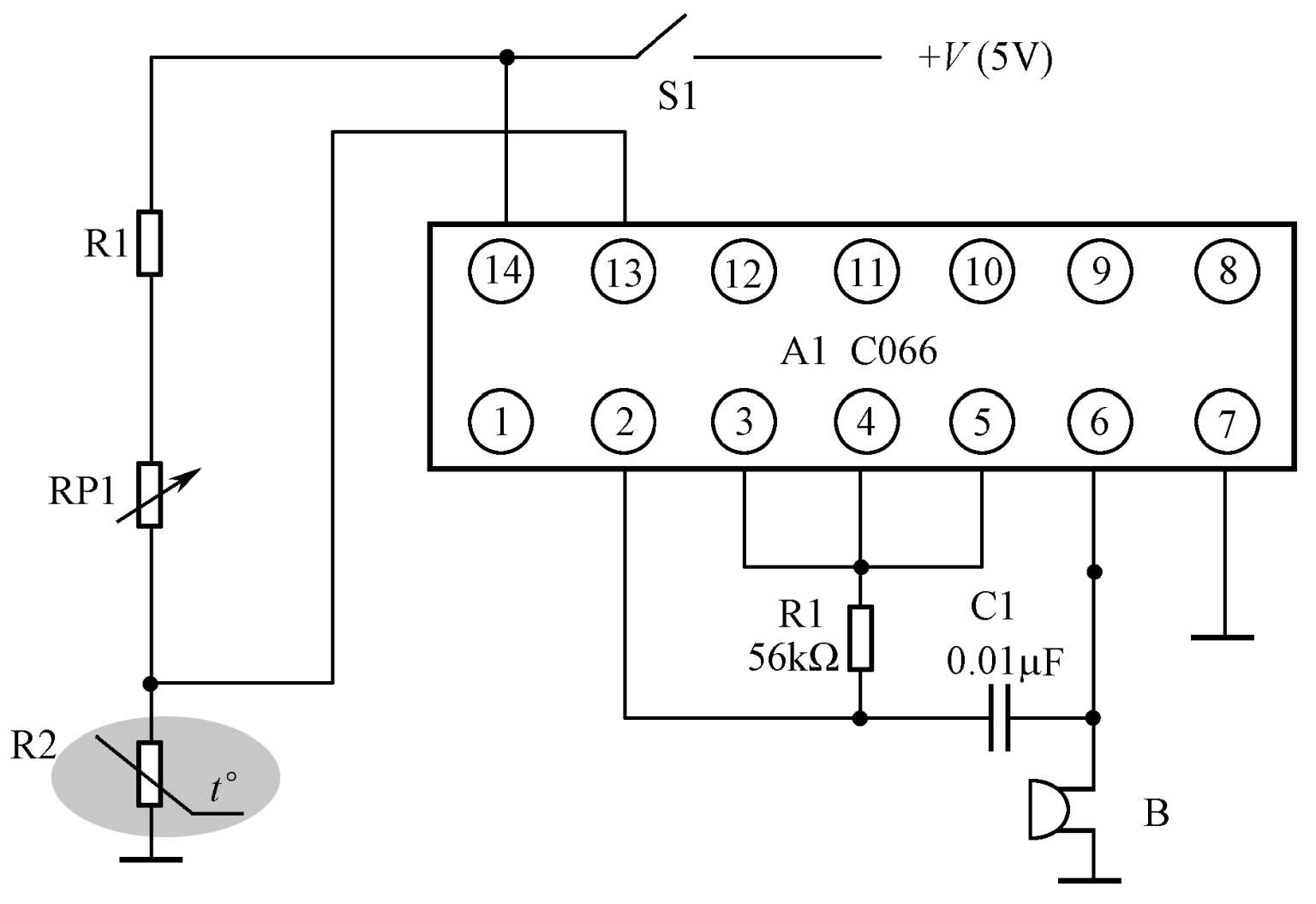

图3-41 PTC热敏电阻器开水自动报警电路
集成电路A1的
脚为电源引脚，⑦脚为接地引脚。R1、C1和A1内部的两个与非门构成一个1 000Hz左右的音频振荡器，其中⑥脚为集成电路输出引脚。A1的
脚为控制引脚，当它为低电平时集成电路A1内部的振荡器不工作，⑥脚无输出信号。当
脚为高电平时，集成电路内部的振荡器工作，⑥脚输出信号以驱动蜂鸣器B发出声响。
R1、RP1和R2构成对直流工作电压+V的分压电路，其分压输出的直流电压加到集成电路A1的控制引脚
脚。
接通电源后，S1接通，电路进入工作状态。
当水温较低时，
热敏电阻器R2的阻值较小，分压电压输出的直流电压较小，即集成电路A1的
脚上直流电压较小，不足以使集成电路A1内部的振荡器工作，此时蜂鸣器B不工作。
当水开了后，
热敏电阻器R2的阻值已增大许多，R1和R2分压电压输出的直流电压较大，即集成电路A1的
脚上直流电压高于阈值电压，使集成电路A1内部的振荡器工作，此时集成电路A1的⑥脚输出信号，驱动蜂鸣器B发出声响进行报警，表示水已烧开。
调整RP1阻值能改变这一电路的报警温度，RP1阻值大，报警温度高，反之则低。
3.4.4 气敏电阻器火灾报警器电路分析
如图3-42所示是气敏电阻器火灾报警器电路。整个电路由三部分组成：烟雾检测电路、电子开关电路和高响度报警器。

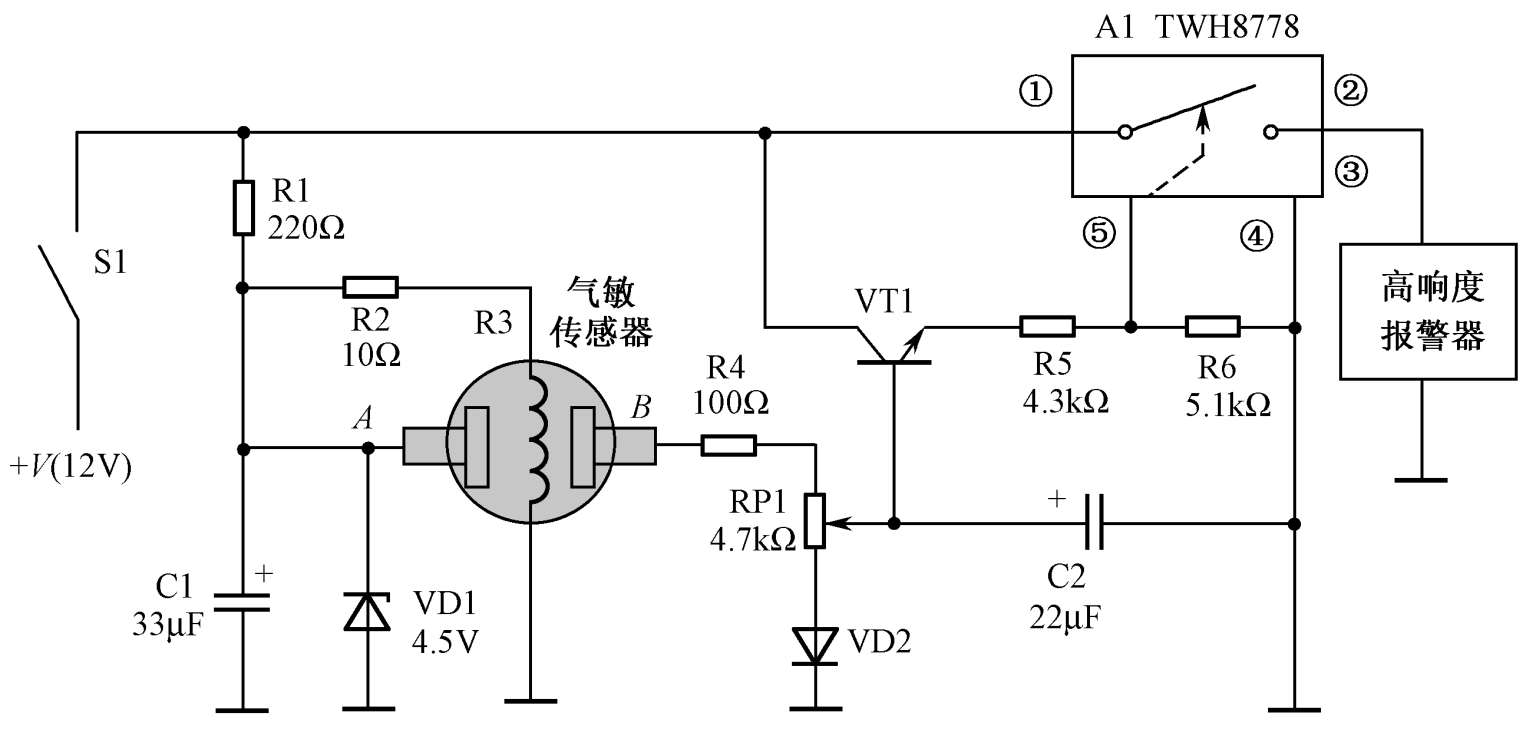

图3-42 气敏电阻器火灾报警器电路
开关集成电路TWH8778总共有5根引脚，采用TO-220塑封包装，如图3-43所示。

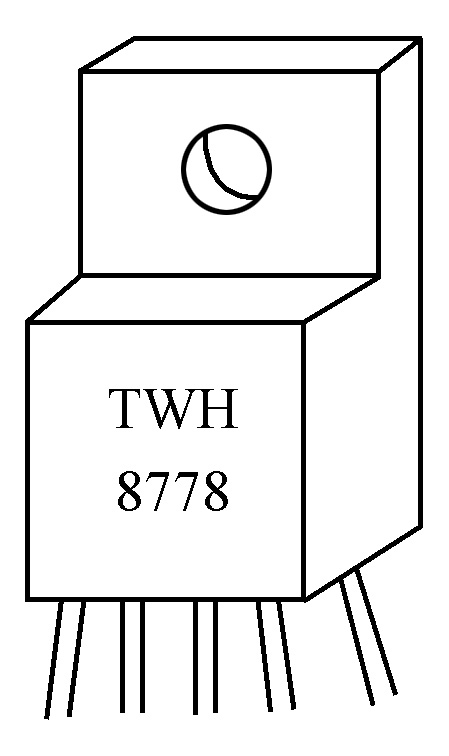

图3-43 开关集成电路TWH8778
①脚接电源正极，同时也是内电路中“电子开关”的输入引脚。
②脚和③脚是合并的，是内电路中“电子开关”的输出引脚。
④脚是接地引脚。
⑤脚是内电路中“电子开关”的控制引脚，阈值正电压为1.6V。当⑤脚电流小于30μA时内电路中的“电子开关”断开，当⑤脚电流大于30μA时内电路中的“电子开关”接通。
当电源开关S1接通后，电路处于自动检测报警的工作状态。
烟雾检测电路由气敏电阻器R3（气敏传感器）和电阻Rl、R2组成。气敏传感器在未检测到烟雾时，其A、B两端之间的电阻很大，这样加到VT1管基极的直流电压很低，VT1处于截止状态，电路处于待警状态。
当烟雾处到一定的浓度时，R3的A、B两端之间的电阻减小，这时直流工作电压+V通过R1、R3的A和B端内阻、R4、RP1加到VT1基极，VT1基极直流电压升高，VT1饱和导通，VT1发射极输出的直流电压通过R5、R6分压后加到A1的⑤脚，使A1的⑤脚为高电平，A1内电路中的“电子开关”接通，即A1的①、②脚之间连接。这样直流工作电压+V经闭合的S1、A1的①、②脚，加到高响度报警上，报警发出高响度声响，提示出现烟雾。
电路中的RP1为检测灵敏度调整电位器，当RP1动片向上调节时，灵敏度提高，只要有较小的烟雾，即气敏电阻R3的A、B两端之间的电阻减小量较小时，VT1便能导通，使电路报警。反之，RP1动片向下调节时，灵敏度下降。
3.4.5 光敏电阻器控制电路分析

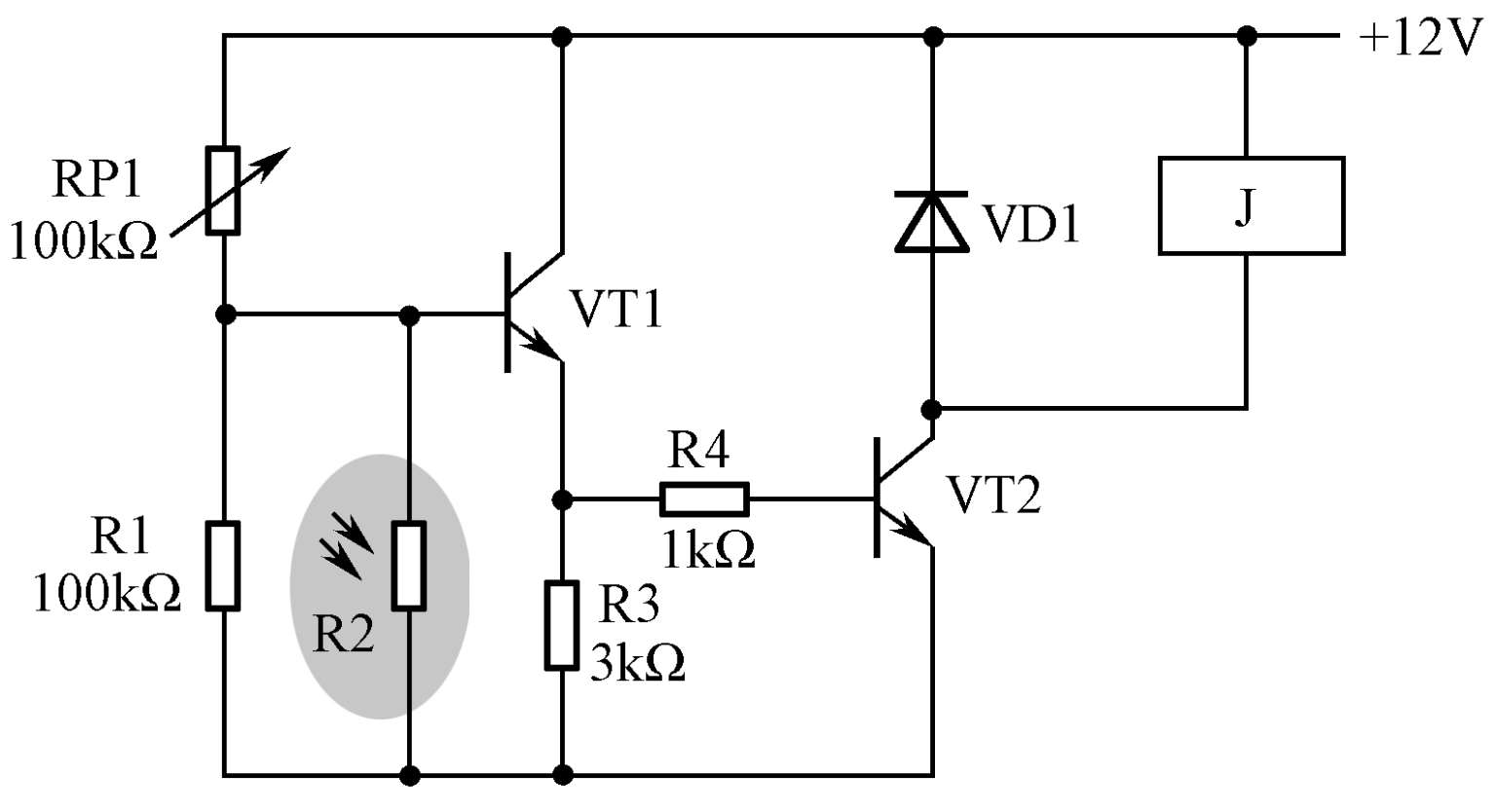

如图3-44所示是一种光敏电阻器控制电路。电路中，R2是光敏电阻器，J是继电器，VT2是继电器驱动管，RP1是灵敏度调整可变电阻器。
图3-44 一种光敏电阻器控制电路
当光线亮时，光敏电阻器R2阻值比较小，这时RP1、R1、R2构成的分压电压输出电压比较小，即加到VT1基极的直流电压比较低，VT1处于截止状态，VT2也处于截止状态，继电器J中没有电流，继电器不会动作，常闭触点处于闭合状态，常开触点处于断开状态。
当光线暗时，光敏电阻器R2阻值比较大，这时RP1、R1、R2构成的分压电压输出电压比较大，即加到VT1基极的直流电压比较高，高到足以使VT1处于导通状态，其发射极电压通过R4加到VT2基极，VT2也处于导通状态，继电器J中有电流，继电器动作，常闭触点处于断开状态，常开触点处于闭合状态。
改变RP1的阻值可以调节灵敏度，即光线暗到何等程度能使继电器动作。当RP1阻值减小时，VT1基极直流电压升高，光线稍暗些。R2阻值稍增大些就能使继电器J动作，所以灵敏度提高了，反之则灵敏度降低。
3.4.6 湿敏电阻器应用电路分析
如图3-45所示是湿敏电阻器应用电路。电路中，R2是湿敏电阻器，A1是一个电压比较器集成电路，A2是CPU。

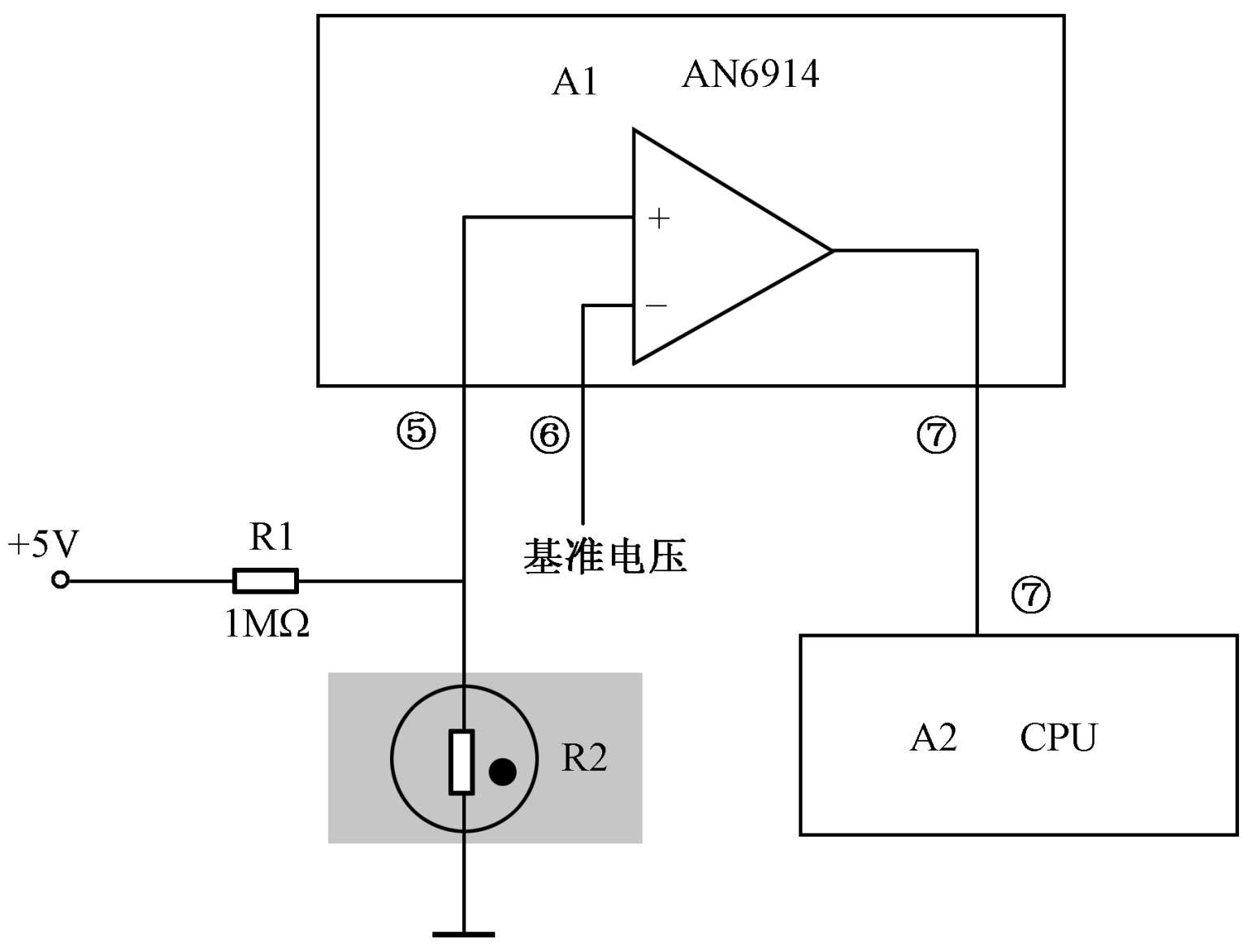

图3-45 湿敏电阻器应用电路
电压比较器工作原理是： 当A1的⑤脚直流电压大于⑥脚直流电压时，⑦脚输出高电平给集成电路A2的⑦脚。当A1的⑤脚直流电压低于⑥脚直流电压时，⑦脚输出低电平给集成电路A2的⑦脚。由此可知，集成电路A1的⑦脚输出状态由⑤脚和⑥脚之间的相对电压高低决定。
集成电路A1的⑥脚上接有基准电压。所谓基准电压就是一个电压大小恒定的直流电压，即集成电路A1的⑥脚直流电压大小是不变的。
电阻R1和R2构成对+5V直流电压的分压电路，其分压输出的直流电压加到集成电路A1的⑤脚上。 当相对湿度不大时， 湿敏电阻器R2阻值比较大，这时集成电路A1的⑤脚直流电压大于⑥脚直流电压，⑦脚输出高电平给集成电路A2的⑦脚。
当相对湿度较大时， 湿敏电阻器R2阻值比较小，这时集成电路A1的⑤脚直流电压小于⑥脚直流电压，⑦脚输出低电平给集成电路A2的⑦脚。
3.4.7 磁敏电阻器应用电路分析
如图3-46所示是磁敏电阻器应用电路。电路中，R1和R2是磁敏电阻器，A1为电压比较器。

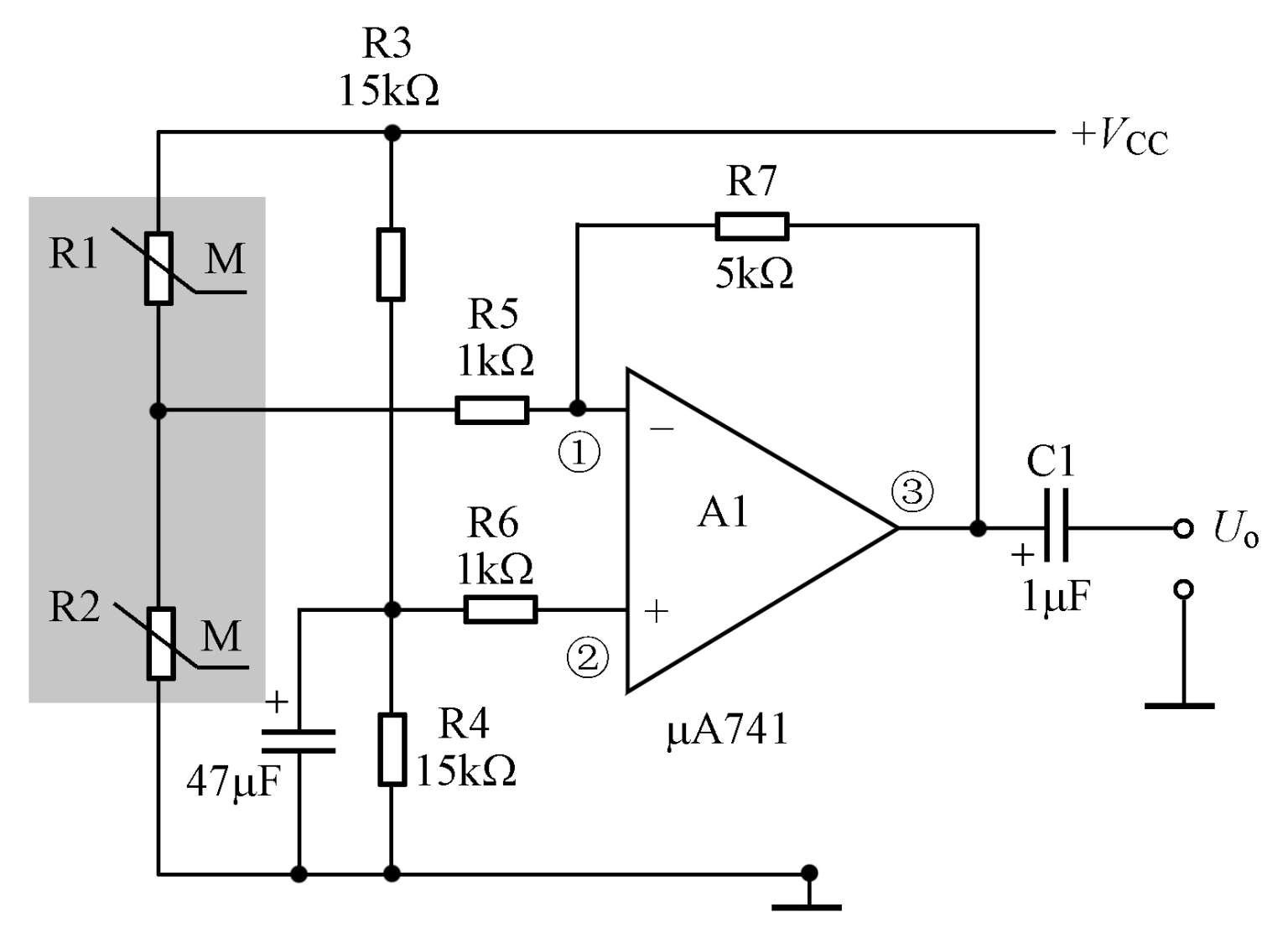

图3-46 磁敏电阻器应用电路
电路中，R3和R4构成对直流工作电压+V CC 的分压电路，其输出电压通过电阻R6加到集成电路A1的②脚，作为基准电压。
当磁场发生改变时，磁敏电阻R1、R2分压电路输出电压大小变化，这一变化的电压通过电阻R5加到集成电路A1的①脚，这样集成电路A1的输出端③脚电压的大小也随之做相应的变化，这一变化信号经C1耦合得到输出信号U o 。
3.4.8 压敏电阻器应用电路分析
如图3-47所示是开关电源交流输入回路瞬变抑制器中的压敏电阻器电路。电路中，R1是压敏电阻器。

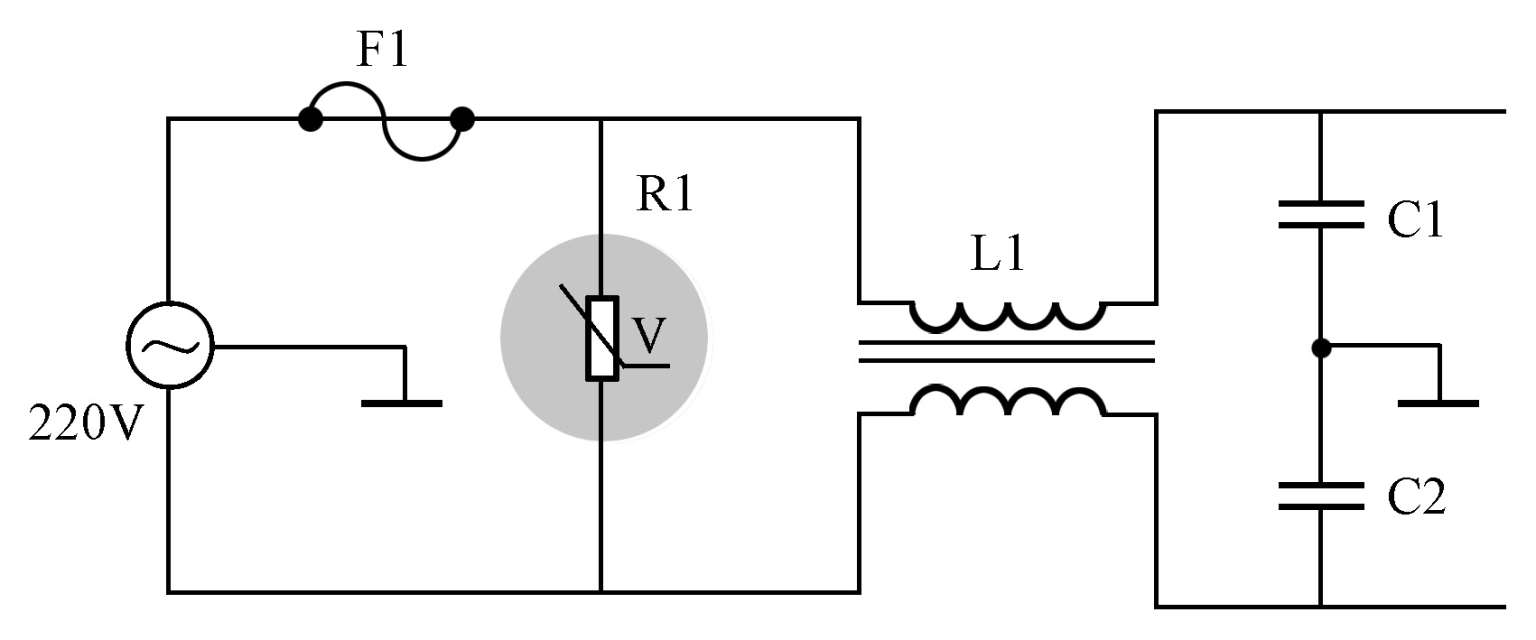

图3-47 开关电源交流输入回路瞬变抑制器中的压敏电阻器电路

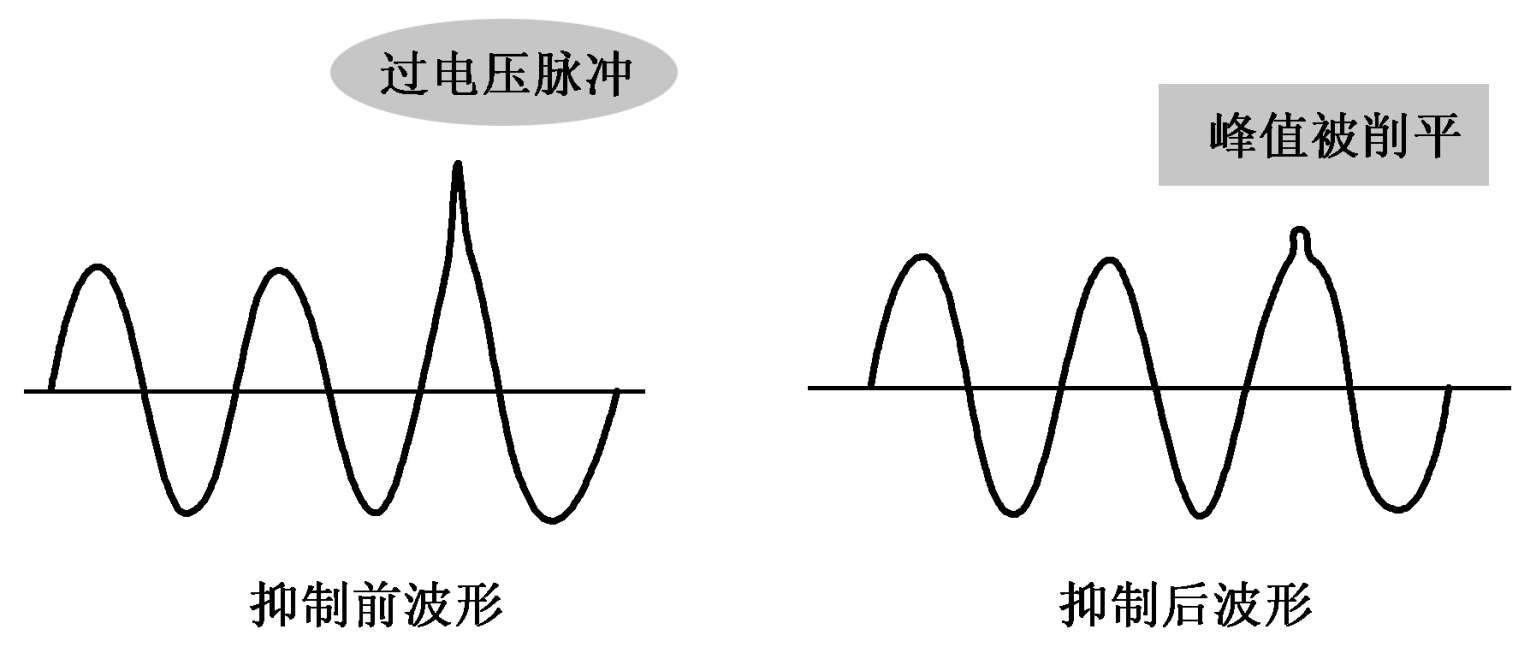

当220V交流市电中出现电压尖峰时，R1可以抑制掉，其工作原理是： 当尖峰电压高到一定值时，R1阻值迅速减小，抑制尖峰电压，达到抑制220V交流市电的电压尖峰的目的。如图3-48所示是抑制前、后波形示意图。
图3-48 抑制前、后波形示意图

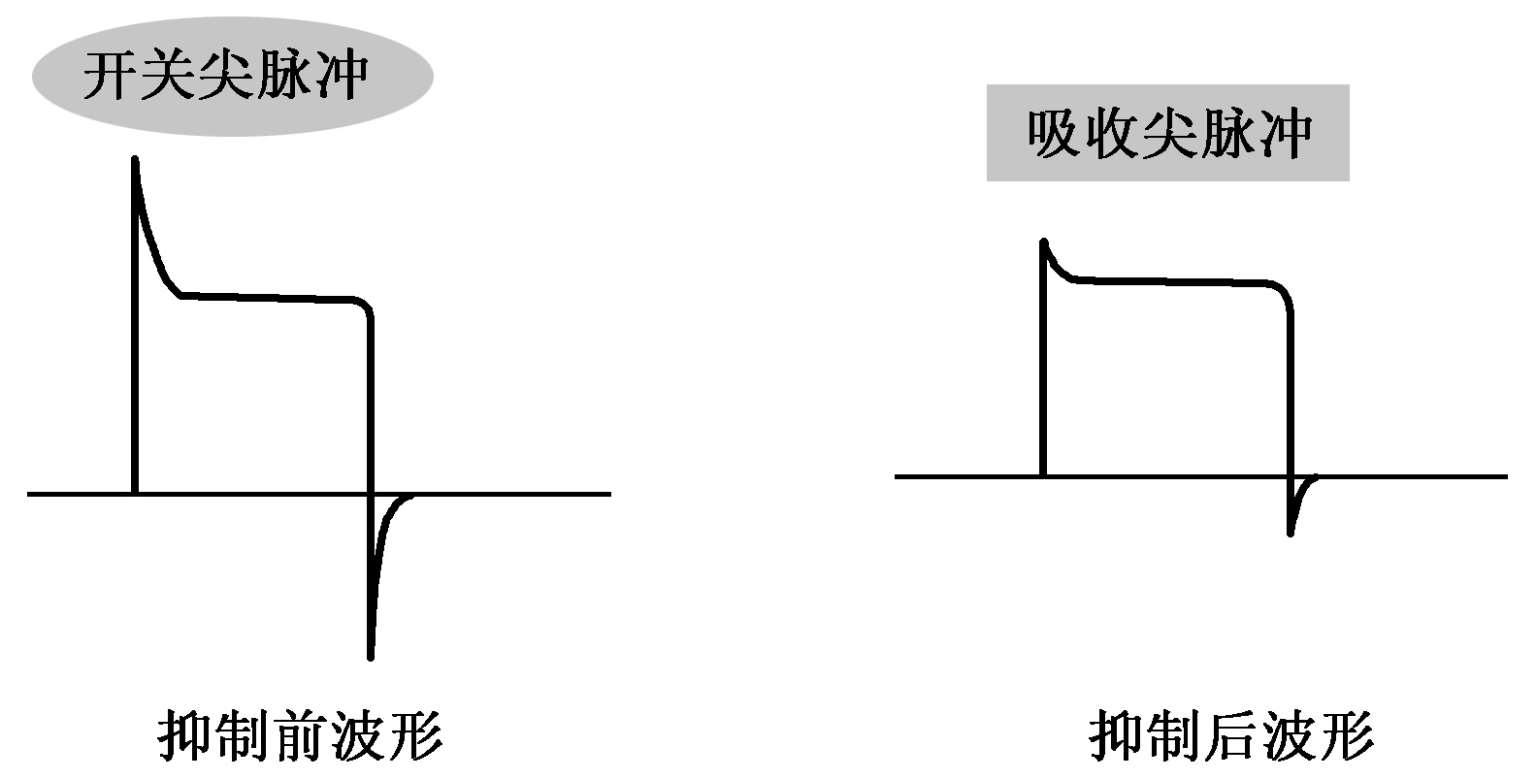

当这种压敏电阻器用于脉冲电路中时，也可以达到抑制尖峰电压的目的，波形示意图如图3-49所示。
图3-49 波形示意图

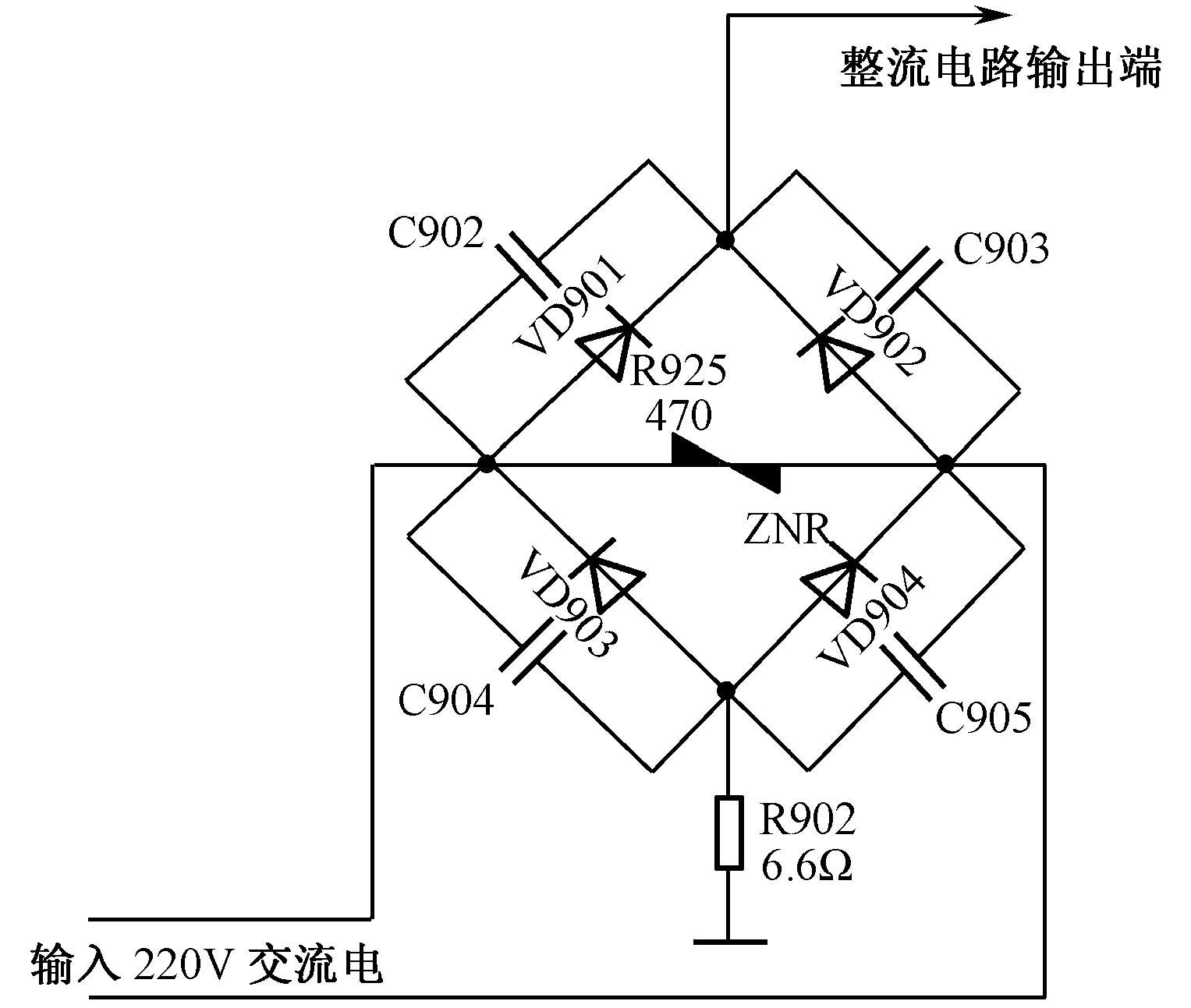

如图3-50所示是另一种压敏电阻器应用电路。电路中的R925是压敏电阻器。
图3-50 另一种压敏电阻器应用电路
压敏电阻器R925并联在交流市电电压两端，如果出现过电压，电压大到一定值时，R925两端电压不再增大，防止了过高的电压加到桥式整流电路中，起到过电压保护作用。
