1.1.2 常用指针式万用表的外部结构

加油站 1——MF47型万用表的外部结构

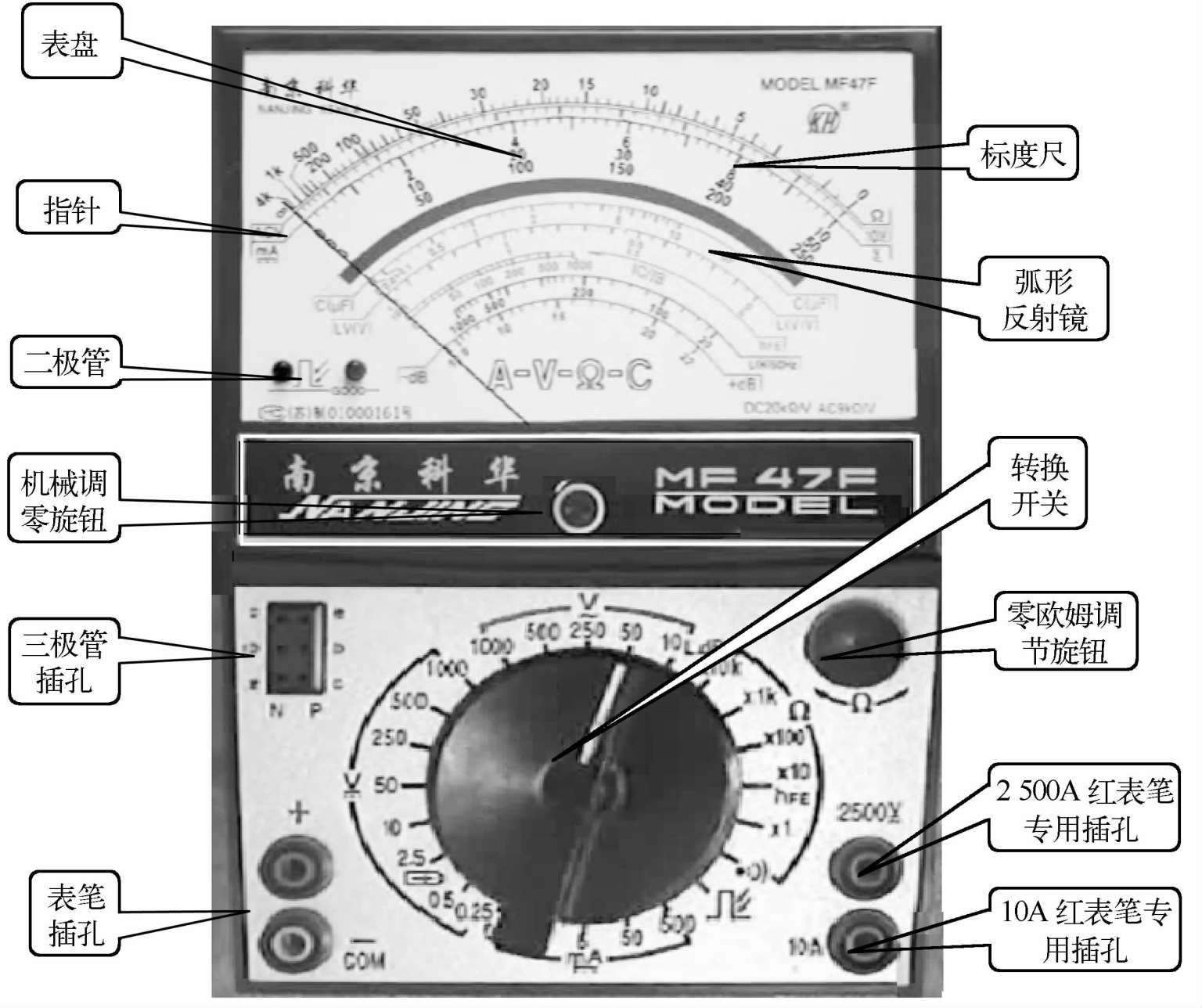

MF47型万用表的外部结构主要由指针、表盘、机械调零旋钮、转换开关、零欧姆调节旋钮、表笔插孔和晶体管插孔等组成，如图 1－2所示。

1）表盘

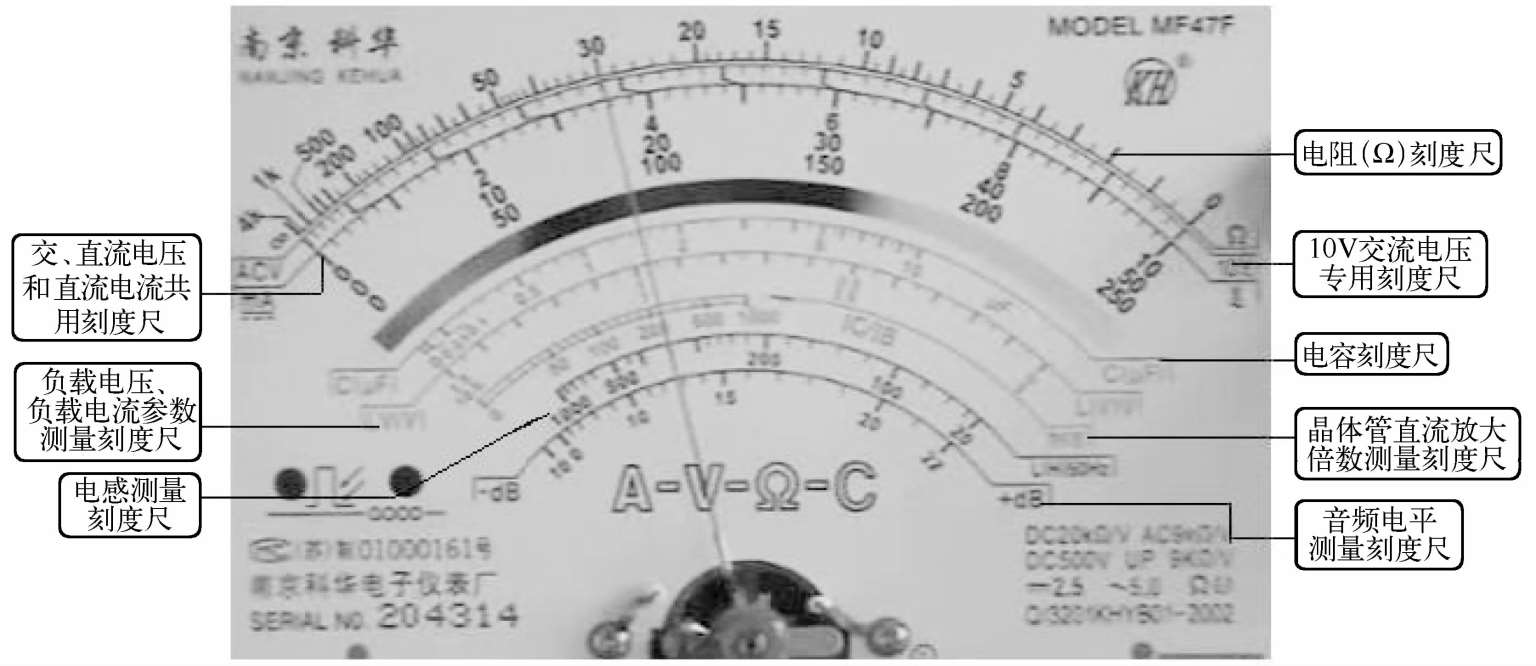

MF47型万用表表盘上共有 8条标度尺（也称为刻度尺），如图 1－3所示。从上往下，第一条是电阻（Ω）刻度尺，第二条是 10V交流电压（ACV）专用刻度尺，第三条是交、直流电压（ ）和直流电流（mA）共用刻度尺，第四条是电容［C （μF）］刻度尺，第五条是负载电压（稳压）、负载电流参数［LV （V）、LI（mA）］测量刻度尺，第六条是晶体管直流放大倍数（h _FE ）测量刻度尺，第七条是电感［L（H）50Hz］测量刻度尺，第八条是音频电平（dB）测量刻度尺。

常用的标度尺主要有电阻、电压、电流、电容标度尺。注意，有的刻度尺是均匀的，如交、直流电压和直流电流刻度尺；有的刻度尺是不均匀的，如电阻刻度尺等。

表盘左下方有两个二极管，左边一个是红外线接收二极管，右边一个是发光二极管，是用来测量红外线遥控器的装置。

刻度盘上的弧形反光镜，用于消除测量时的视觉误差。

指点迷津

2）转换开关

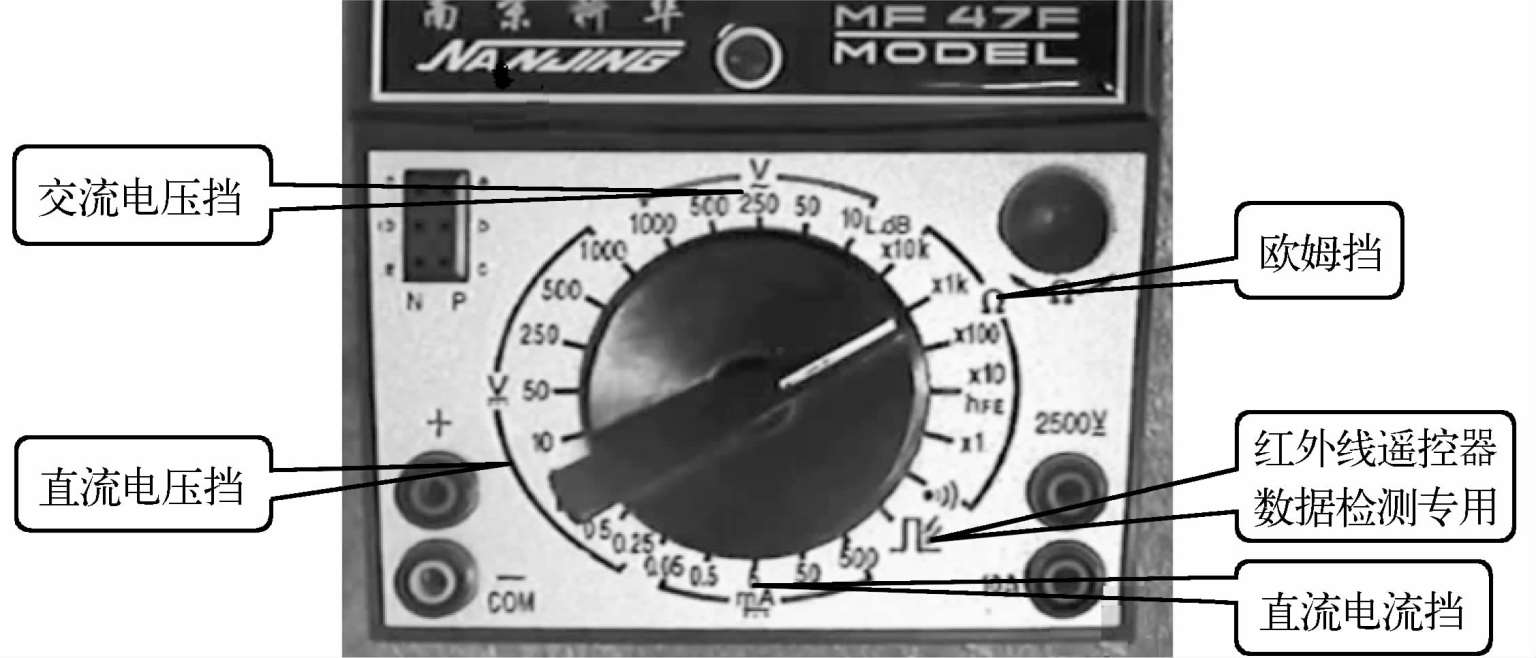

MF47型万用表的转换开关如图 1－4所示。转换开关指示盘与表盘标度尺颜色相对应，习惯上按交流红色、晶体管绿色、其余黑色的规律印制 3种颜色。使用时只要转动一下转换开关旋钮，就可以选择测量项目和量程。

MF47型万用表可以测量直流电流、直流电压、交流电压、电阻、音频电平、电容、电感晶体管放大倍数，以及检测二极管等，共有 10大类 36个量程可供选择。

（1）直流电压有 0～ 0.25V～ 0.5V～ 2.5V～ 10V～ 50V～ 250V～ 500V～ 1 000V 共 8个量程挡位。

（2）交流电压有 0～ 10V～ 50V～ 250V～ 500V～ 1 000V共 5个量程挡位，以及2500V交、直流电压扩展挡位。

（3）直流电流有 0～ 0.05mA～ 0.5mA～ 5mA～ 50mA～ 500mA共 5个常用挡位，以及 10A扩展量程挡位。

（4）电阻有×1、×10、×100、×1k、 ×10k（单位为Ω）5个倍率挡位。

3）插孔

MF47型万用表共有 4个表笔插孔，如图 1－4所示。面板左下角是正、负表笔插孔，习惯上将红表笔插入“＋”（正）插孔，黑表笔插入“COM”（负）插孔。

面板右下角是交、直流“2 500V”和“10A”的红表笔专用插孔，当测量 2 500V交、直流电压时，红表笔插入“2 500V”专用插孔；当测量 10A直流电流时，红表笔插入“10A”专用插孔。

面板下部左上角为晶体管插孔，插孔左边标注“N”，表示检测NPN型晶体管时插入此孔；插孔右边标注“P”，表示检测PNP型晶体管时插入此孔。

指点迷津

4）旋钮

（1）面板中间正中（即表头下边中间）是机械调零旋钮，用于校准表针的零位。

（2）面板下部右上角为零欧姆调节旋钮，用于测电阻前校准欧姆挡“0Ω”的指针位置。

加油站 2——MF50型万用表的外部结构

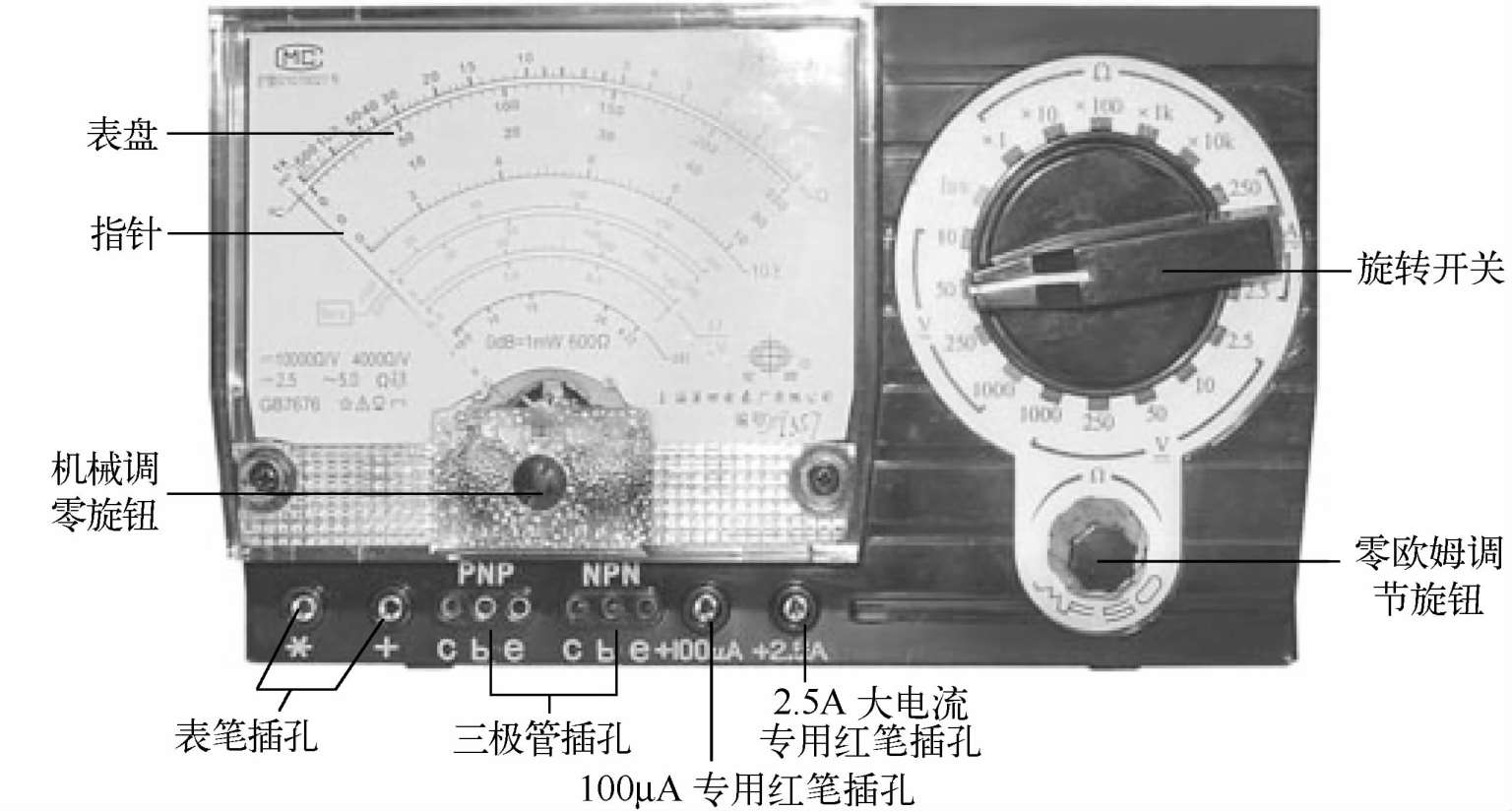

MF50型万用表的外部结构如图 1－5所示。面板分为左、右两部分，左半部分为表头表盘，表盘上有 8条标度尺，表盘下方中间是机械调零旋钮；面板右半部分是转换开关，转换开关的下方是零欧姆调节旋钮。

1）表盘

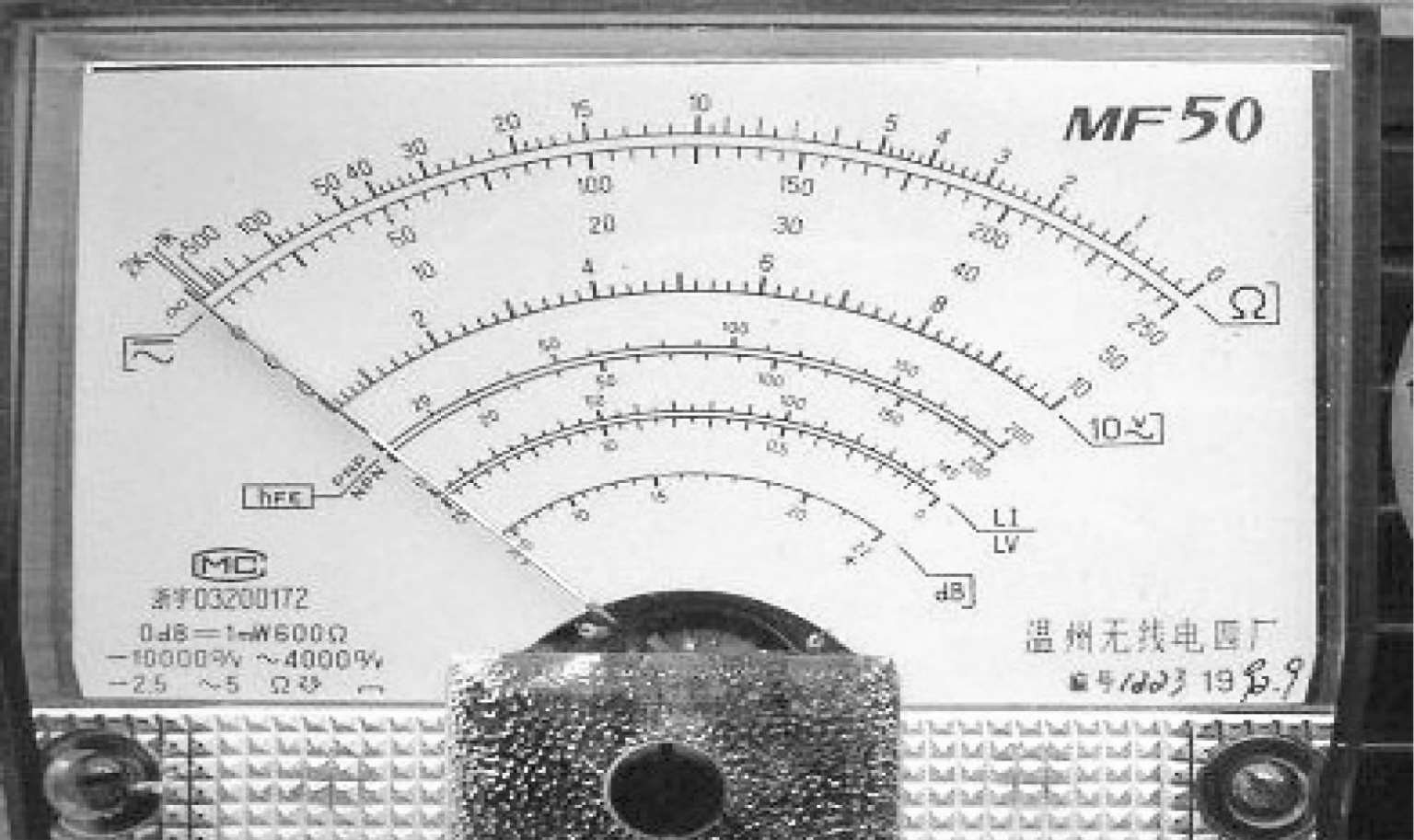

表盘由标度尺、指针和机械调零旋钮组成，如图 1－6所示。

MF50型万用表有 8条标度尺。从上往下数，第一条是测量电阻时读取电阻值的电阻（Ω）标度尺；第二条是用于交、直流电压和直流电流读数的共用标度尺；第三条是测量10V以下交流电压的专用标度尺；第四条是测PNP型晶体三极管共发射极直流放大倍数h _FE 读数的标度尺；第五条是测量NPN型晶体三极管共发射极直流放大倍数h _FE 的专用标度尺；第六条是负载电流LI标度尺；第七条是负载电压LV标度尺；最下面的一条是测电平用的标度尺。

2）转换开关

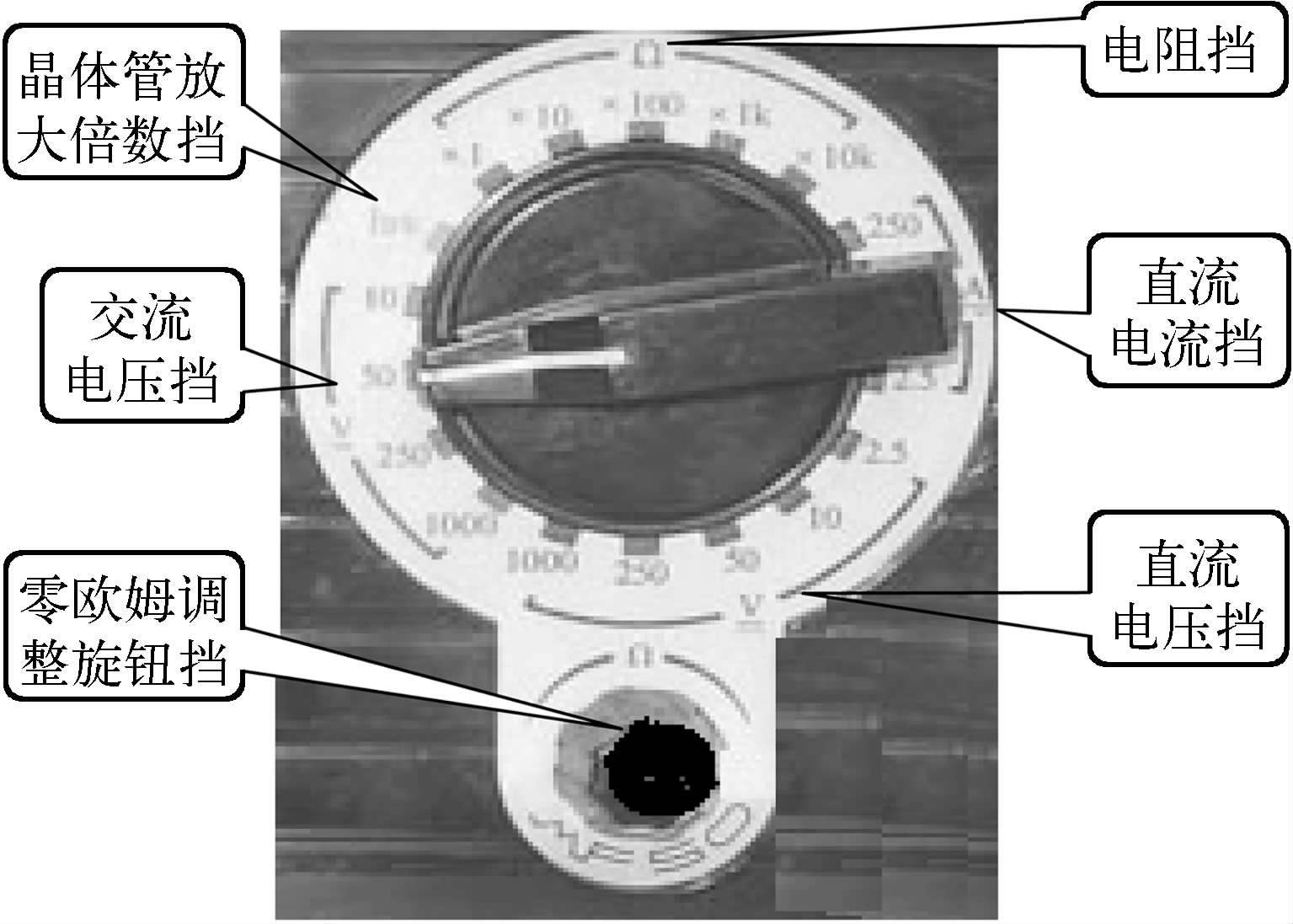

MF50型万用表的转换开关为单层三刀十八位结构，如图 1－7所示。拨动转换开关，就可以使某一刀与某一位接触，从而接通不同的测量线路，选择测量的项目及量程。

（1）直流电压有 0～ 2.5V～ 10V～ 250V～ 1 000V共 4个量程挡位。

（2）交流电压有 0～ 10V～ 50V～ 250V～ 1 000V共 4个量程挡位。

（3）直流电压有 0～ 2.5mA～ 25mA～ 250mA共 3个常用挡位，以及 100μA、2.5A两个扩展量程挡位。

（4）h _FE 是测量三极管直流放大倍数的专用挡位。

（5）电阻有×1、×10、×100、×1k、 ×10k（单位为Ω）5个倍率挡位。

3）插孔

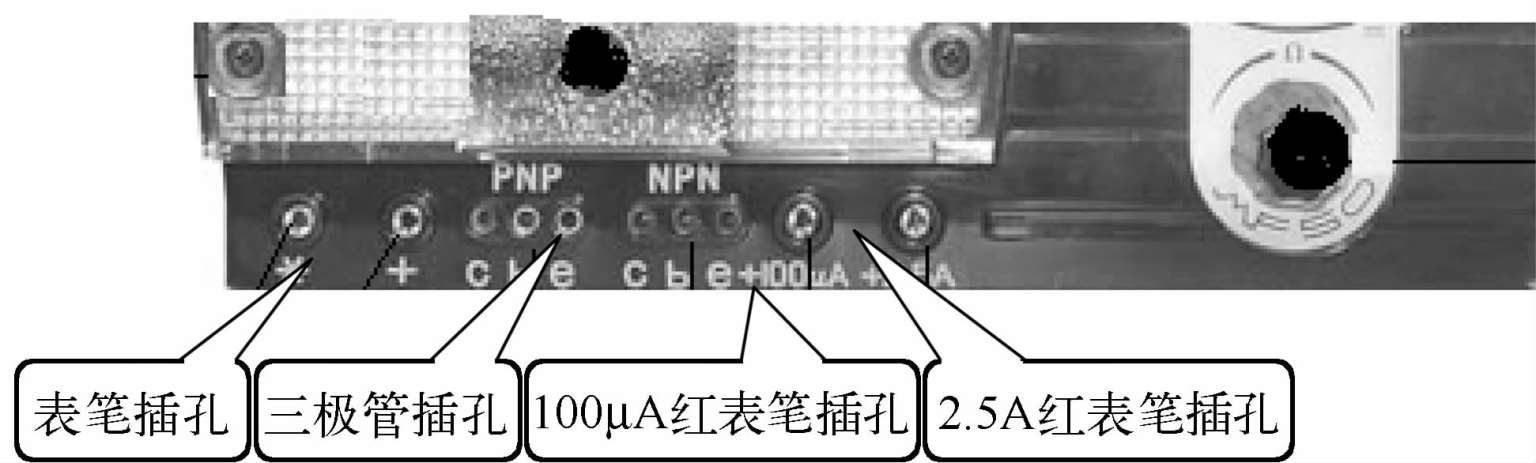

如图 1－8所示，MF50型万用表的表笔插孔共有 4个，表盘左下方是两个表笔插孔，标有“＋”的插红表笔，标有“*”的插黑表笔；表盘正下方是两个测PNP和NPN型晶体管直流放大倍数h _FE 的三极管插孔；表盘右下方还有测直流小电流 0～ 100μA和直流大电流2.5A的专用红表笔插孔。

4）旋钮

（1）转换开关下方是零欧姆调整旋钮，用于测电阻时调零。

（2）表头下边的中间是机械调零旋钮，用于校准表针的零位。

加油站 3——MF500型万用表的面板

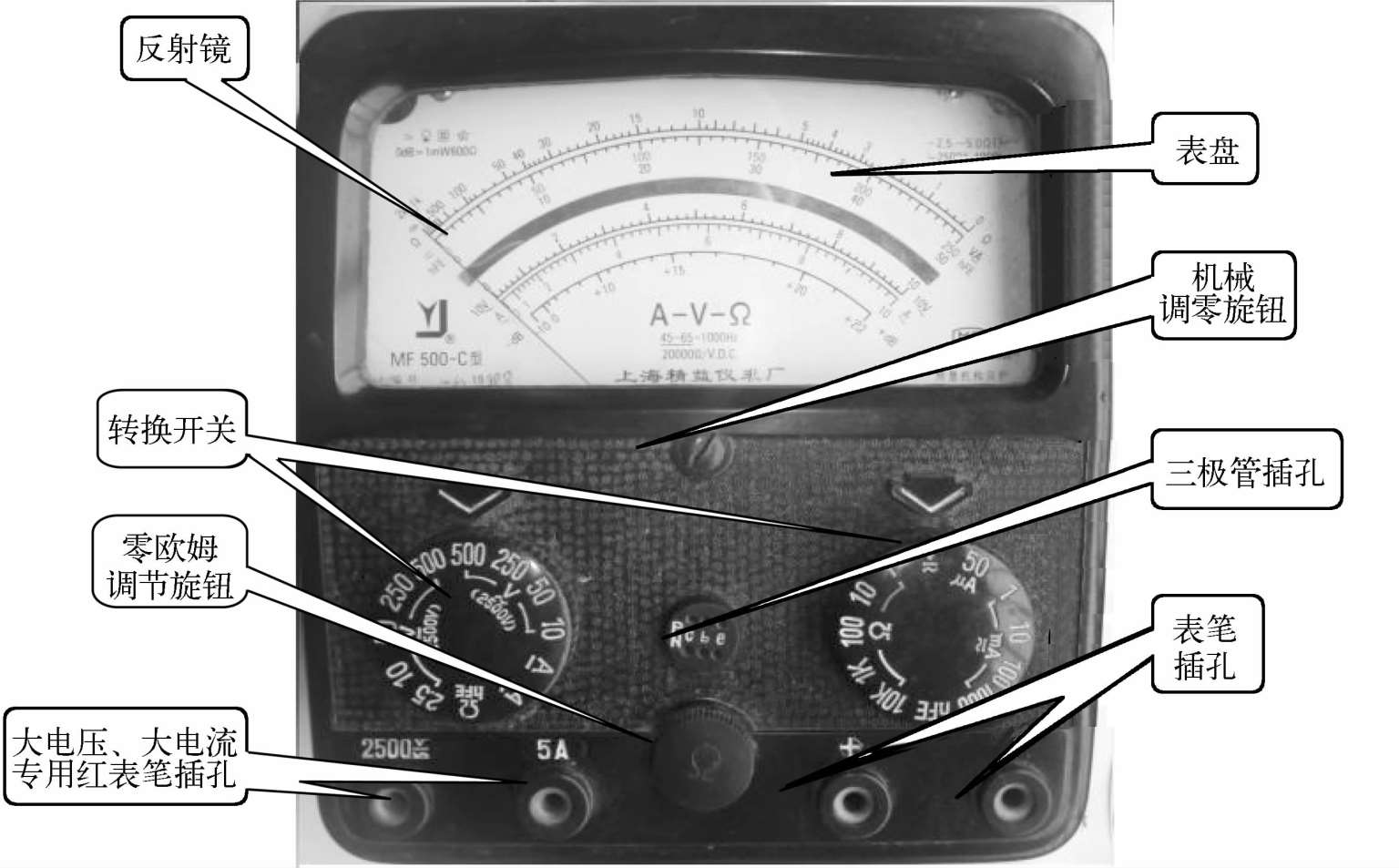

MF500型万用表的外部结构如图 1－9所示。面板分为上、下两部分，上半部分为表头表盘，表盘上有 5条标度尺及反射镜，面板下中央（即表盘下方中间）是机械调零旋钮；面板下半部分是两个转换开关，转换开关的中间是三极管插孔，下方是零欧姆调节旋钮。面板底部是正、负表笔插孔和大电压 2500V专用红表笔插孔及 5A大电流专用红表笔插孔。

1）表盘

MF500型万用表的表盘由标度尺、指针和机械调零旋钮组成。共有 4条标度尺，从上往下数，第一条是测量电阻值的电阻（Ω）刻度尺，刻度不均匀，且右边为零，左边为∞；第二条是交、直流电压（ ）和直流电流（mA）共用标度尺，有两行数字 0～ 50和 0～ 250，供选择不同挡位相对应的刻度值；第三条是 10V交流电压（ACV）专用标度尺；最后一条是音频电平（dB）测量刻度尺等。

2）转换开关

MF500型万用表的转换开关由两个选择开关组合而成，分别标有不同的挡位和量程，如图 1－10所示。

（1）直流电压（DCV）：有0～ 2.5V～ 10V～ 50V～ 250V～ 500V～ 2500V共6个量程。

（2）直流电流（DCA）：有 0～ 50μA～ 1mA～ 10mA～ 100mA～ 1 000mA～ 5A共 6个量程。

（3）交流电压（ACV）：有 0～ 10V～ 50V～ 250V～ 500V～ 2500V共 5个量程。

（4）交流电流（ACA）：有 0～ 1mA～ 10mA～ 100mA～ 1 000mA共 4个量程。

（5）电阻（Ω）：有×1、×10、×100、×1k、 ×10k（单位为Ω）5个倍率挡。

（6）三极管放大倍数（h _FE ）：0～ 250。

（7）音频电平：－10～ ＋220dB。

使用时，两个选择开关要相互配合，才能接通不同的测量线路，完成测量项目和测量量程的选择。例如，测照明电路电压时，左边的旋转开关旋转交流电压 500V对准“∨”，右边的旋转开关转动V 对准“∨”，如图 1－11（a）所示。

有的MF500型万用表设有空挡，用完应将转换开关置于“·”位置，使测量机构内部短路，如图 1－1（b）所示。

3）插孔

如图1－12所示，面板底部右下方是两个表笔插孔，标有“＋”的插红表笔，标有“*”的插黑表笔；面板底部左下方为2500V交、直流电压和5A直流电流专用红表笔插孔。
