1.1.1 指针式万用表的特点及种类

加油站 1——指针式万用表的特点

（1）指针式万用表是一种平均值式仪表，它具有直观、形象的读数指示。

一般读数值与指针摆动角度密切相关，所以很直观。其表头能够直观地反映出所检测电流、电压等参数的变化过程和变化方向，可以由表头指针指示被测量的数值。例如，用指针式万用表检测电容器的好坏时，电容器充电、放电的过程一目了然，非常直观。

（2）指针式万用表内部结构简单，所以成本较低，功能较少，维护简单。

（3）指针式万用表过流、过压能力较强。许多指针式万用表内部设置有保险管，因为过流、过压损坏后，更换比较方便。

（4）指针式万用表的输出电压较高，电流也大，便于测试晶闸管、发光二极管等元件。

（5）指针式万用表的内阻较小。

（6）指针式万用表的频率范围一般为 40～ 1 000Hz。

（7）指针式万用表的交流刻度是根据正弦波的有效值来定值的，故对方波电压的指示值会偏大一点，对锯齿波、脉冲波的指示值会偏小一点。

加油站 2——指针式万用表的种类

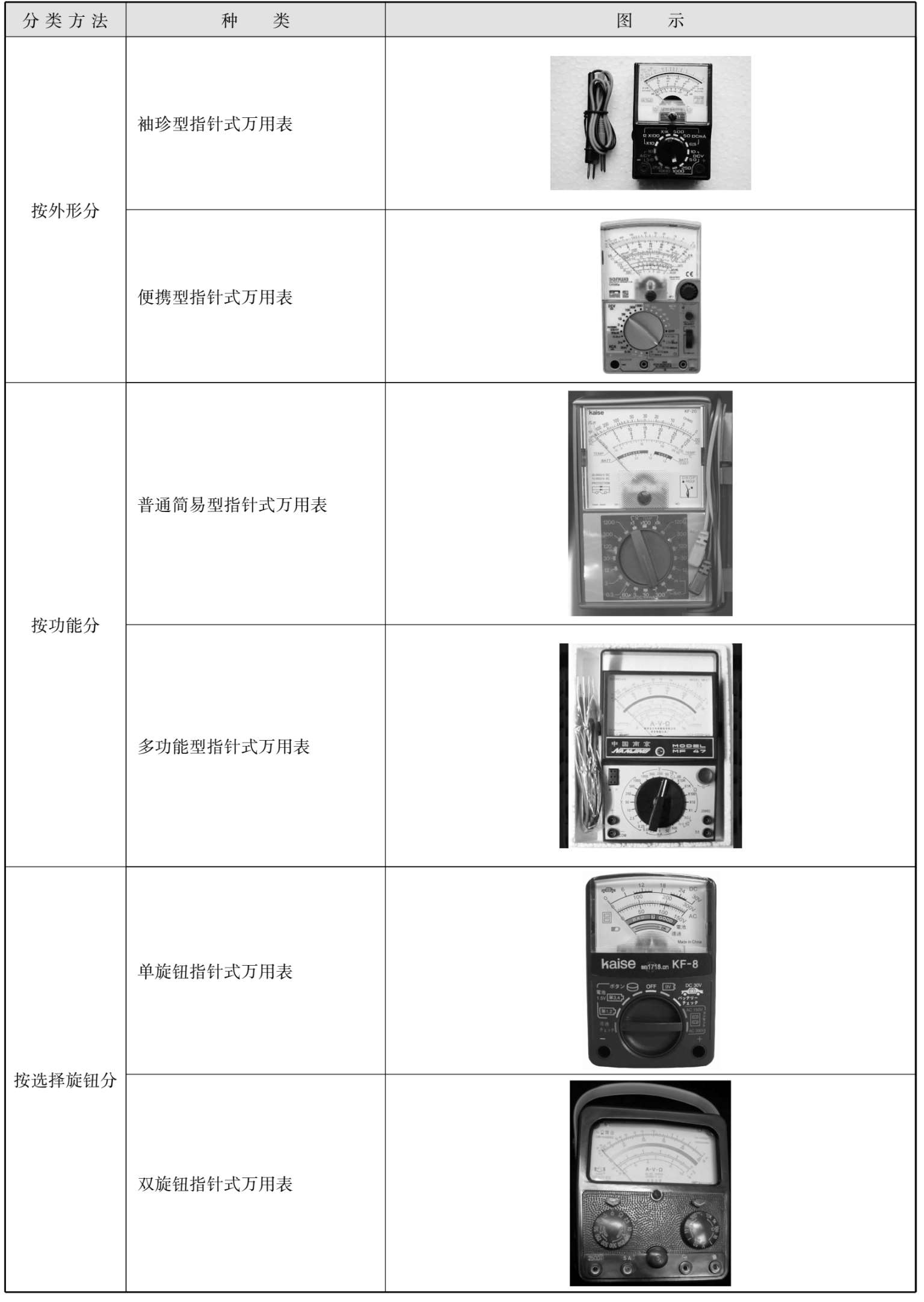

指针式万用表的种类见表 1－1。

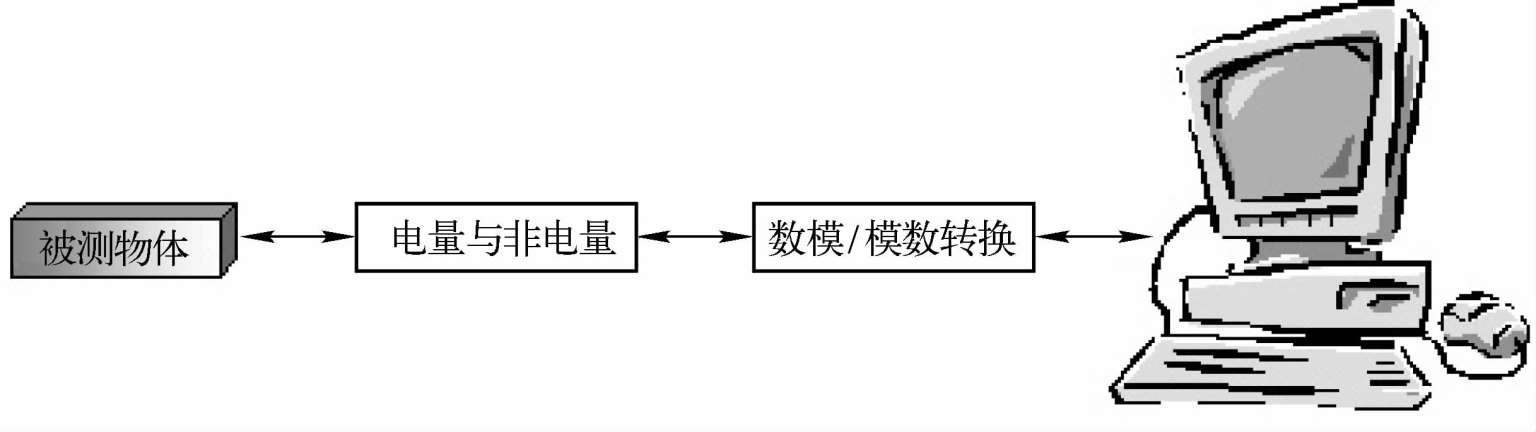

中转站——虚拟式万用表
