1.4.2 指针式万用表的检修方法

加油站 1——直观检查法

1）外观检查

检修万用表，首先要进行外观检查。外观检查一般包括以下内容。

（1）仪表的接线柱、插孔、转换开关旋钮是否松动或断裂。通过手感判断转换开关分挡状态是否清楚，有无不正常的摩擦及感觉，分挡指示是否准确无误。

（2）表面的玻璃有无破碎，电表指针是否平直，机械调零是否完好。迅速摆动万用表时，表针摆动是否自如并且有明显的阻尼作用。

（3）粗略检查电阻挡，并检查指针有无卡针、擦碰表盘现象。可先将转换开关拨到R×1挡，两表笔互相短接后调节欧姆调零电位器，观察指针偏转情况。在此检查过程中，也可判断调零电位器接触是否良好，内置电池的电压是否充足。

2）内部检查

内部检查是指在外观检查的基础上，通过进一步的观察来找出故障所在。

（1）观察接线有无断路。如连线有无断开，有无脱焊、虚焊，印刷电路铜箔是否翘起或断裂，熔丝是否烧断，开关有无破碎，电阻是否烧毁，有无电池漏液腐蚀而引起断路或接触不良等。

（2）观察接线有无短路。如有无搭锡短路，有无元件或紧固螺钉松动脱落相碰引起短路，有无因漆包线烧坏引起短路等。

（3）观察元件有无严重过载。如是否闻到烧焦的臭味，有无烧焦的元器件，熔丝是否烧断，转换开关触点有无烧蚀等。

加油站 2——通电检查法

当外观和直观的检查方法不能确定万用表故障所在时，或仪表经过修理需要重新检定时，必须采用通电检查法。

数字式三用表校验仪（如DO30B型、DO3C型）是检定指针式万用表的标准设备。在业余条件下，可采用一块合格的 3 1／2位数字式万用表作标准表来检测指针式万用表。检测时，还需备用直流和交流稳压电源、可调自耦变压器、滑线电阻、电阻箱等设备。

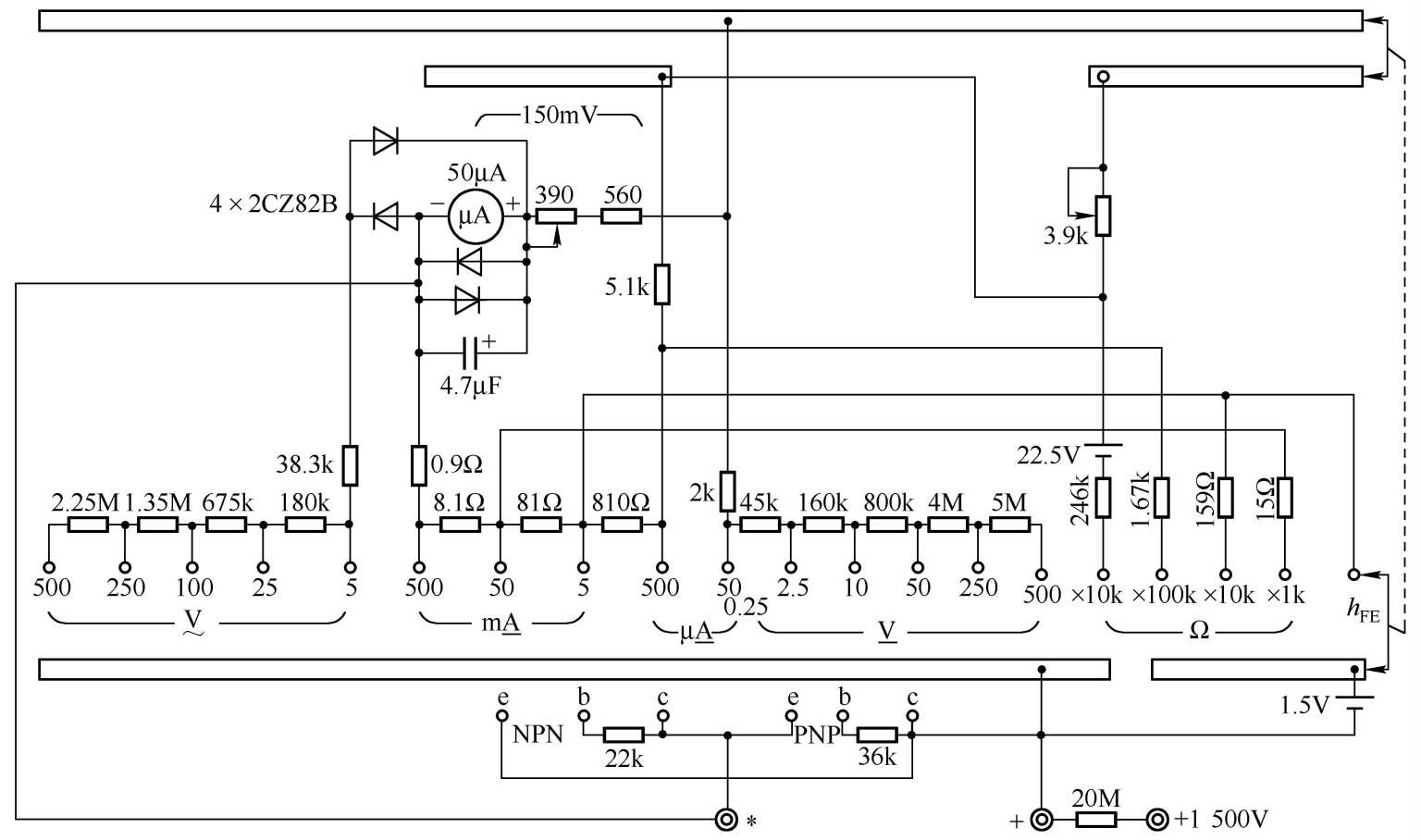

下面以U－201型万用表为例（电路如图 1－68所示），说明如何进行通电检查。

1）直流电流挡的检查

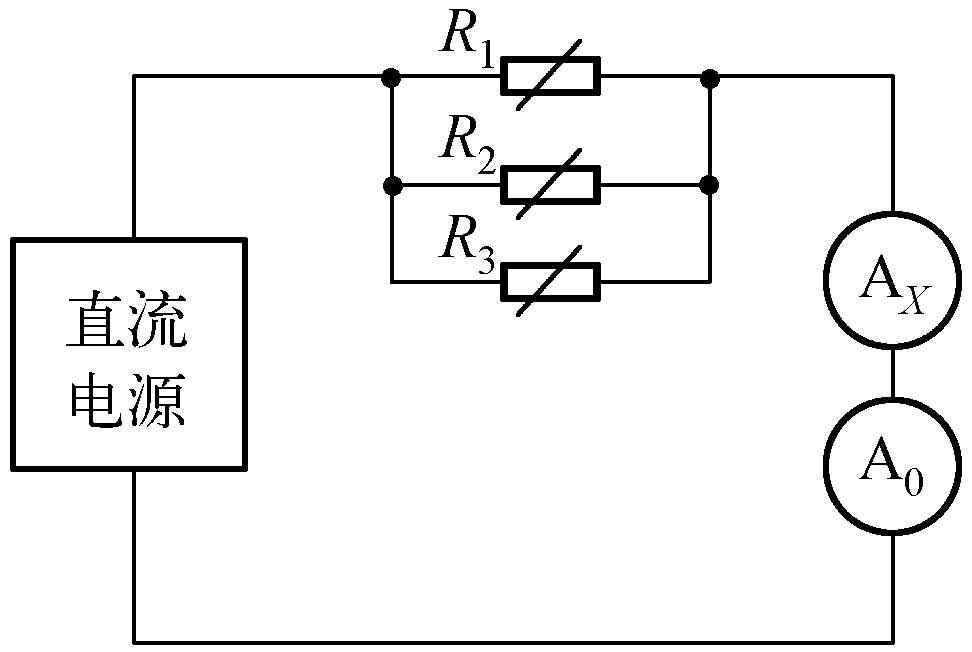

U－201型万用表的直流电流包括 50μA、0.5mA、5mA、50mA、500mA共 5个量程。检查时可按图 1－69所示电路进行。图中R ₁ 、R ₂ 、R ₃ 分别为粗调、中调、细调滑线电阻，A ₀ 为标准万用表，A _X 为被检万用表（置于直流电流挡）。

检测时先从最小量程开始，对带数字的刻度从零递增至满偏值，并记下对比读数，然后递减至零，也都记下读数。这样既可检查指针式表头直线性好坏，又可检查指针回零情况及被检表相对标准表的误差，只要误差不超出直流电流挡的允许误差，就说明被检万用表的表头和仪表内部电路正常。若误差较大，就需要拆下表头，对其灵敏度和内阻进行单独测量，经过调试修理合格后再重新装上，然后重新检测。如果发现某一挡偏差超标较多，说明该挡分流电阻有问题。

2）直流电压挡的检查

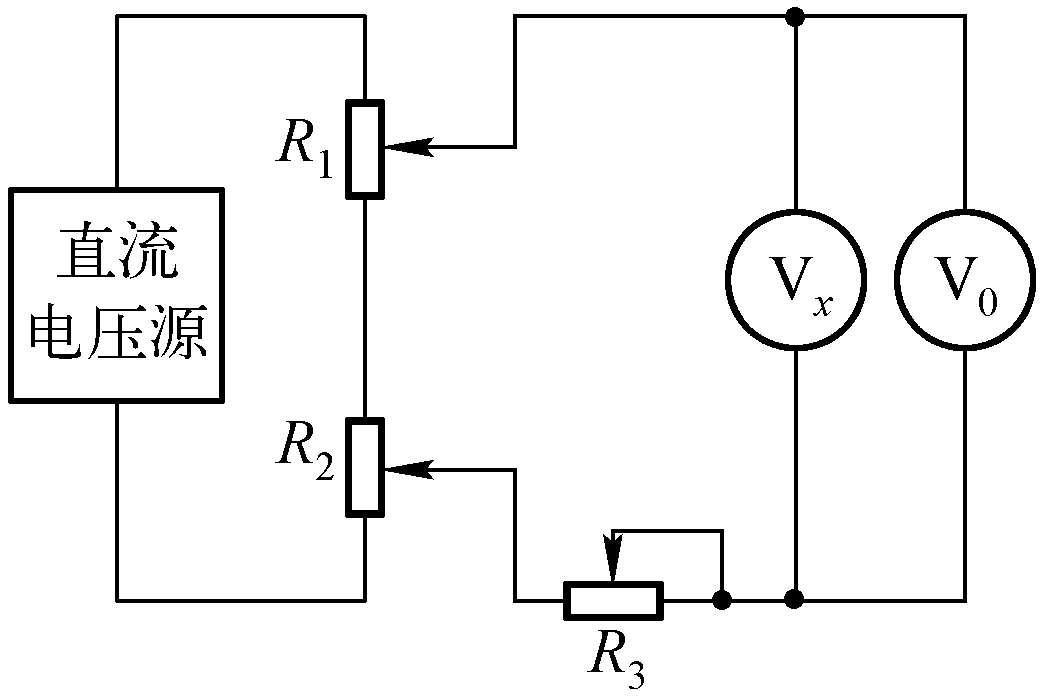

检查直流电压挡按图 1－70所示接线，图中 R ₁ 、 R ₂ 、 R ₃ 分别为粗调、中调、细调滑线电阻器或电位器，V ₀ 为标准电压表，V _x 为被检万用表（置于直流电压挡）。检测包括 0.25V、2.5V、10V、50V、250V、500V共 6个量程。先从低电压 0.25V量程开始，逐个对比检测并记录读数。根据被检表与标准表读数对比的误差大小，可以判断仪表内部线路的附加电阻是否有问题。

在业余条件下，可用DT390型数字式万用表作为“标准表”，根据其特性参数，可以算出读数为 0.25V、2.5V、10V、50V、250V、500V时准确度分别为 0.9％、0.6％、0.7％、1.6％、1.2％、1.7％，比指针式万用表的准确度 2.5％高 2级以上。

3）交流电压挡的检查

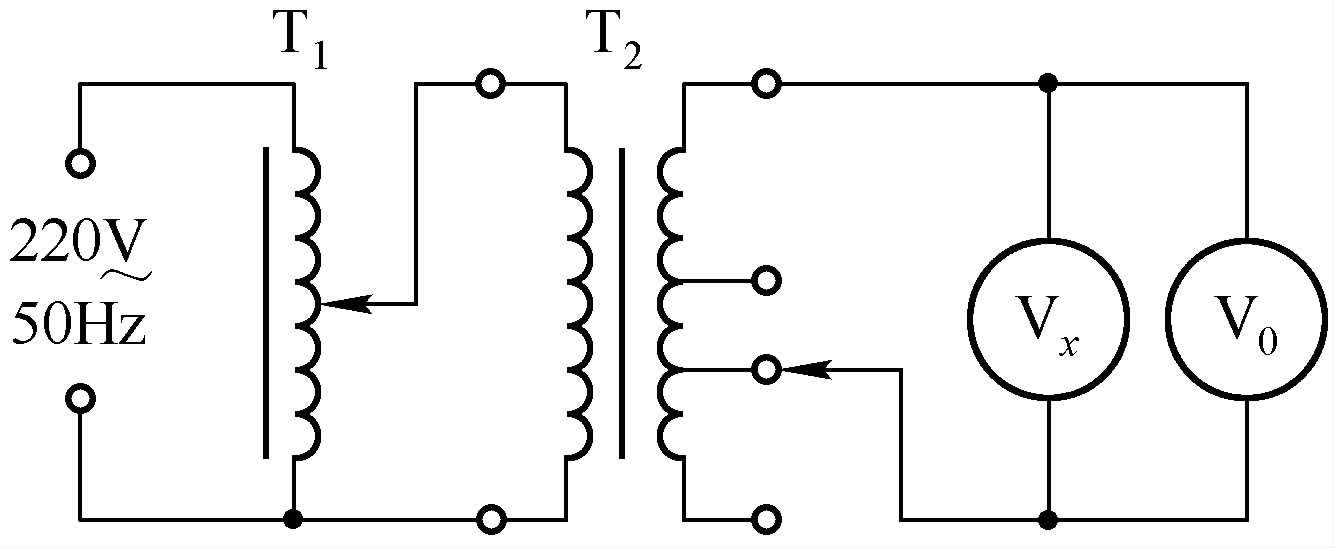

检查交流电压挡时可按图 1－71所示接线。图中，T ₁ 为可调自耦变压器，T ₂ 为隔离变压器，其抽头式的二次绕组便于选择输出电压，保证调节精度。如果自耦变压器的调节范围不够宽，可应用升压隔离变压器。V _x 为被检万用表（置于交流电压挡），V ₀ 为标准交流电压表。

对交流电压挡的检查，分为 5V、25V、100V、250V、500V共 5个量程。先从低量程（5V）开始，指针由零逐步地偏转到满度值，逐个进行对比检测，记录数据。将记录数据与标准表作比较，如果两次读数之差不超出允许误差，说明整流元件是完好无损的。如果误差较大甚至指针不偏转，说明整流元件损坏或电压回路中的串联电阻有问题。

4）电阻挡的检查

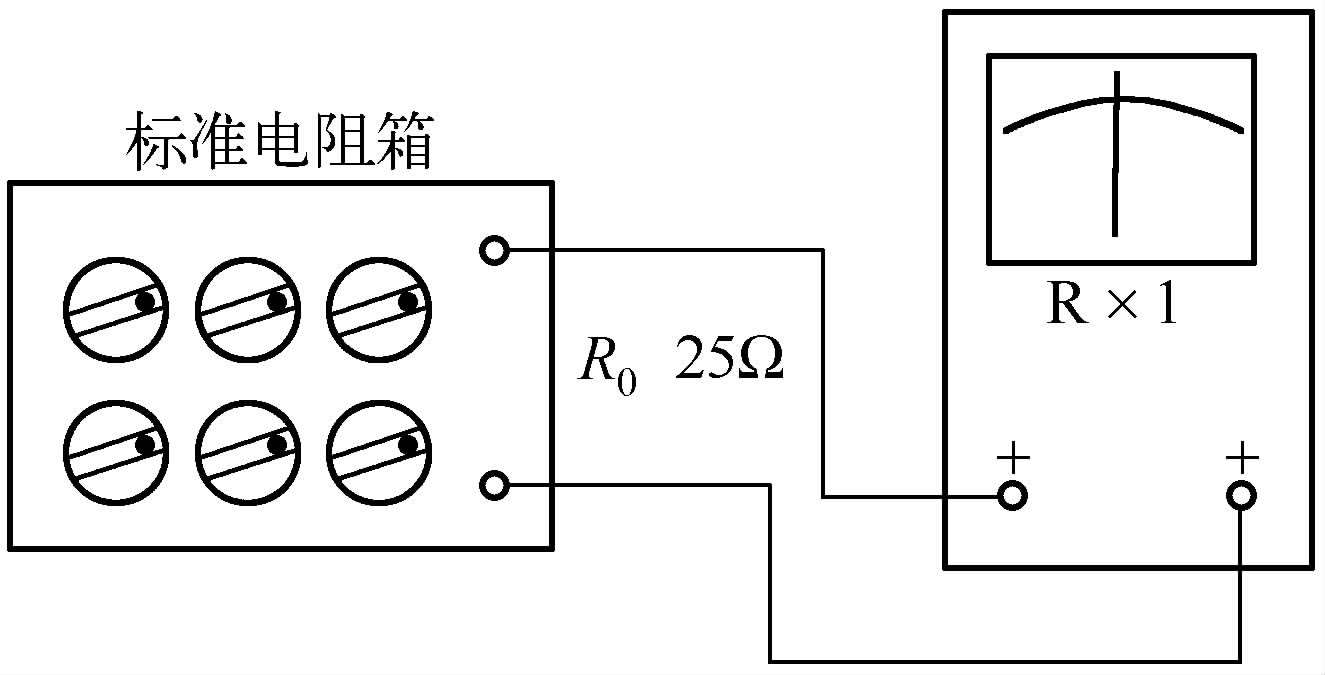

检查电阻挡时可按图 1－72所示接线，首先将万用表置于R×1挡，两表笔互相短接后看指针偏转是否到达“0Ω”刻度附近，通过调节调零电位器使指针恰好位于零位。同样对R×10、R×100、R×10k挡进行检查。如果指针都能调节到零位，说明万用表的内置电池电压是充足的，否则应更换内置 22.5V （15F20型）的叠层电池。如果R×1挡调不到零位，而其余各挡均能调到零位，则应更换内置 1.5V （R6型）的电池。
