1.3.2 指针式万用表检测二极管

加油站——指针式万用表检测普通二极管的原理

普通二极管（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可以估测出二极管是否损坏。

训练场 1——二极管引脚极性的判别

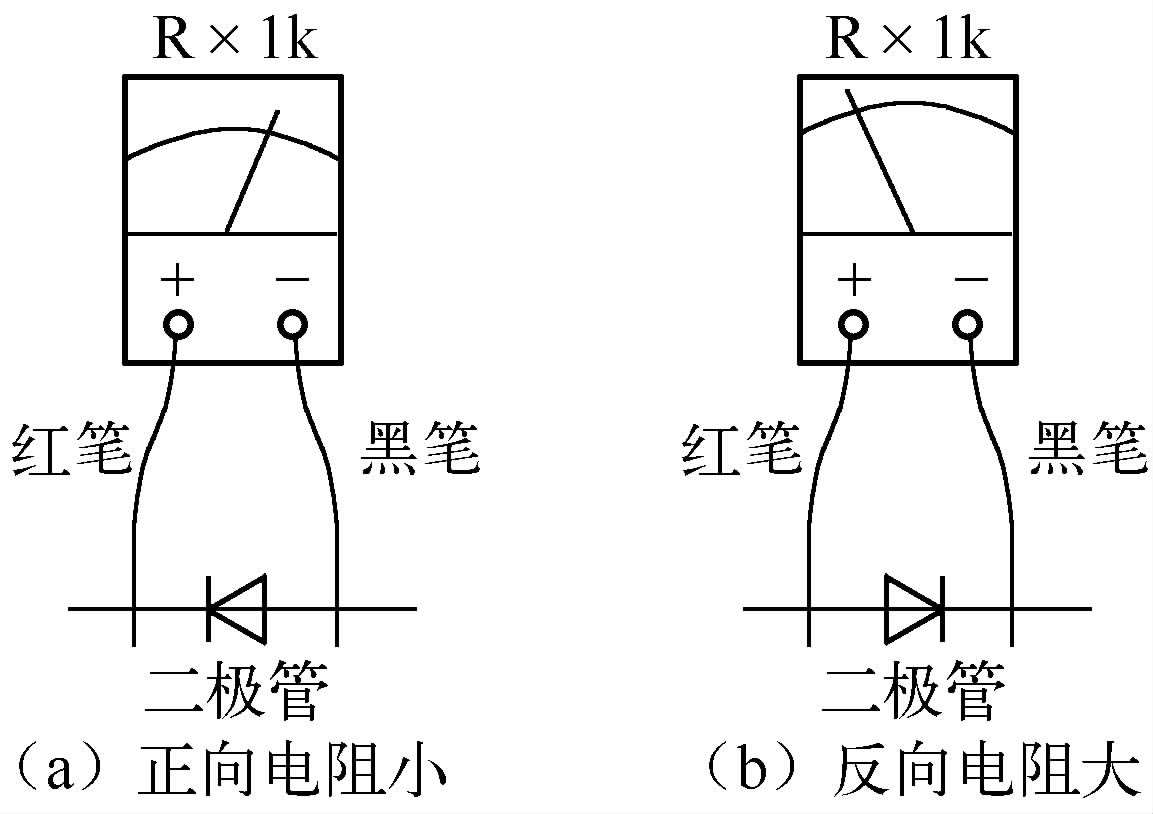

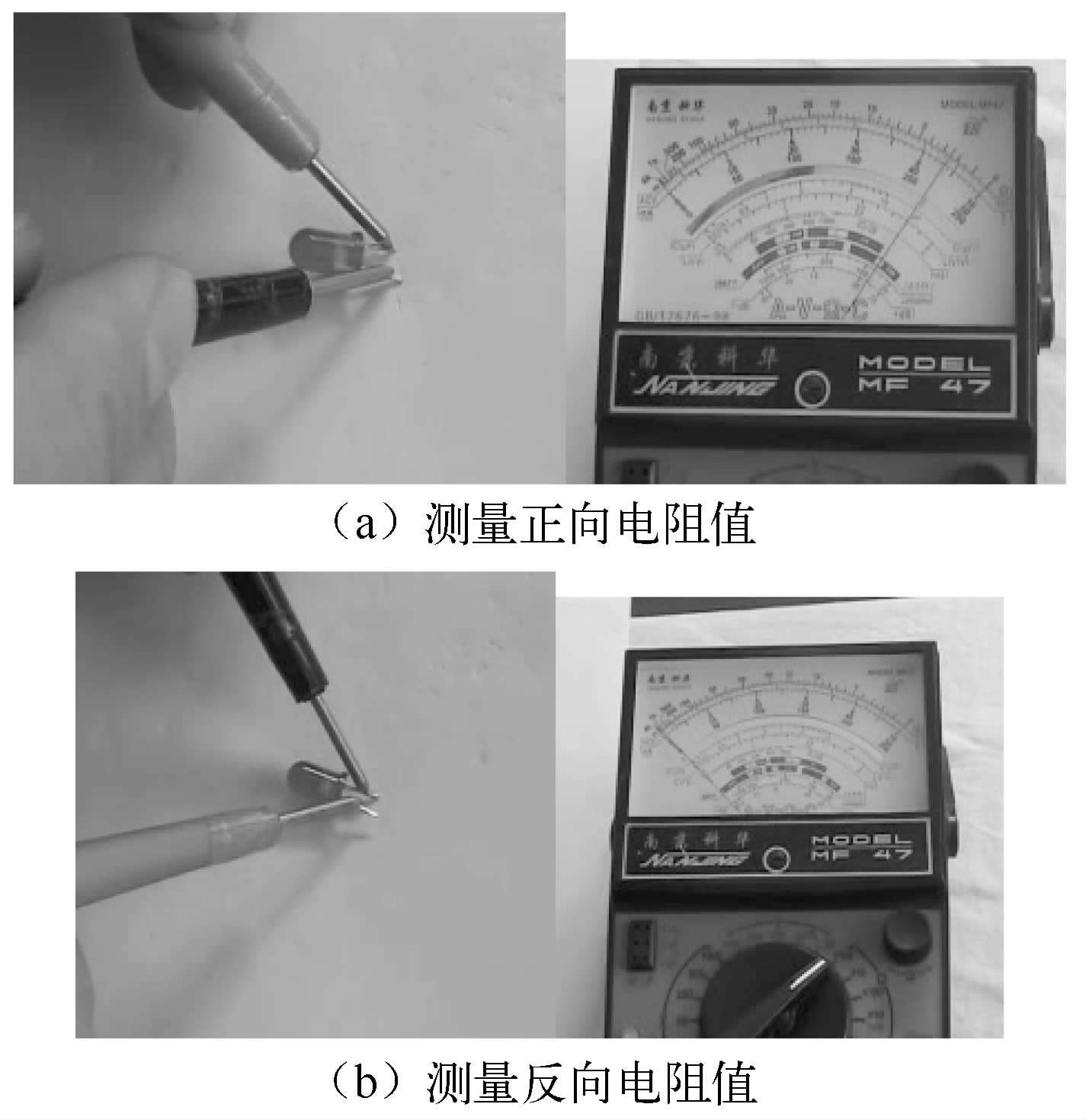

将万用表置于R×100挡或R×1k挡，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极，如图 1－57所示。

训练场 2——二极管质量好坏的判断

通常，锗材料二极管的正向电阻值为 1kΩ左右，反向电阻值为 300kΩ左右；硅材料二极管的电阻值为 5kΩ左右，反向电阻值为∞ （无穷大）。正向电阻越小越好，反向电阻越大越好；正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。

若测得二极管的正、反向电阻值均接近 0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏；若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。

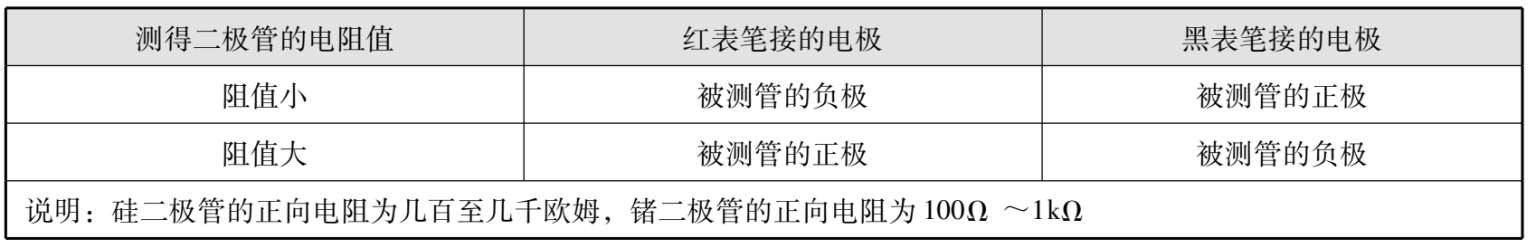

上述检测过程可归纳为表 1－9所示。

表 1－9规定的只是大致范围，实际上正、反向电阻不仅与被测管有关，还与万用表的型号有关。各种型号的万用表R×1k挡的欧姆中心值不同，向二极管提供的电流不同，反映在电阻值上就有一定差异。若选择R×100挡，或R×10挡、R×1挡，则电阻挡越低，向被测管提供的电流越大，测出的电阻值就越小。

指点迷津

单向导电二极管，一个正极一负极——二极管的核心器件是PN结，它具有单向导电性，这是指针式万用表测量二极管的理论依据。二极管有两个电极，与P端连接的是正极，与N端连接的是负极。

正反测量比阻值，一大一小记清楚——正向测量时电阻值小（因为PN结正向导通），反向测量时电阻值大（因为PN结反向截止），记清楚两次测量的电阻值，然后进行比较。

阻值小者看表笔，黑正红负定电极——阻值小的那一次测量中，与黑表笔相连接的是正极，与红表笔相连接的是负极。

反向测量针不动，在路测量有特殊——二极管的反向电阻为几千欧，甚至接近无穷大，所以测量时表针基本不动。如果是在路测量二极管的反向电阻，则表针要动，会有一定的阻值。

正反都通芯击穿，正向无穷芯开路——如果正、反向测量时二极管都导通（均有一定的电阻值），说明二极管内部的PN结已经击穿损坏；如果正向测量时电阻值为无穷大，则PN结开路。

训练场 3——指针式万用表检测稳压二极管

稳压二极管是利用反向击穿电流在较大范围内变化时，二极管两端电压变化很小的原理制成的。稳压二极管稳压时工作在反向电击穿状态，这就是稳压二极管的特性。

1）稳压二极管极性的检测

对标志不清楚的稳压二极管，可用万用表判别其极性，测量的方法与普通二极管相同。即用万用表R×1k挡，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。

2）稳压二极管稳压值的检测

稳压值在 15V以下的稳压二极管，可用MF47型万用表直接测量其稳压值，方法如下。

（1）选择“R×10k”挡，然后调零。

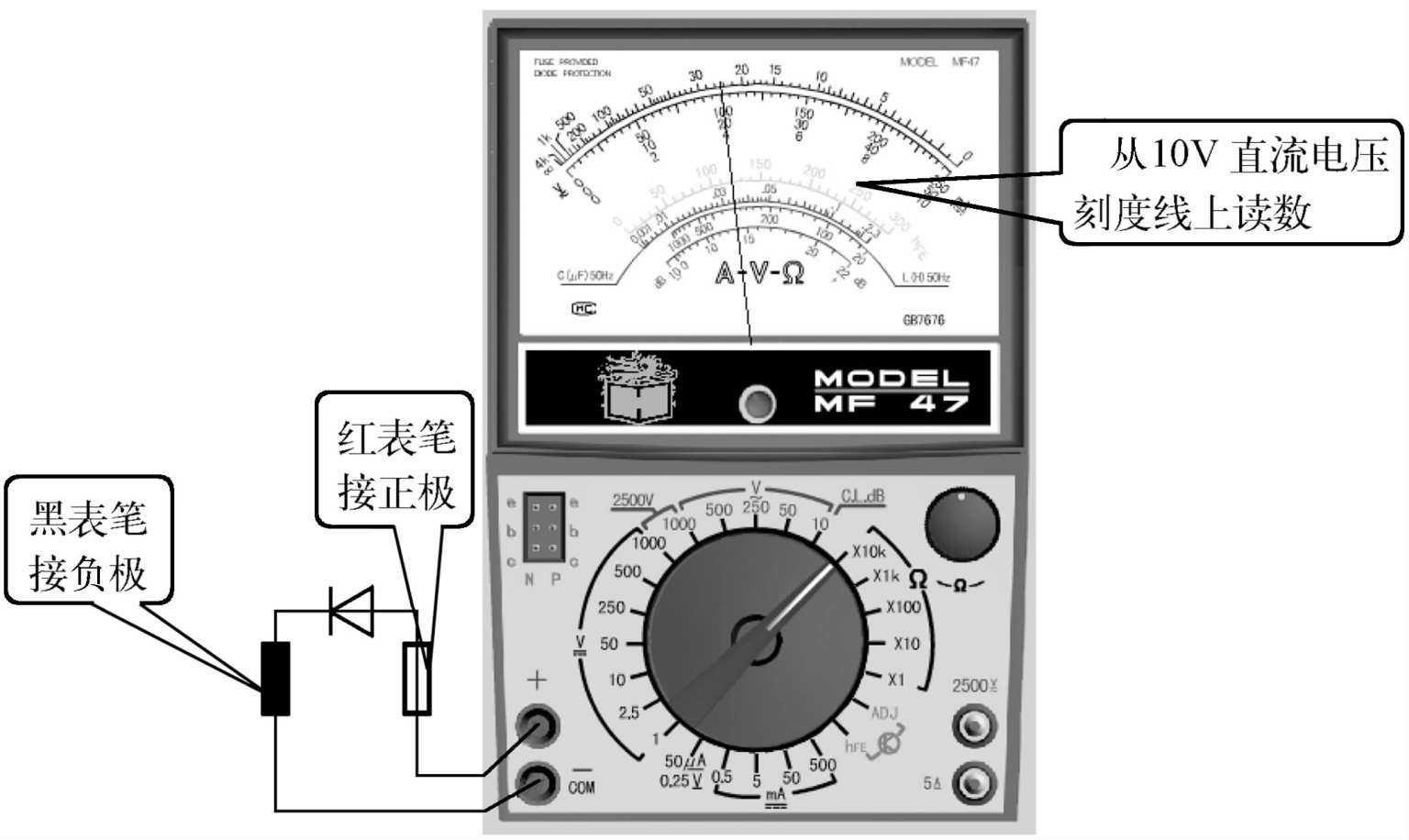

（2）用万用表的红表笔接二极管的正极、黑表笔接二极管的负极，从万用表直流电压挡10V刻度线上读取数值，如图 1－58所示。

（3）用公式U _Z ＝（10－读数值）×U _S ／10（V）计算出稳压值。公式中，U _S 为万用表内两种电池之和。计算时要注意，MF47型万用表的“R×10k”挡有 9V和 15V电池两种型号，10表示电压的满刻度值。

例如，若测得某一稳压二极管万用表的指针读数刚好是 4，而该表内电池电压为 9＋1.5＝10.5（V），则该稳压二极管的稳压值为U _Z ＝（10－4）×10.5／10＝6.3（V）。

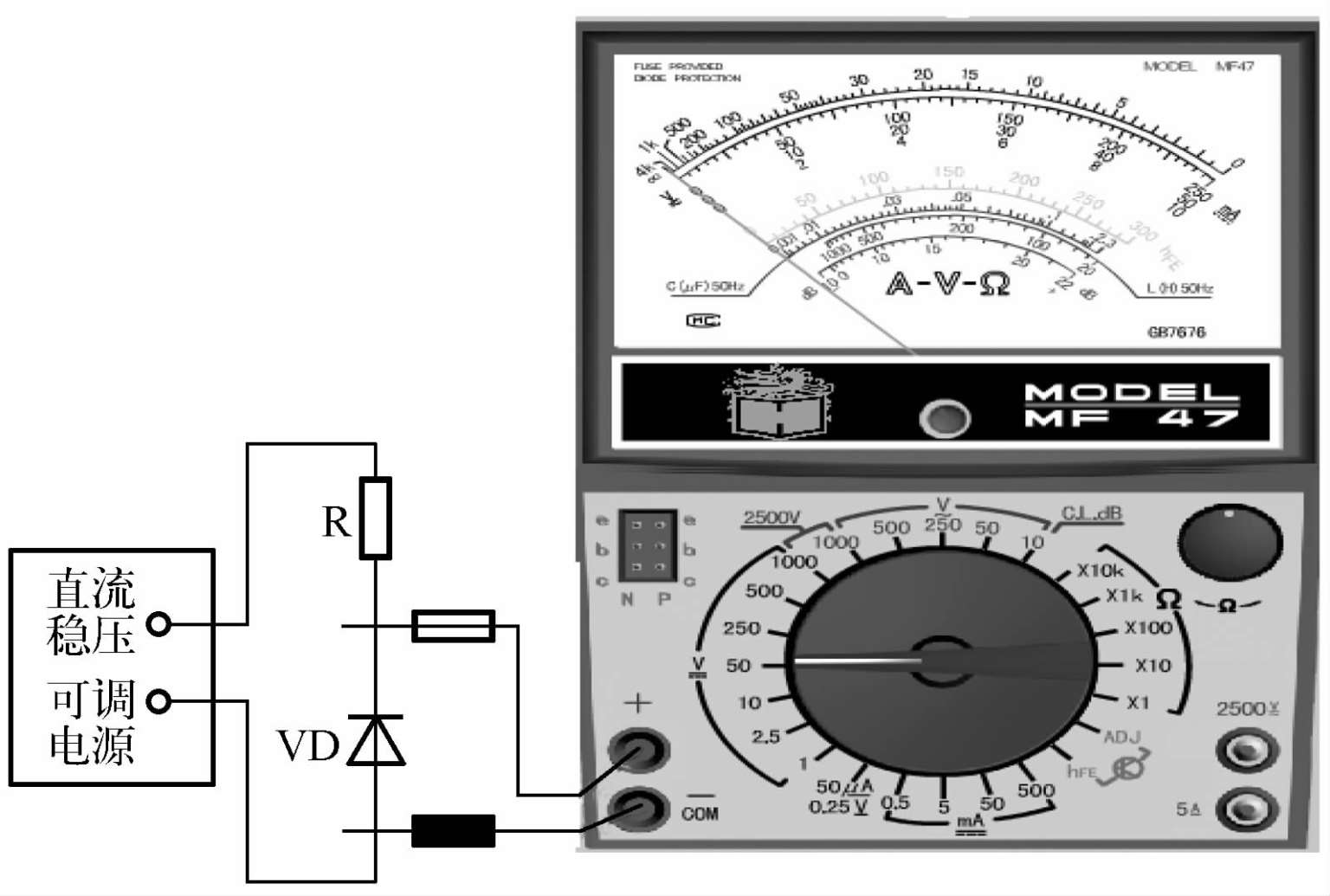

对于稳压值大于或等于 15V的稳压二极管，用一个输出电压大于稳压值的直流电源（如 0～ 30V连续可调直流稳压电源），通过限流电阻R （如 1.5kΩ）给稳压二极管加上反向电压，用万用表直流电压挡即可测量出稳压二极管的稳压值，如图 1－59所示。测量时，适当选取限流电阻R的阻值，使稳压二极管反向工作电流为 5～ 10mA。

中转站——稳压管与普通二极管的鉴别

训练场 4——指针式万用表检测发光二极管

1）正、负极性的判别

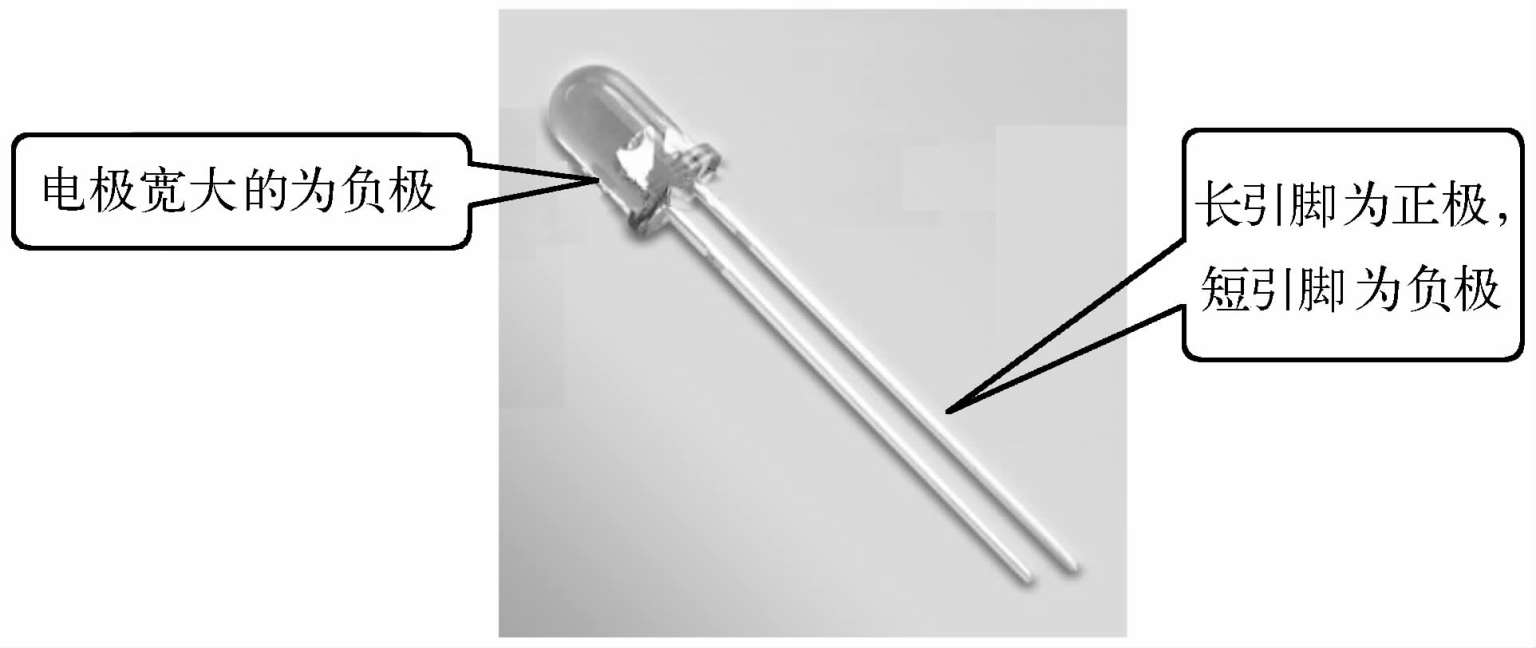

发光二极管多采用透明树脂封装，管心下部有一个浅盘，管内电极宽大的为负极，而电极窄小的为正极。也可从管身形状和引脚的长短来判断。通常，靠近管身侧向小平面的电极为负极，另一端引脚为正极；长引脚为正极，短引脚为负极，如图 1－60所示。

2）性能好坏的测量

用万用表R×10k挡测量发光二极管的正、反向电阻，如图 1－61所示。正常时，正向电阻值为 15～ 40kΩ （此值越小越好）；反向电阻大于 500kΩ，趋近于无穷大。若测得正、反向电阻值均接近零，则说明该发光二极管内部已击穿损坏。若测得正、反向电阻值均为无穷大，则说明该发光二极管已开路损坏。若测得的反向电阻值远小于 500kΩ，则说明该发光二极管已漏电损坏。

训练场 5——指针式万用表检测光敏二极管

1）电阻测量法

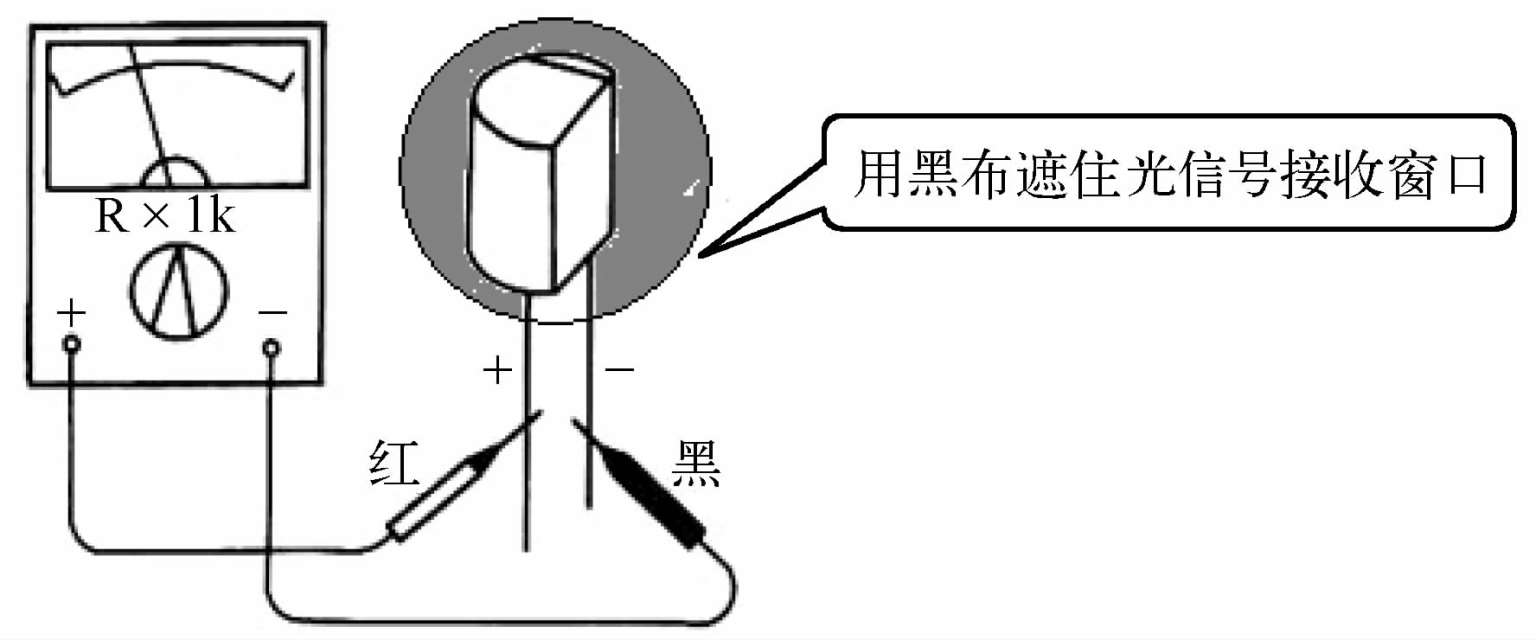

（1）先用黑纸或黑布遮住光敏二极管的光信号接收窗口，然后用万用表R×1k挡测量光敏二极管的正、反向电阻值，如图 1－62所示。正常时，正向电阻值在 10～ 20kΩ之间，反向电阻值为∞ （无穷大）。若测得正、反向电阻值均很小或均为无穷大，则说明该光敏二极管漏电或开路损坏。

（2）去掉黑纸或黑布，使光敏二极管的光信号接收窗口对准光源，然后观察其正、反向电阻值的变化。正常时，正、反向电阻值均应变小，阻值变化越大，说明该光敏二极管的灵敏度越高。

2）电压测量法

将万用表置于 1V直流电压挡，黑表笔接光敏二极管的负极，红表笔接光敏二极管的正极，将光敏二极管的光信号接收窗口对准光源。正常时应有 0.2～ 0.4V电压（电压与光照强度成正比）。

3）电流测量法

将万用表置于50μA或500μA电流挡，红表笔接正极，黑表笔接负极，正常的光敏二极管在白炽灯光下，随着光照强度的增加，其电流从几微安增大至几百微安。 okAcHcPe4A2wulB5WUwMr/KR95M1QmaTmD5I5sAt4W3TyQculbLmZIFkcoqoaspJ
