1.3.1 指针式万用表检测电容器

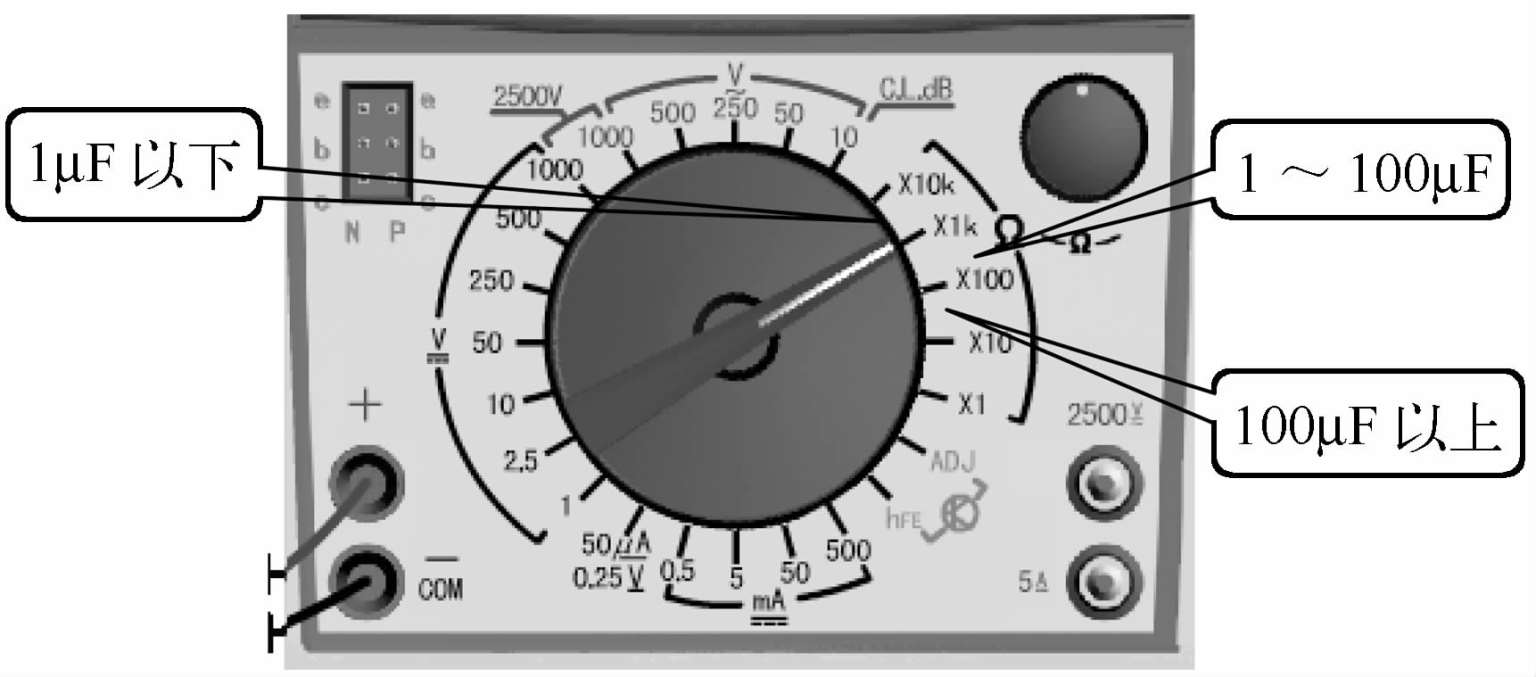

电容器的好坏可用指针式万用表的电阻挡检测。检测时，首先根据被测电容器容量的大小，将万用表的转换开关置于适当的“Ω”挡，根据电解电容器容量大小，通常选用万用表的“R×100”、“R×1k”、“R×10k”挡进行测试判断。例如，100μF以上的电容器用“R×100”挡，1～ 100μF的电容器用“R×1k”挡，1μF以下的电容器用“R×10k”挡，如图 1－54所示。
图 1－54 不同容量电容器判别时电阻挡的选择

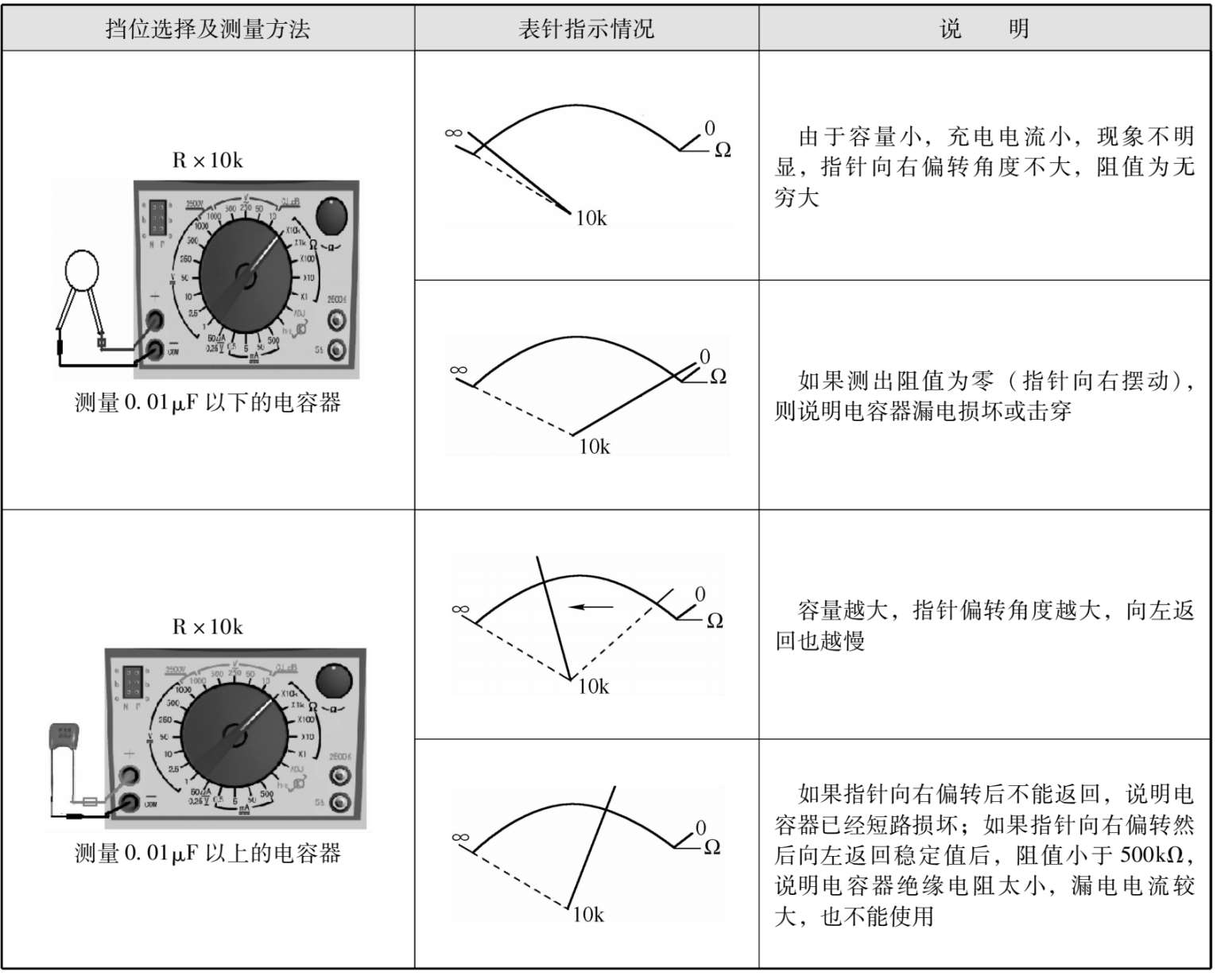

用指针式万用表检测无极性电容器的具体方法见表 1－7。
表 1－7 用指针式万用表检测无极性电容器的方法
通常有极性（电解）电容器的容量比无极性（非电解）电容器的容量大，测量时，应根据不同容量选择合适的量程。一般来说，容量在 1～ 47μF的电容器检测，可用R×1k挡测量，大于 47μF的电容器可用R×100挡测量。具体检测方法见表 1－8。

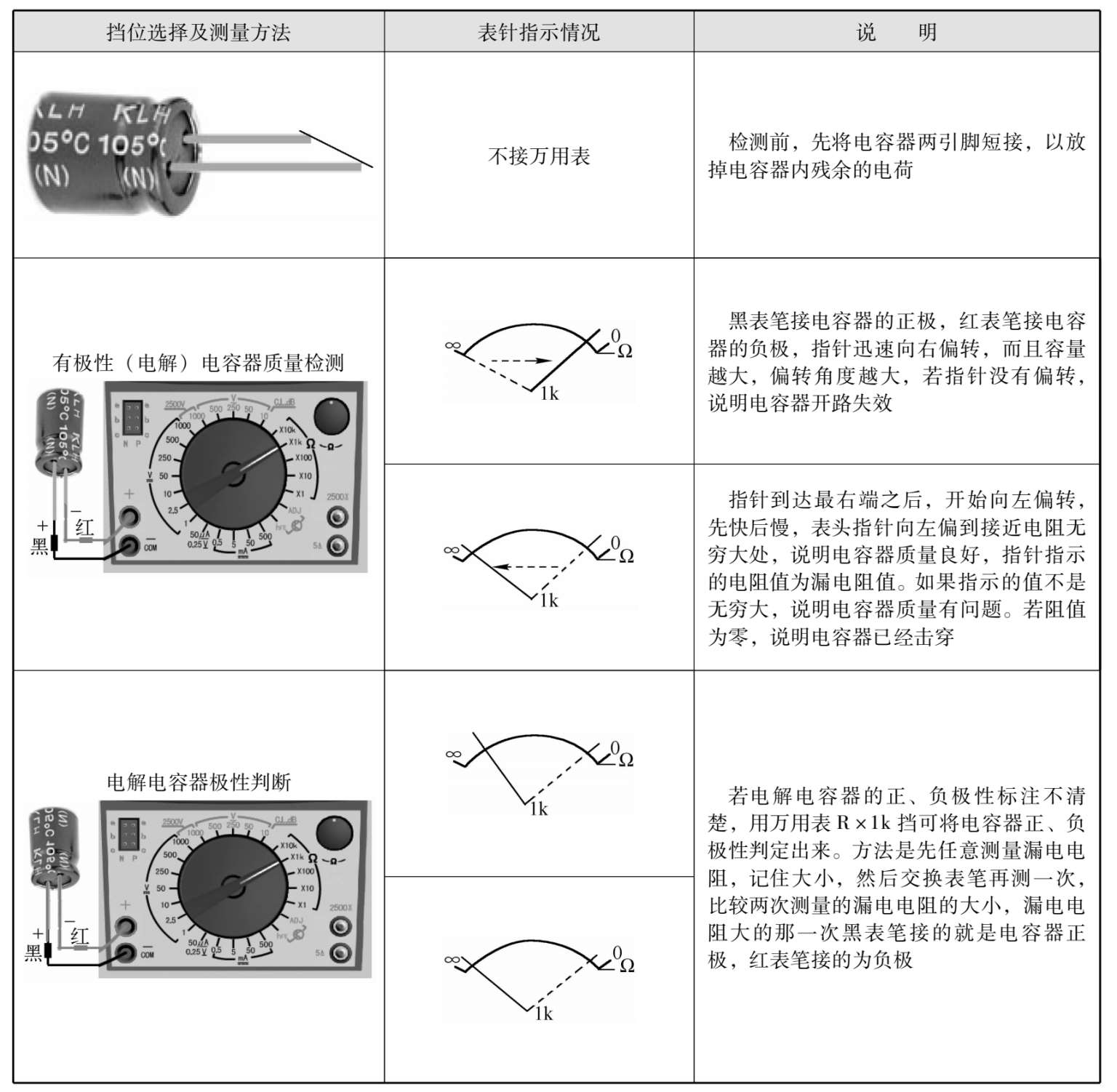

表 1－8 用指针式万用表检测有极性电容器的方法
实际使用经验表明，电解电容器的漏电阻一般应在几百千欧以上，否则，将不能正常工作。
在测试中，若正向、反向测量时均无充电现象（即指针不动），说明电容器容量消失或内部短路，不能再使用；若所测阻值很小或为零，说明电容器漏电严重或已击穿损坏，也不能再使用。
如果指针不动，说明电容器已经断路损坏；如果指针向右偏转但不能向左返回，说明电容器已经短路损坏；如果指针向右偏转然后向左返回稳定后，指针指示的阻值小于 500kΩ，说明电容器绝缘电阻太小，漏电电流较大，也不能使用。
指点迷津1
指针式万用表测试电容器的质量口诀
使用电阻 1k挡，表笔各接一极端。
表针摆到接近零，然后慢慢往回返。
达到某处停下来，返回越多越康健。
到零不动有短路，返回较少有漏电。
开始测量表不走，电容内部线路断。
表针摆幅看容量，积累经验巧判断。
测前放电保安全，换个量程来校验。
指点迷津 2
指针式万用表检测电容器宜与忌
（1）指针式万用表只能用来大致判断电容器的好坏，不能将容量测得很准。
（2）电解电容器是允许有一定漏电的，漏电大小与表笔的接法有关。正确的接法是红表笔接电容器的负极，黑表笔接正极，这时漏电小；反之，即使是好的电容器漏电也会加大，这是正常的。利用这一特点，可判断标记不清的电解电容器引脚的正、负极性，如图 1－55所示。

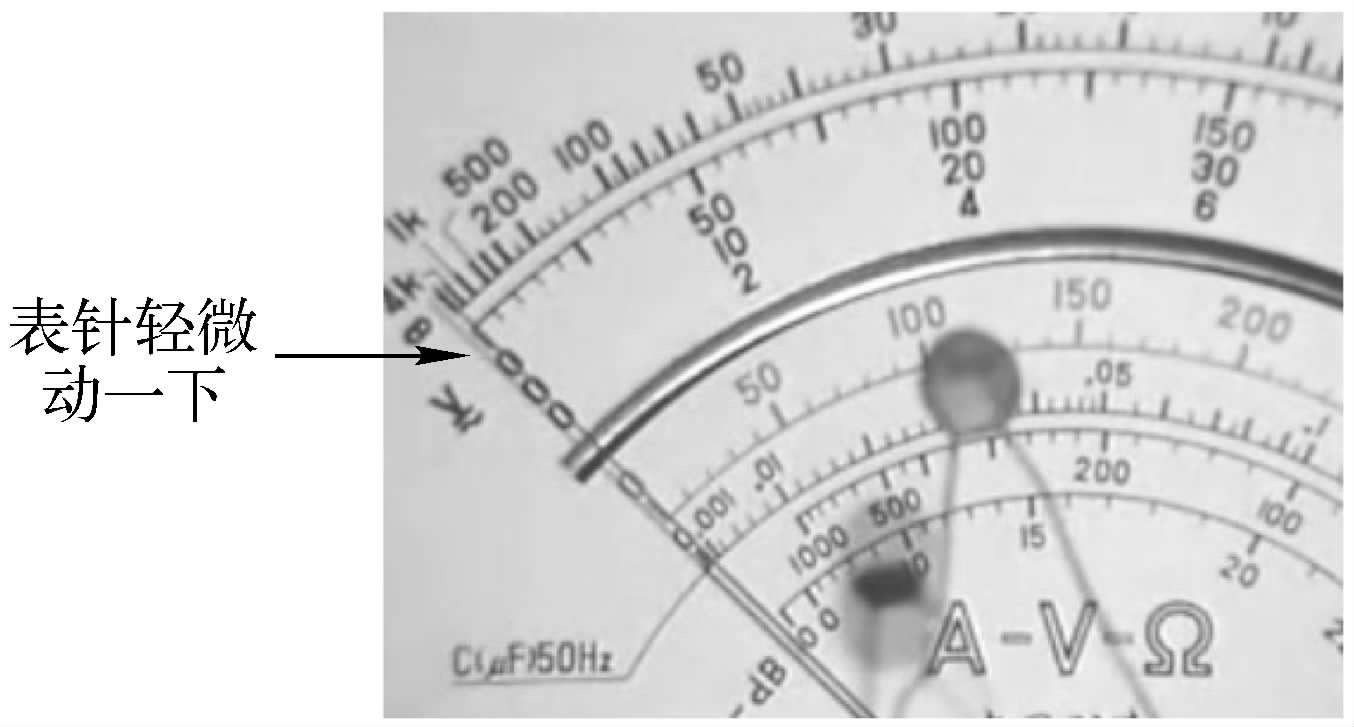

（3）瓷片电容、涤纶电容一般容量较小，可用R×10k挡来测量；对于0.01μF以上的电容，还是可以看到表针有一点偏转的，如图 1－56所示。
图1－55 判断标记不清的电解电容器引脚极性

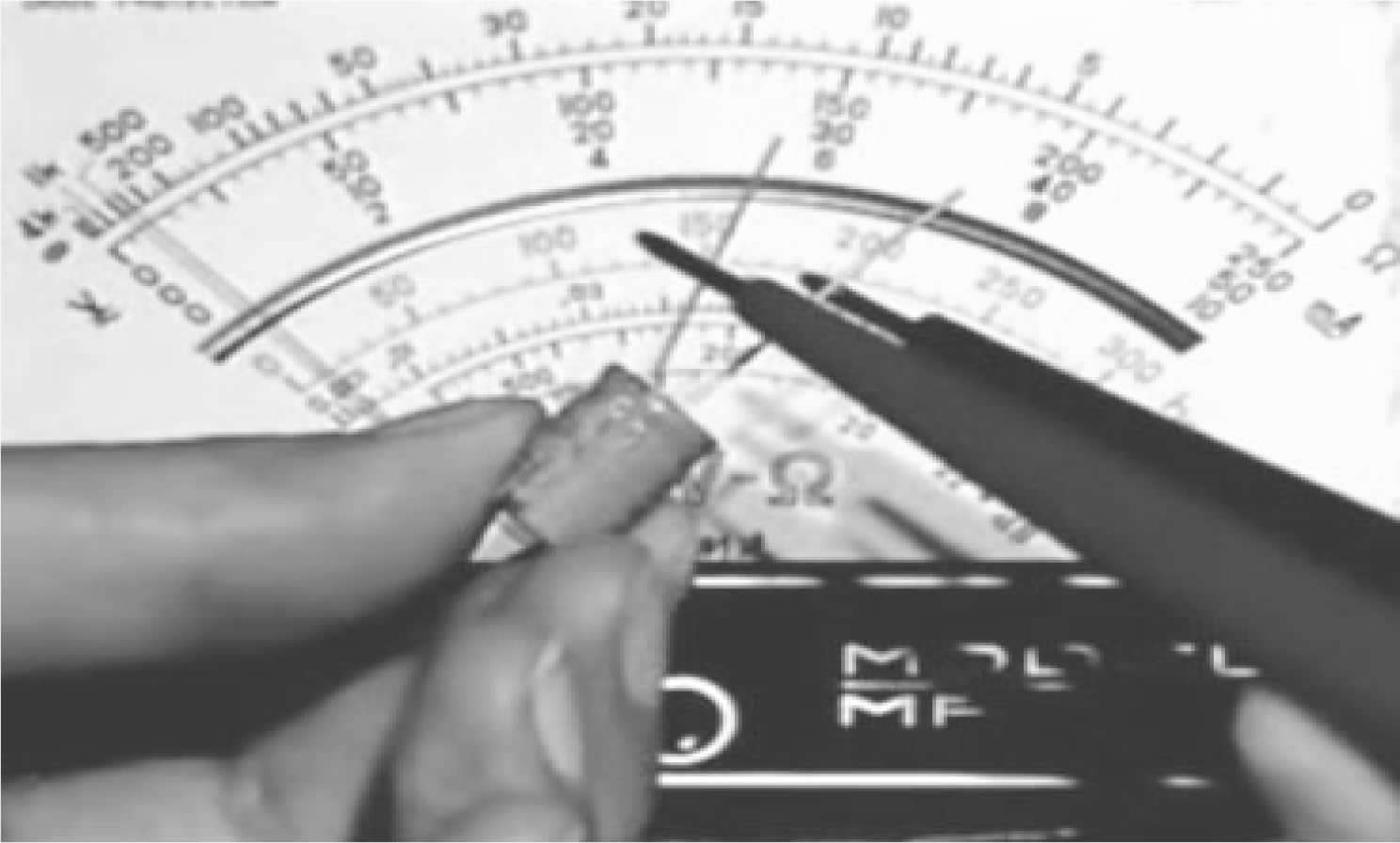

图 1－56 测量瓷片电容
