1.2.5 指针式万用表测量直流电流

加油站——指针式万用表测量直流电流的原理

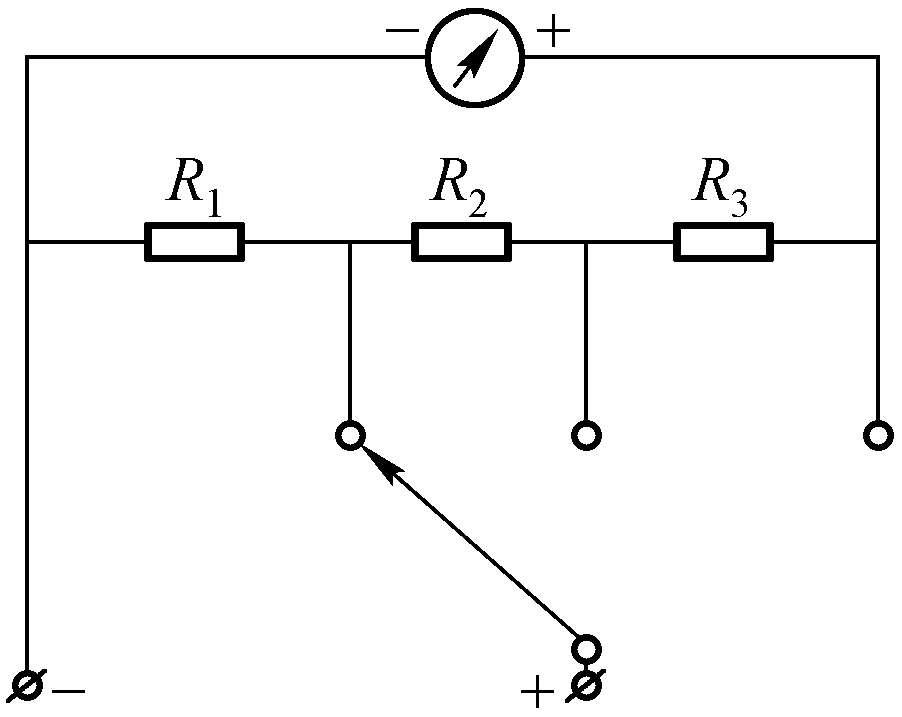

万用表直流电流测量电路用磁电系微安表头并联一些分流电阻构成多量程，一般采用闭路式分流器，如图 1－47所示。万用表测量直流电流时，转换开关拨到直流电流挡，测量电路与表头构成一个直流电流表，被测电流的一部分或大部分通过分流电阻R ₁ ，而小部分电流通过表头，从而扩大了直流电流挡的量程。分流电流的大小与分流电阻的大小成反比，改变分流电阻的阻值，就能改变电流测量范围。

训练场——指针式万用表测量直流电流

1）插接表笔

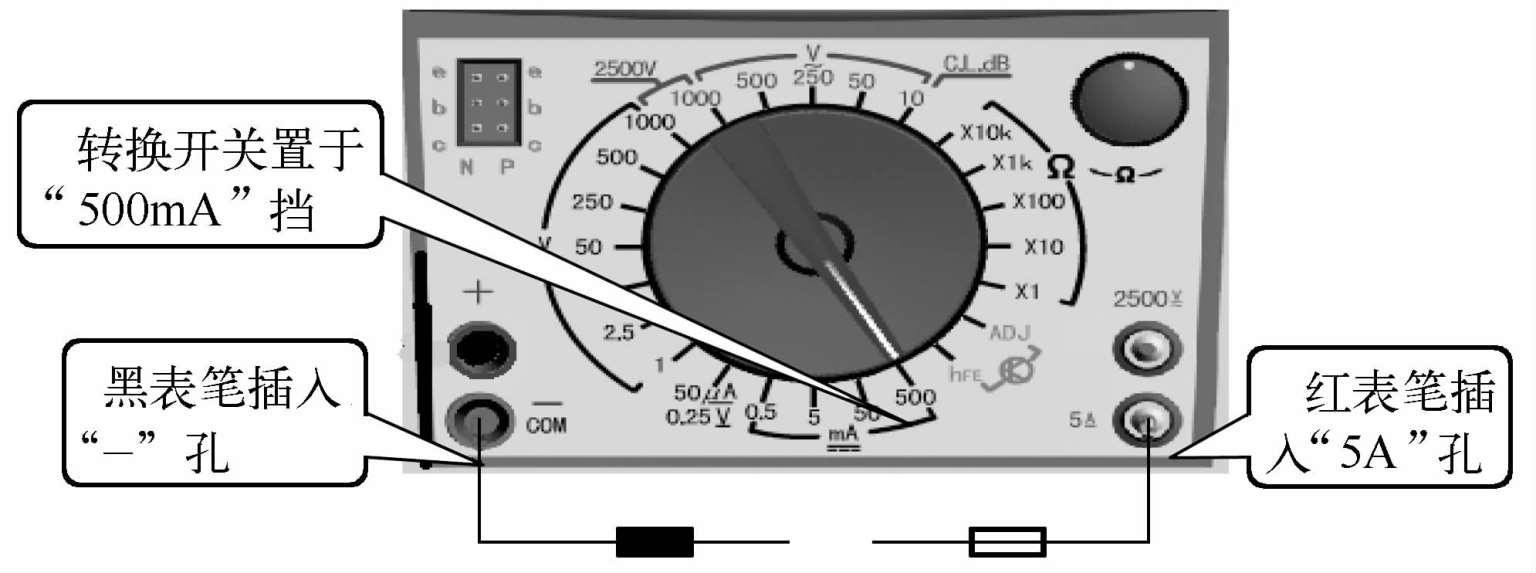

指针式万用表测直流电流时，黑表笔插入“－”插孔，当电流比较小（一般为 500mA）时，红表笔插入“＋”插孔，当电流比较大时，红表笔插入测大电流的专用插孔，如 5A、10A插孔。

2）选择量程

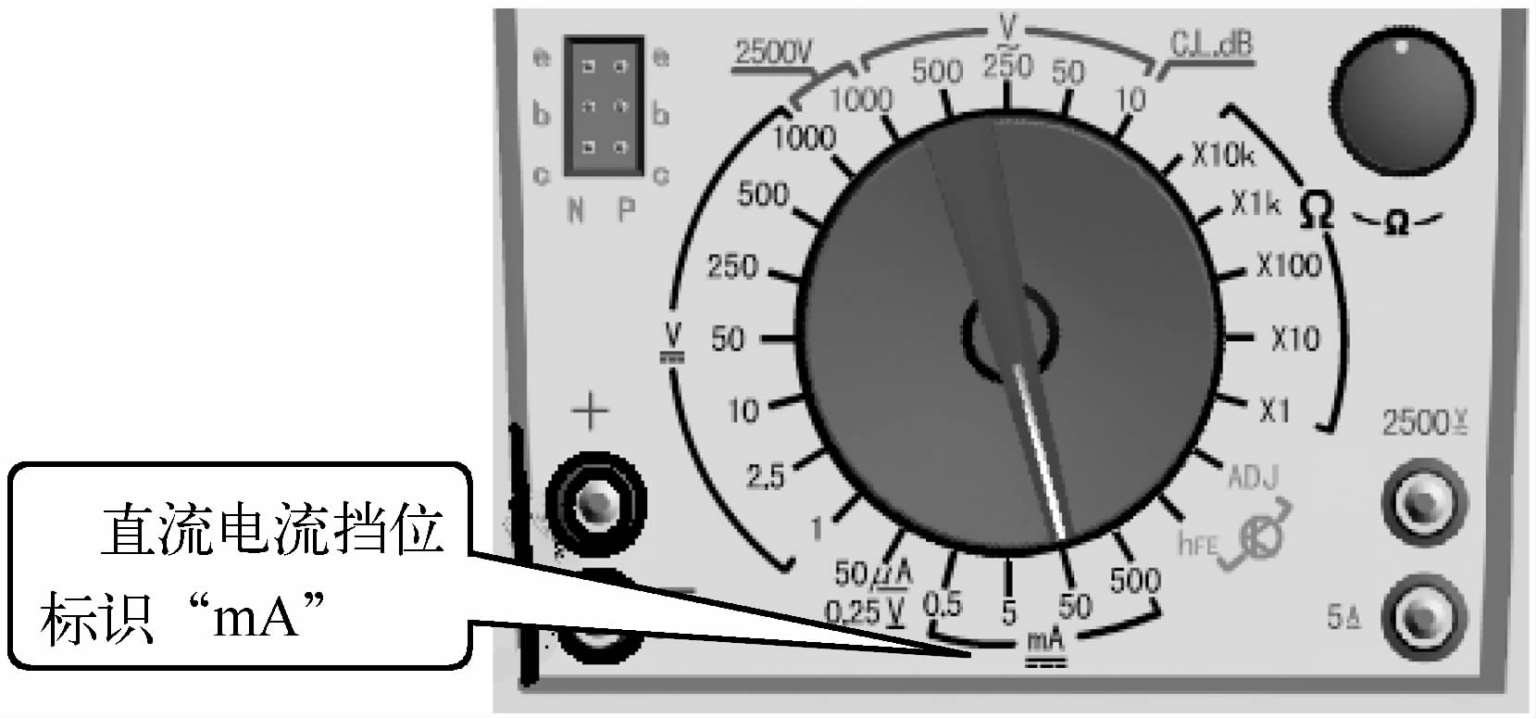

测量前，将转换开关拨到直流电流挡，估计被测电流的大小，选择合适的量程。指针式万用表的量程一般有 0.05mA、0.5mA、5mA、50mA、500mA等，基本上可满足电工测量的需要，如图 1－48所示。

如果不知道被测电流的大小，可先选最大电流挡试测，根据指针的偏转度，再选择合适的量程。

3）测量

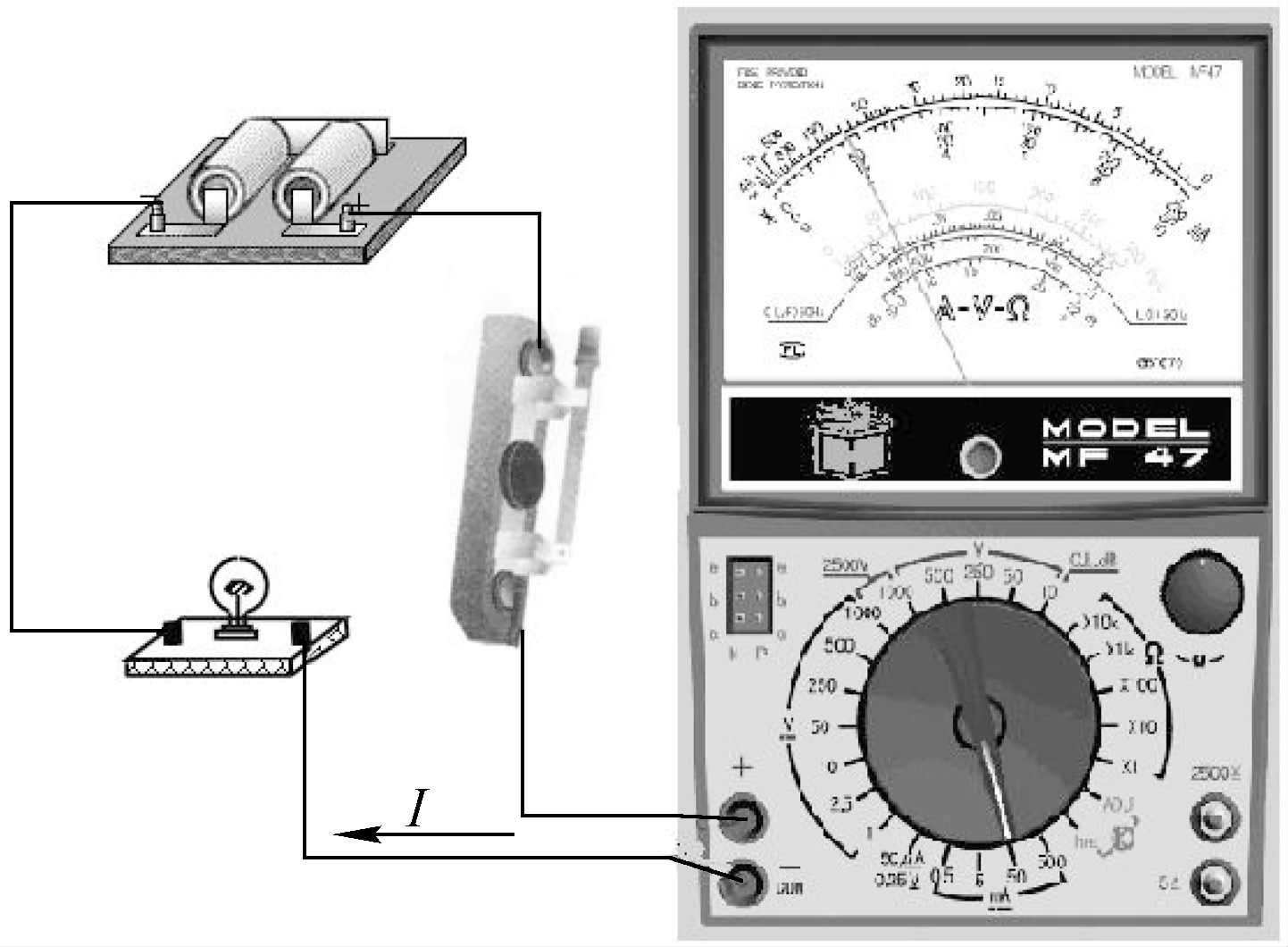

测量前先断开电路，将万用表表笔串联接入被测电路中（红表笔接高电位端，黑表笔接低电位端），再接通电源进行测量，如图 1－49所示。若指针反偏，表示红表笔接的是低电位端、黑表笔接的是高电位端，需要将红、黑表笔对调后再进行测量。

万用表本身的内阻很小，如果误将万用表与负载并联，就会造成短路，烧坏万用表。如果不知道被测电流的大小，可先选最大电流挡试测，根据指针的偏转度，再选择合适的量程。

4）读数

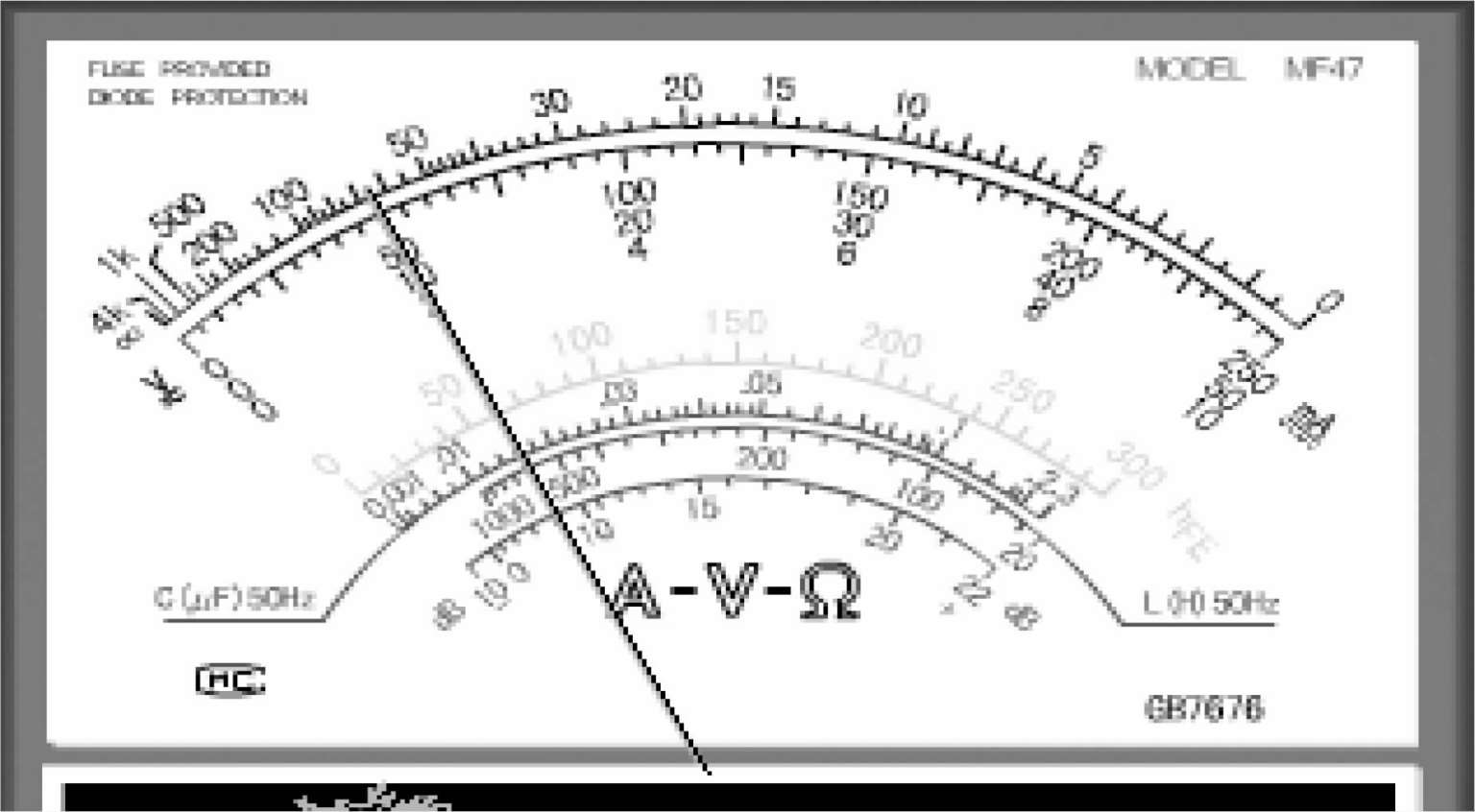

根据指针稳定时的位置及所选量程，正确读数。如图 1－50所示，如果所选的量程是50mA，第二条交直流标度尺刚好有 0～ 50的数据（第二组），可以直接读取测量值，指针又指在 10上，所以此次测量直流电流的值为 10mA。

指点迷津 1

量程开关拨电流，确定电路正负极——指针式万用表都具有测量直流电流的功能，但一般不具备测量交流电流的功能。在测量电路的直流电流之前，需要首先确定电路的正、负极性或电流的流向。

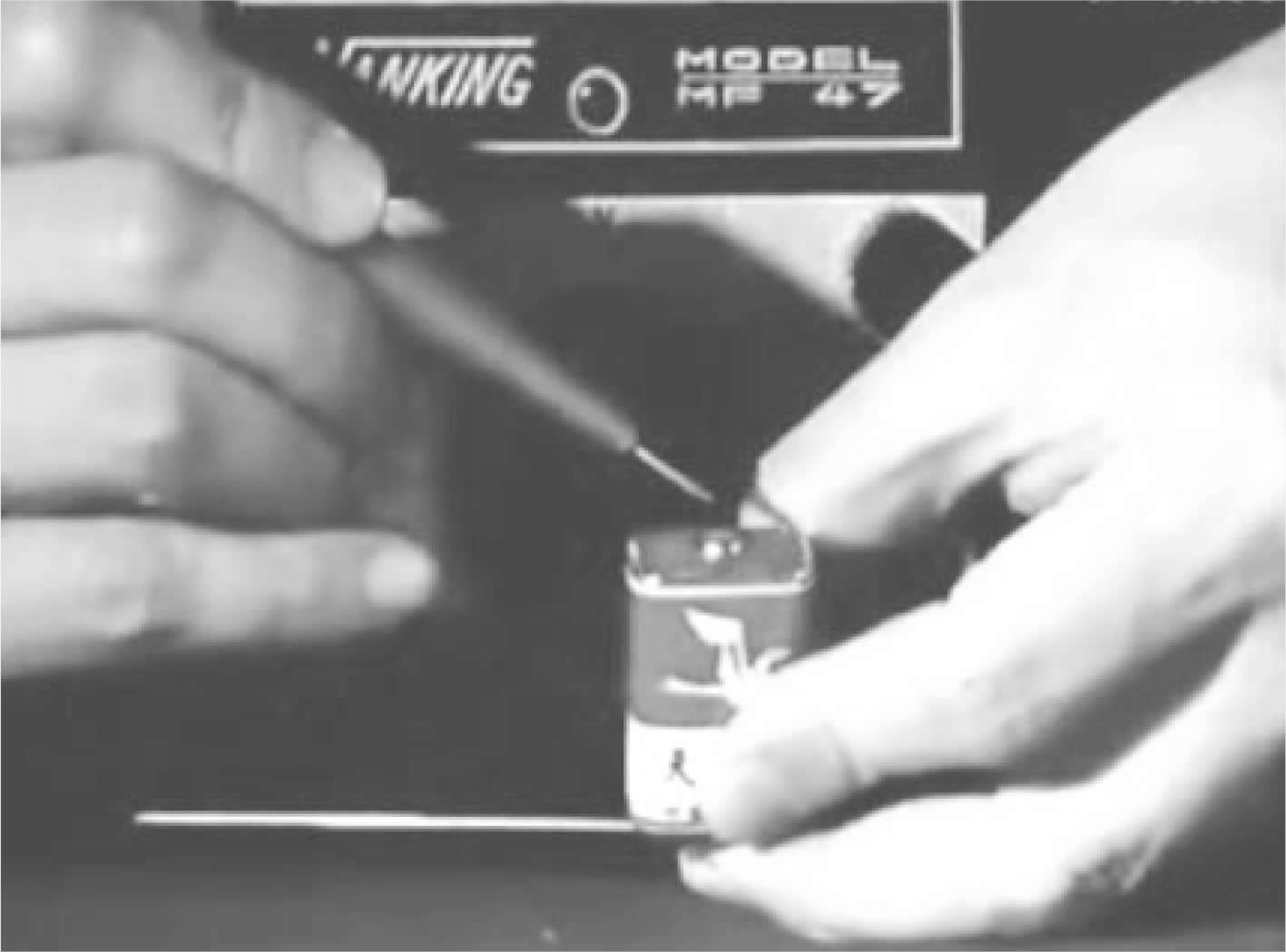

红色表笔接正极，黑色表笔要接负——这是正确使用表笔的问题。测量时，红色表笔接电源正极（或高电位端），黑色表笔接电源负极（或低电位端），如图 1－51所示为测量电池电流的方法。

表笔串接电路中，高低电位要正确——这又是关于表笔与被测量电路的连接方式问题，在测量之前，要将被测电路断开后再接入万用表。红色表笔接电路的高电位端（或电源正极），黑色表笔接电路的低电位端（或电源负极），这与测量直流电压时表笔的连接方法完全相同。

注意，如果误将万用表与负载并联，就会造成短路，烧坏万用表。

挡位由大换到小，换好量程再测量——在测量电流之前，可先估计一下电路电流的大小，若无法估计电路电流的大小，最好的方法是将挡位由大换到小。

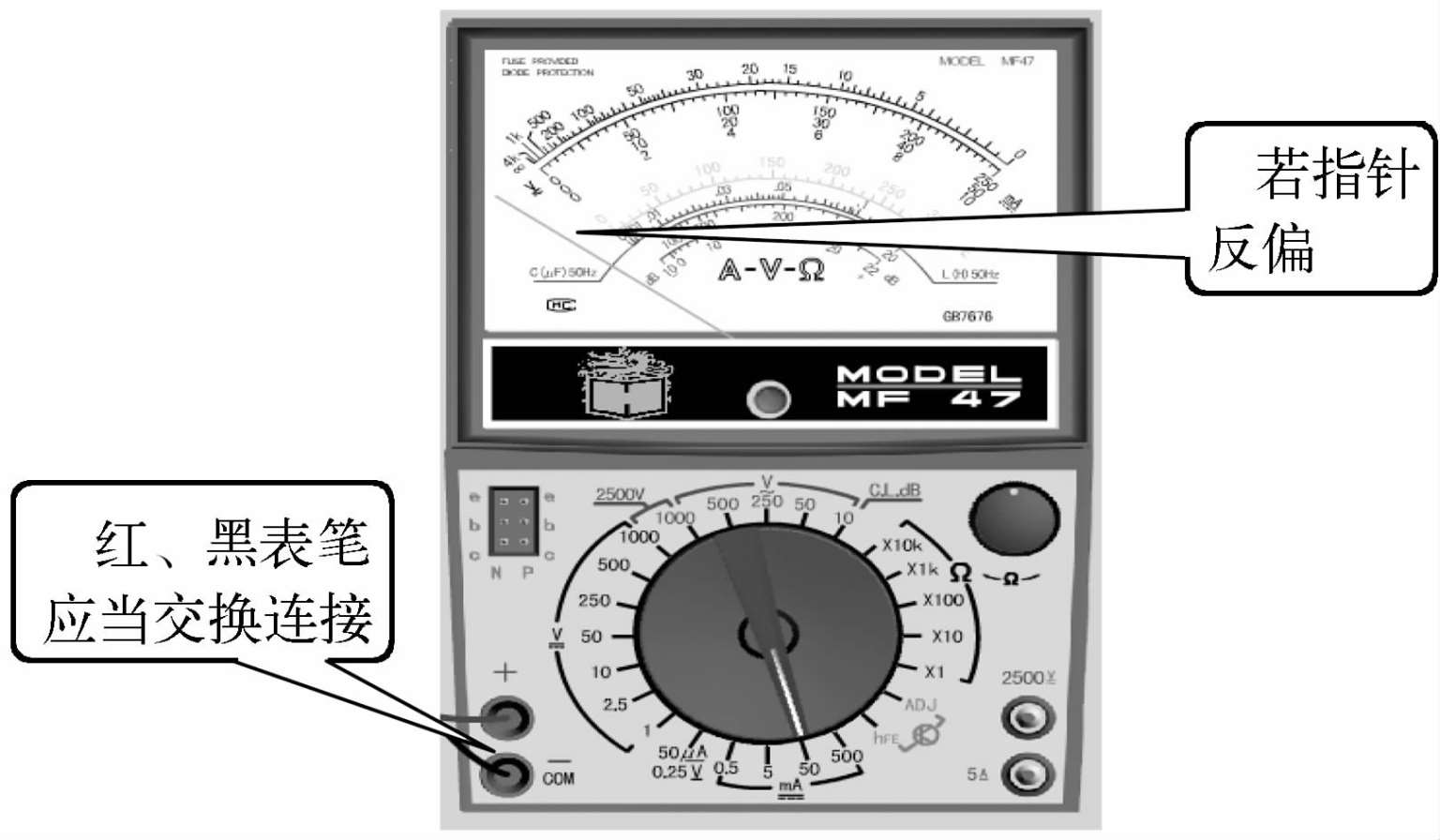

若是表针反向转，接线正负反极性——在测量时，若表针反向偏转，说明正、负极性接反，应立即交换红、黑表笔的接入位置。

指点迷津 2

中转站——直流电流测试的作用

想一想
