2.3.1 单相供配电电路

知识讲解

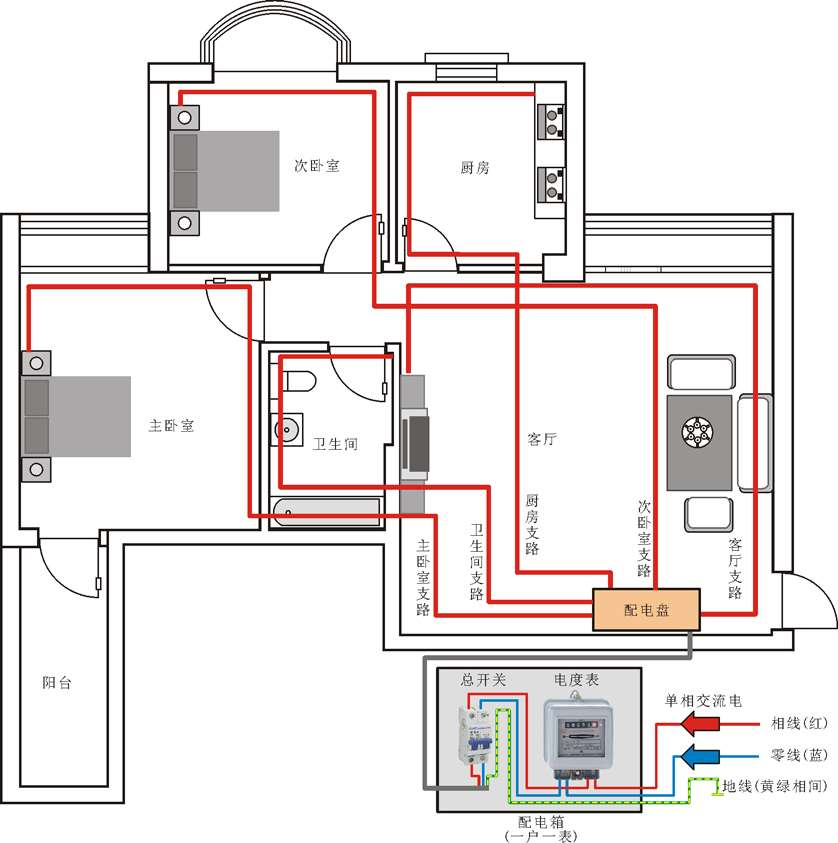

单相供配电属于生活用电，当民用三相电进入三相配电箱分路后，变成单相电，送给单相配电箱（一户一表）进入单元住户的配电盘中，再由住户根据家用电器的功率大小及使用环境的不同进行适当的分支，如图2-21所示。该用户按照不同电器的使用环境进行的配电分配，即客厅支路、厨房支路、卫生间支路、次卧室支路、主卧室支路。也可以按照家用电器使用功率的大小和使用环境相结合进行配电分配，即照明支路、普通插座（接信息家电设备）、空调支路、厨房支路、卫生间支路。

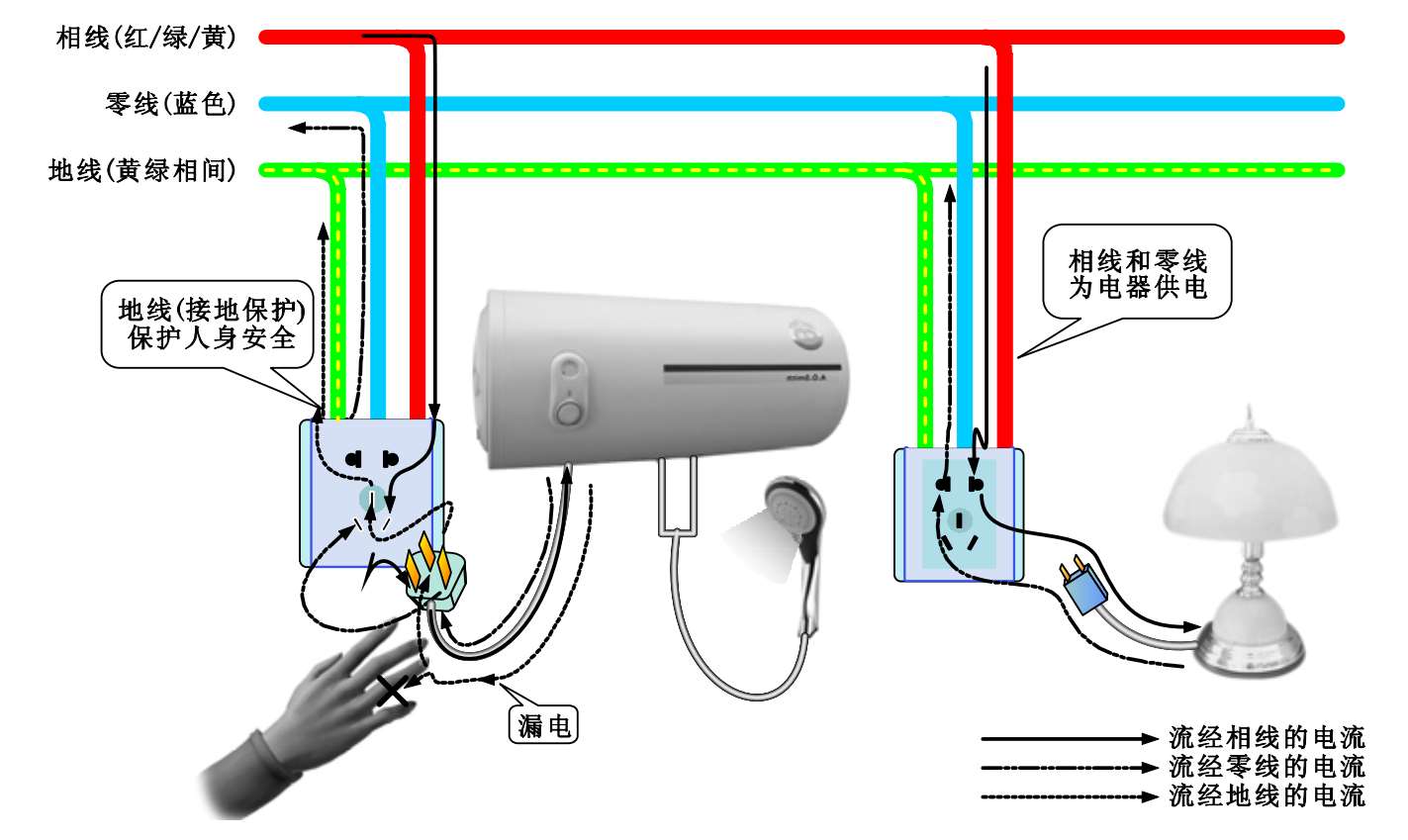

单相电是指一根相线和一根零线组成的供电电路，其中相线通常可以采用红色、绿色或黄色中任意一种颜色的电线进行传输，而零线可以采用蓝色电线进行传输，地线可以采用黄绿相间的电线，其电流流向示意图如图2-22所示。地线则与家用电气设备的外壳相连，用以进行接地保护，起到人身和设备的保护作用。

要点提示

单相电的传输电线的颜色同样有着严格的要求，除了相线可以用红色、绿色、黄色三种颜色相互使用以外，其他颜色的电线不能相互替代使用。

2.3.2 单相供配电电路的识图

知识讲解

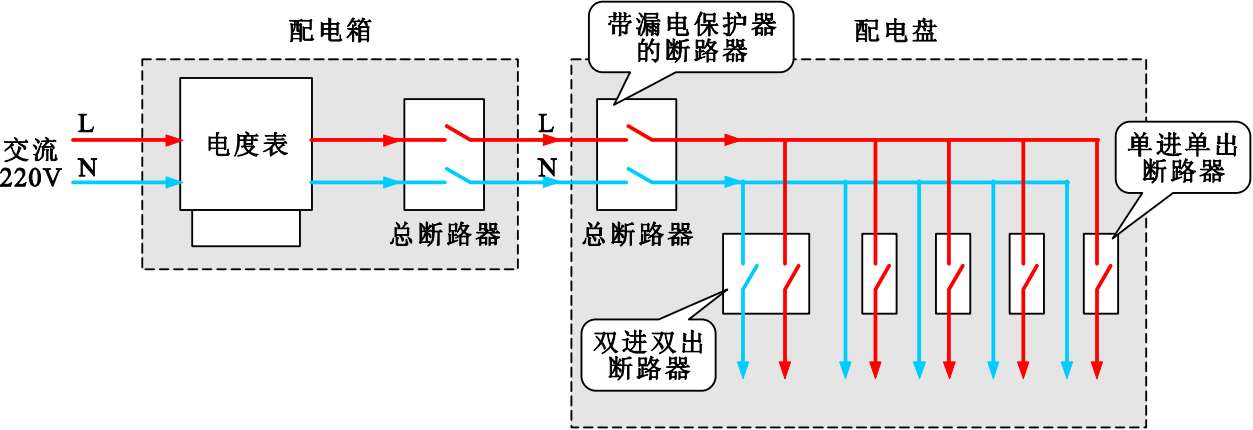

图2-23所示为单相供配电电路连接示意图，该电路是由室外配电箱引入室内配电盘的连接方式。交流220 V进入室外配电箱接入电度表对其用电量进行计量，通过总断路器对主干供电电路上的电力进行控制，然后将其220 V供电电压送入室内配电盘中，分成各支路经断路器后，传送到各个家用电器中。

进入室内后，供电电路根据所使用的电气设备的不同，可以分为小功率供电电路和大功率供电电路两大类。其中小功率供电电路和大功率供电电路没有明确的区分界限，通常情况下，将功率在1000 W以上的电器所使用的电路称之为大功率供电电路，1000 W以下的电器所使用的电路称之为小功率供电电路。

1. 小功率供配电电路

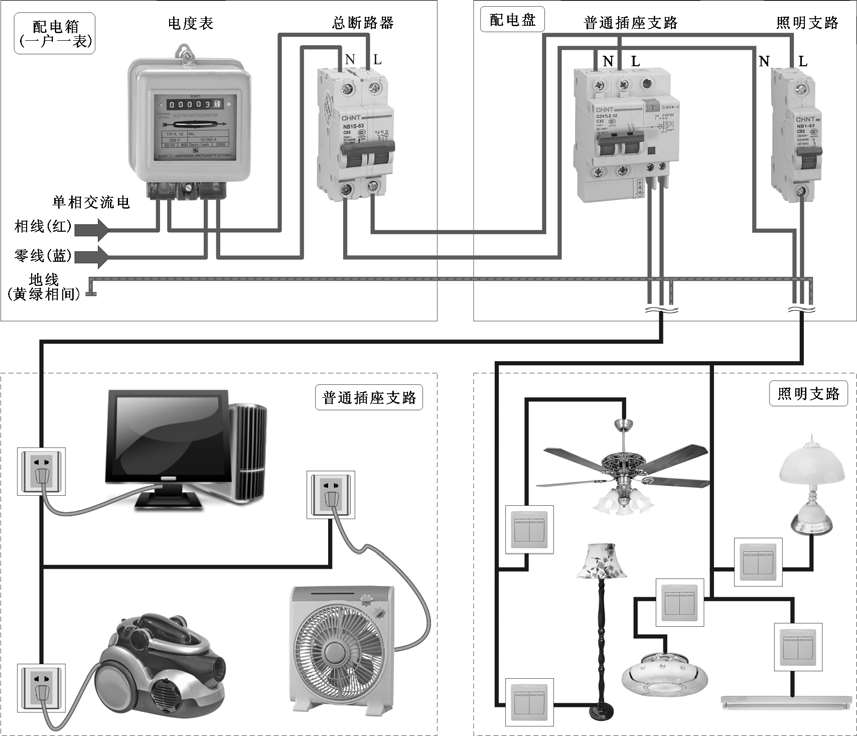

小功率供电电路主要有照明支路和普通插座支路，也就是专门给照明灯具供电的电路及用于连接1000 W以下电气设备的普通插座的电路，如图2-24所示。

2. 大功率供配电电路

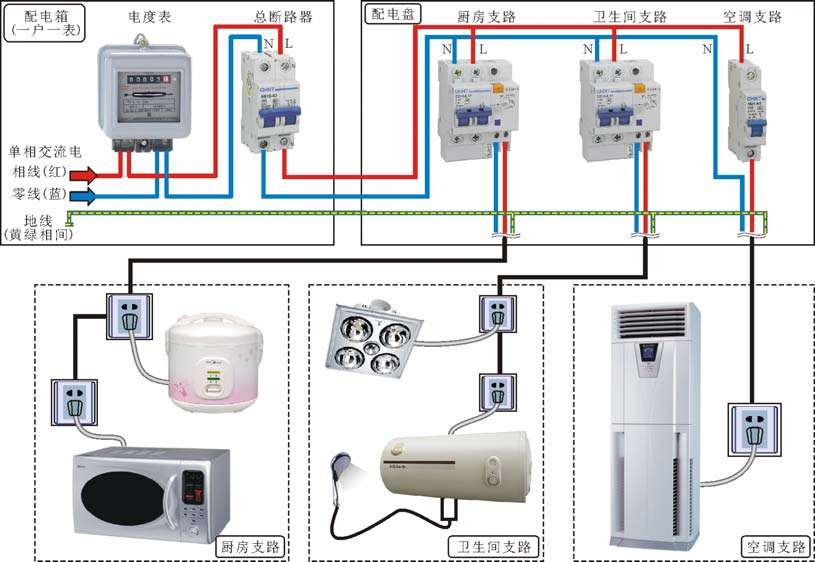

大功率供电电路主要有厨房支路、卫生间支路、空调专用支路等，这主要是因为现代家具耗电量比较大的电器主要集中在厨房、卫生间等地方，如用于烹饪的微波炉、电磁灶、电饭煲，用于洗浴的电热水器、浴霸，以及用于调温的空调器，等等。这些家用电器的耗电量基本都在1000 W以上，最好使用专门的供电电路，以确保家用电气设备和人身的安全，如图2-25所示。

3. 防漏电供配电电路

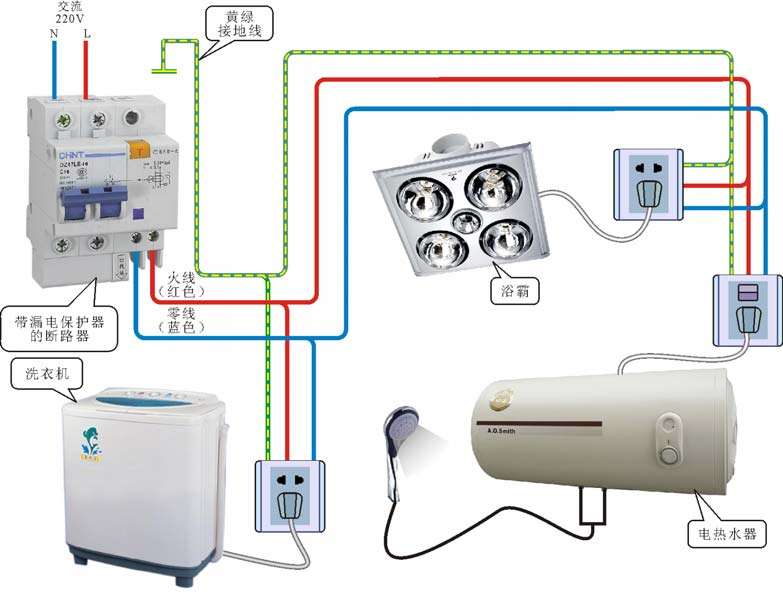

对于卫生间、厨房这类用水设备较多的供配电电路，一定要有地线和漏电保护器，如图2-26所示，以免使用电气设备的过程中，有触电危险。
