在电气图中,为表示回路种类、特征而标注的文字符号和数字标号统称回路标号,也称为回路线号。其作用是便于安装接线和有故障时查找线路。
(1)回路标号按照“等电位”原则进行标注,即电路中连接在一点上的所有导线因具有同一电位而标注相同的回路标号。
(2)由电气设备的线圈、绕组、电阻、电容、各类开关、触点等电气元件分隔开的线段,应视为不同的线段,标注不同的回路标号。
(3)在一般情况下,回路标号由三位或三位以下的数字组成。
①以个位代表相别,如三相交流电路的相别分别用 1、2、3表示;以个位奇、偶数区别回路的极性,如直流回路的正极侧用奇数表示、负极侧用偶数表示。
②以标号中的十位数字的顺序区分电路中的不同线段。
③在直流回路中,以标号中的百位数字来区分不同供电电源的电路,如直流电路中A电源的正、负极电路标号用“101”和“102”表示;B电源的正、负极电路标号用“201”和“202”表示。若电路中公用一个电源,则可以省略百位数。
④在交流回路中,当要表明电路中的相别或某些主要特征时,可在数字标号的前面或后面增注文字符号,文字符号用大写字母表示,并与数字标号并列。例如第一相回路按 1、11、21…顺序标号,第二相按 2、12、22…顺序标号,第三相按 3、13、23…顺序标号。
⑤在机床电气控制电气图中,回路标号实际上是导线的线号。
主回路的标号由文字标号和数字标号两部分组成。文字标号用来标明一次回路中电气元件和线路的种类和特征,如三相电动机绕组用U、V、W表示,那么绕组的首端就用U1、V1、W1表示,尾端就用U2、V2、W2表示。
数字标号可用来区别同一文字标号回路中的不同线段。如图 1-12(a)所示,在主回路中,三相交流电源用L1、L2、L3表示,经过开关QS1后,用L11、L12、L13标号,再经过熔断器后用L21、L22、L23表示等。
无论是直流还是交流的辅助回路,辅助回路中标号一般采用以下两种标号方法。
(1)以电路元件为界,其两侧的不同线段标号分别按个位数的奇偶性来依次标注。如图 1-12(b)所示,电路元件一般包括接触器线圈、继电器线圈、电阻器、电容器、照明灯和电铃等。当电路比较复杂、回路中不同线段较多时,标号可连续递增到两位奇偶数,如“11、13、15”,“12、14、16”等。
(2)首先编好控制回路电源引线线号,“1”通常标在控制线的最下方,然后按照控制回路从上到下、从左到右的顺序,以自然序数递增,每经过一个触点,标号依次递增,电位相等的导线标号相同,接地线标为“0”号线。

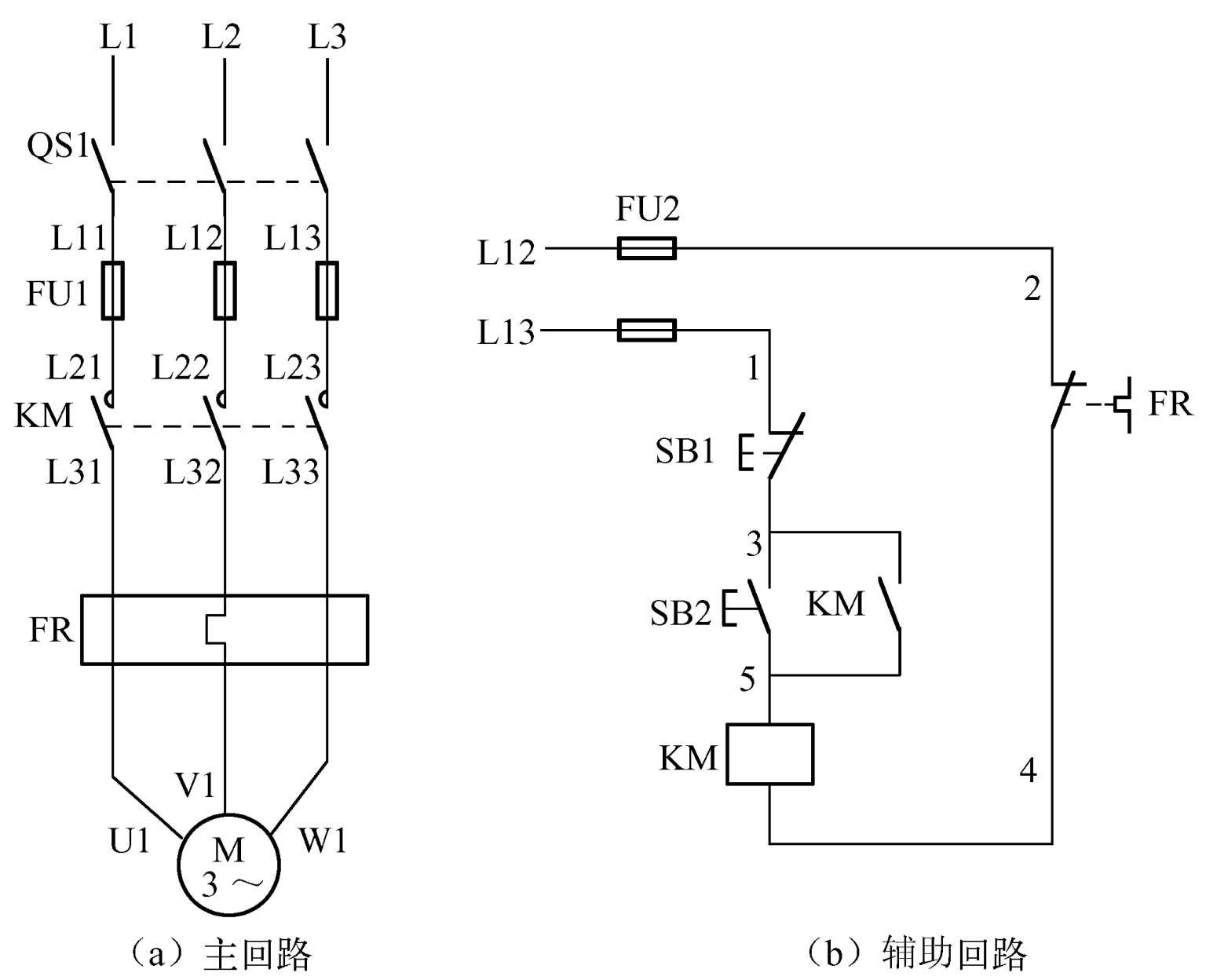

图 1-12 电动机控制电路中回路标号举例
当控制回路支路较多时,为便于修改电路,在把第一条支路的线号标完后,第二条支路可不接着上面的线号数往下标,而从“11”开始依次递增。若第一条支路的线号已经标到“10”以上时,则第二条支路可以从“21”开始,以此类推。
在标注回路标号时,其标注方式比较多,但无论采用哪种标号方式,电气图和接线图上相应的线号应始终保持一致。否则,会给安装及维修工作带来不必要的麻烦。
