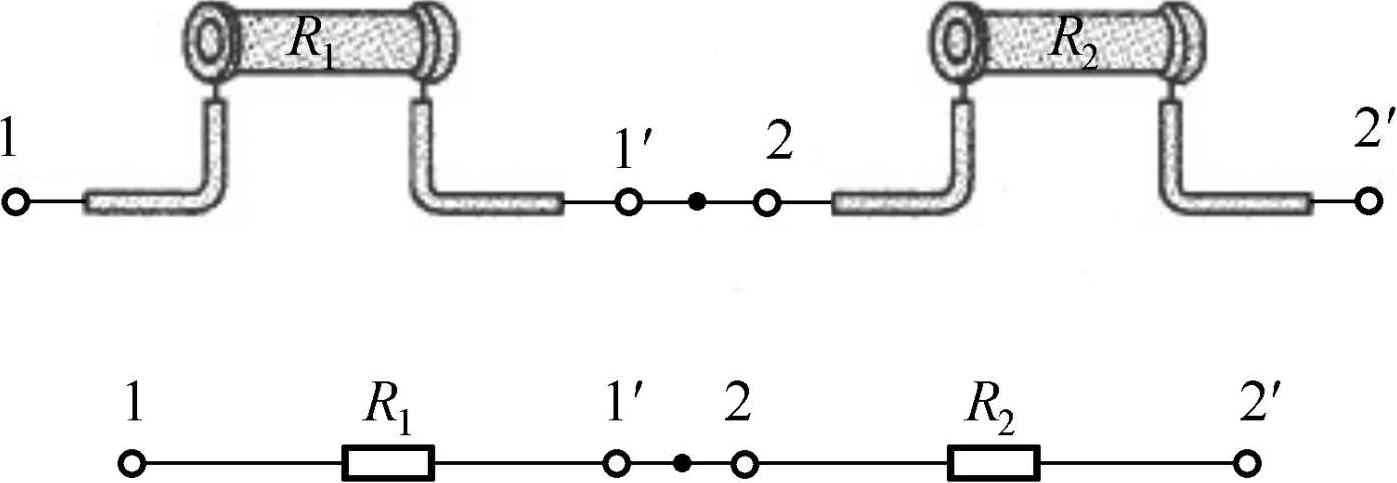

在电路中，把两个或两个以上的电阻依次连成一串，为电流提供唯一的一条路径，没有其他分支的电路连接方式，叫做电阻串联电路。如图 1-23 所示，电阻 R 1 和 R 2 串联。
图 1-23 电阻串联电路
在实际工作中，电阻串联有以下应用。
（1）利用几个电阻串联获得较大的电阻。
（2）利用几个电阻串联构成分压器，使同一电源能提供几种不同数值的电压。
（3）当负载的额定电压小于电源电压时，可利用串联电阻的方法满足负载接入电源。
（4）利用串联电阻的方法来限制和调节电路中电流的大小。
（5）利用串联电阻的方法来扩大电压表量程。
电阻串联时，由于流过各个电阻的电流相等，因此，各个电阻两端的电压按电阻比进行分配。这就是电阻串联用于电路分压的原理。
在电阻串联电路中，各个电阻两端的电压与各个电阻大小成正比，在大电阻的两端，可以得到大的电压，反之则得到的电压就小，即

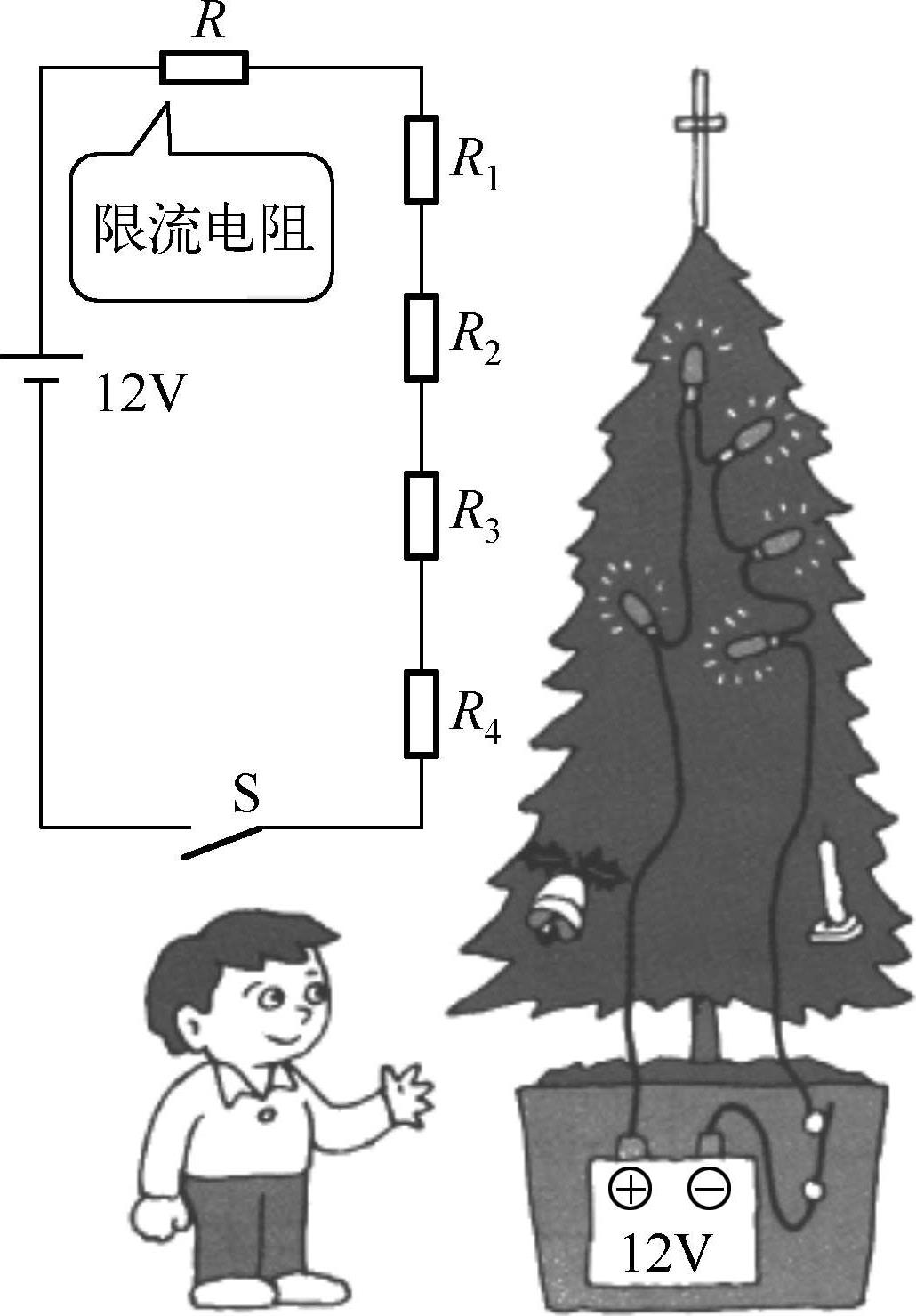

电阻串联的实例很多。例如，挂在圣诞树上的电灯泡，就是把电灯泡一个接一个地串联连接起来的，如图 1 -24 所示。
电阻串联的重要作用是分压。当电源电压大于某个用电设备所需电压时，可通过电阻分压提供给用电设备最合适的电压，如扩大电压表的量程。

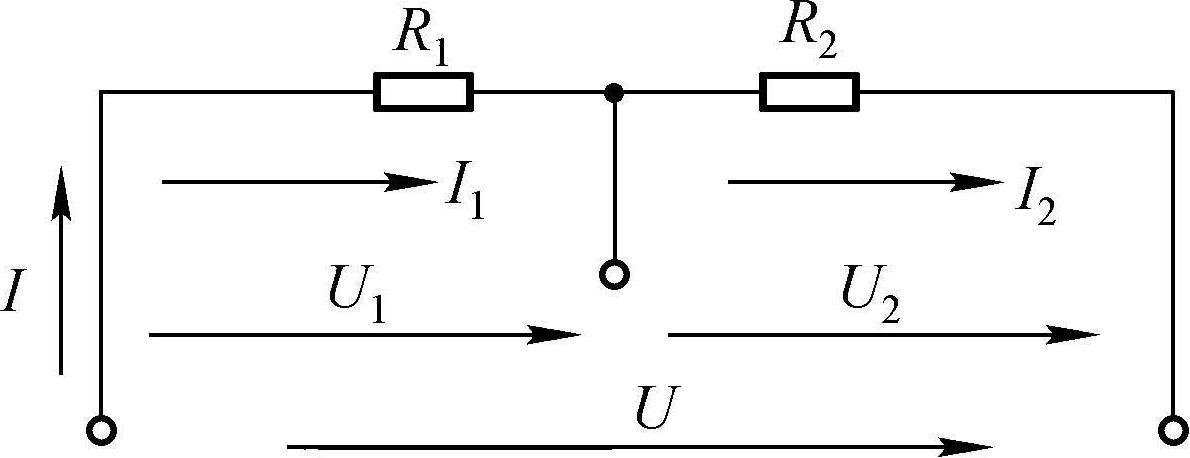

如图 1 -25 所示，若已知两个串联电阻的总电压 U 及电阻 R 1 ， R 2 ，则
图 1 -24圣诞节电灯泡串联电路
图 1 -25两个电阻串联电路
上式通常被称为串联电路的分压公式，掌握这一公式，会非常方便地计算出串联电路中各个电阻的电压。
