故障34
开楼梯间的照明灯就跳闸

一两层别墅式楼房，出现晚间剩余电流动作保护器时而动作的现象。只要一开楼梯间的照明灯（以下简称楼梯灯），剩余电流保护器即跳闸，故只好不用此灯，晚上摸黑上下楼。

故障原因

该楼供电采用220V电源，分一楼、二楼两条回路，每条回路上各装一只DZL33-10型剩余电流动作保护器。经实际操作发现，当一、二楼分别单独送电时负荷均正常，但两路全送电时开楼梯灯，上述故障就会出现，使整个楼房均停电。

从实际操作结果来分析，估计故障是线路中存在漏电或由线路本身连接有错误引起的。

故障处理

用万用表对楼梯灯的灯头、双联开关、引线进行检测，均未发现有接地现象，由此初步排除了漏电的可能性。怀疑该用户电气线路的安装可能有错误。

单独合上一楼剩余电流动作保护器，开楼梯灯不亮，检查灯泡未坏，测灯头一桩头有电，另一桩头有感应电。将灯泡装上，用试电笔测二楼剩余电流动作保护器（未合时）下桩头发光。由此可判断，楼梯灯的零线误接在二楼电源回路剩余电流动作保护器出线侧的零线上，这正是故障原因所在。

经检查，发现故障确实是由于电气安装人员图省事，将一楼的零线接在二楼电源回路剩余电流动作保护器出线侧的零线上。查找到连接点后将其分开，然后利用预敷的备用线将一楼零线单独连接后，经试验，一切正常，故障排除。

此例提醒电气线路安装人员在安装剩余电流动作保护器时，遇到几个回路时应分别安装剩余电流保护器，在布线时要严格分开，接线时也要单独自成回路，切不可图省事，就近搭接零线，以免引起不必要的麻烦。

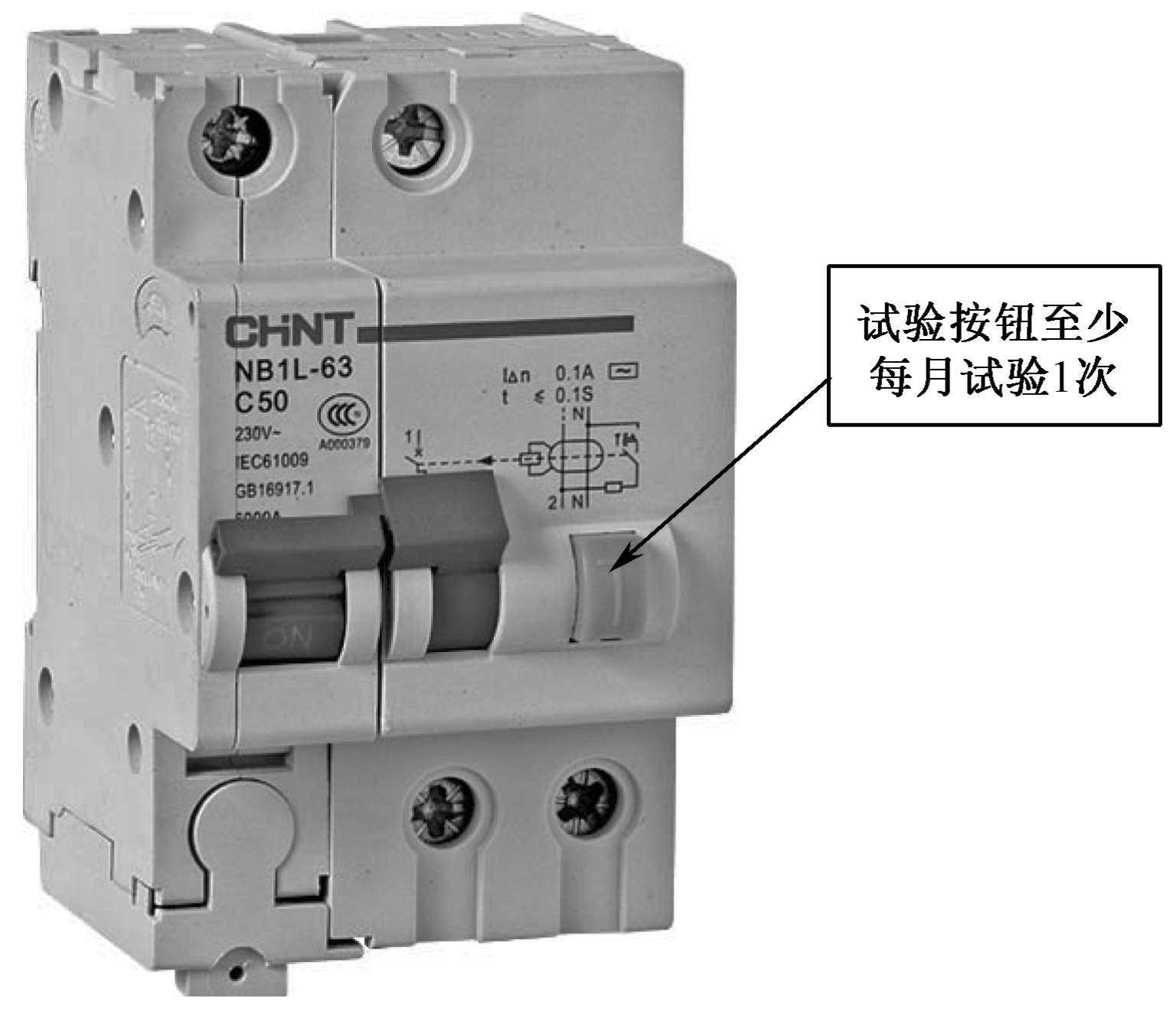

有些用户自从安装保护器后，就从没“试验”过，这样是不对的，按“试验按钮”的目的是模拟人为漏电，强制使保护器跳闸，验证保护器是否能正常工作。因此，用户必须按说明书要求，至少每月试验一次（如图2-6所示），观察其是否能迅速动作切断电源。如果有失灵不动作故障，应立即拆下来修理或更换合格的保护器。值得提醒注意的是，按试验按钮的时间，每次不得超过1s，也不能连续频繁操作。因为其内部的试验电阻和脱扣器线圈都经受不起连续频繁的电流冲击，以免烧坏试验电阻和脱扣器线圈。
