2.3.2 电力晶闸管的特性与主要参数

加油站 1——电力晶闸管的伏安特性

电力晶闸管的伏安特性如图 2-16所示。

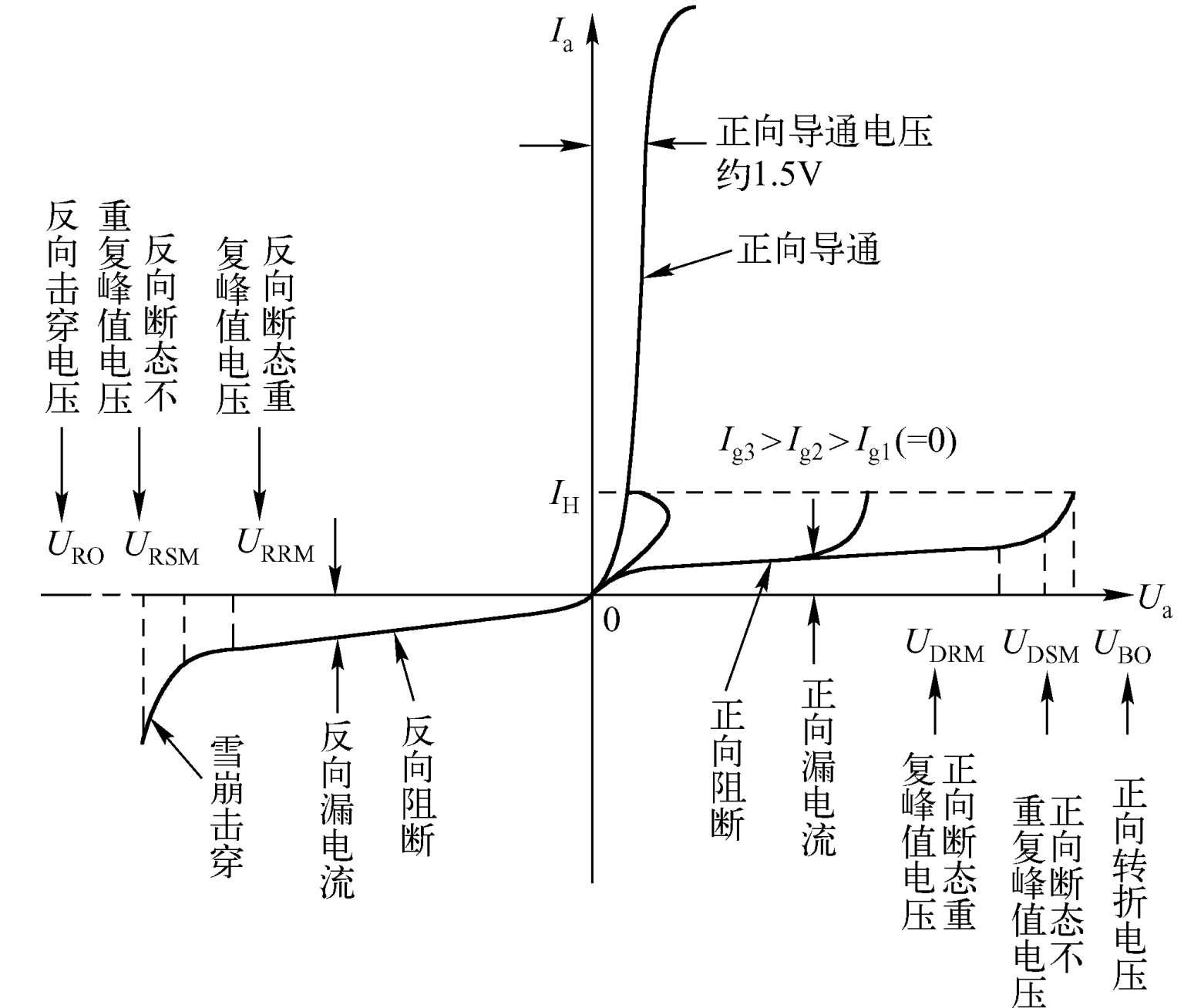

图 2-16 电力晶闸管的伏安特性

1)反向特性

电力晶闸管上施加反向电压时,伏安特性类似电力二极管的反向特性,在第三象限。晶闸管处于反向阻断状态时,只有很小的反相漏电流流过。当反向电压超过反向击穿电压 U RO 后,若外电路无限制措施,则反向漏电流急剧增大,会导致晶闸管反向击穿,造成晶闸管永久性损坏。

2)正向特性

I g =0时,给器件两端施加正向电压,器件处在正向阻断状态,只有很小的正向漏电流流过,正向电压继续增大。当超过临界极限,即正向转折电压 U BO 时,则正向漏电流急剧增大,器件导通。靠这种方式使器件导通,称为“硬导通”。

注意: 多次“硬导通”会使晶闸管损坏。随着控制极电流 I g 幅值的增大,正向转折电压 U BO 降低。

导通后的晶闸管特性和二极管的正向特性相仿。

晶闸管导通后本身的压降很小,在 1V左右。导通期间,如果控制极电流为零,并且阳极电流降至接近于零的某一数值 I H 以下,则晶闸管又回到正向阻断状态。 I H 称为维持电流。

加油站 2——电力晶闸管的开关特性

电力晶闸管的开关特性包括开通过程和关断过程,如图 2-17和图 2-18所示。

1)开通过程

电力晶闸管在满足导通条件之后,由于管子内部的正反馈建立需要时间(包括延迟时间t d 、上升时间t r ),因此阳极电流不会马上增大,而要延迟一段时间。

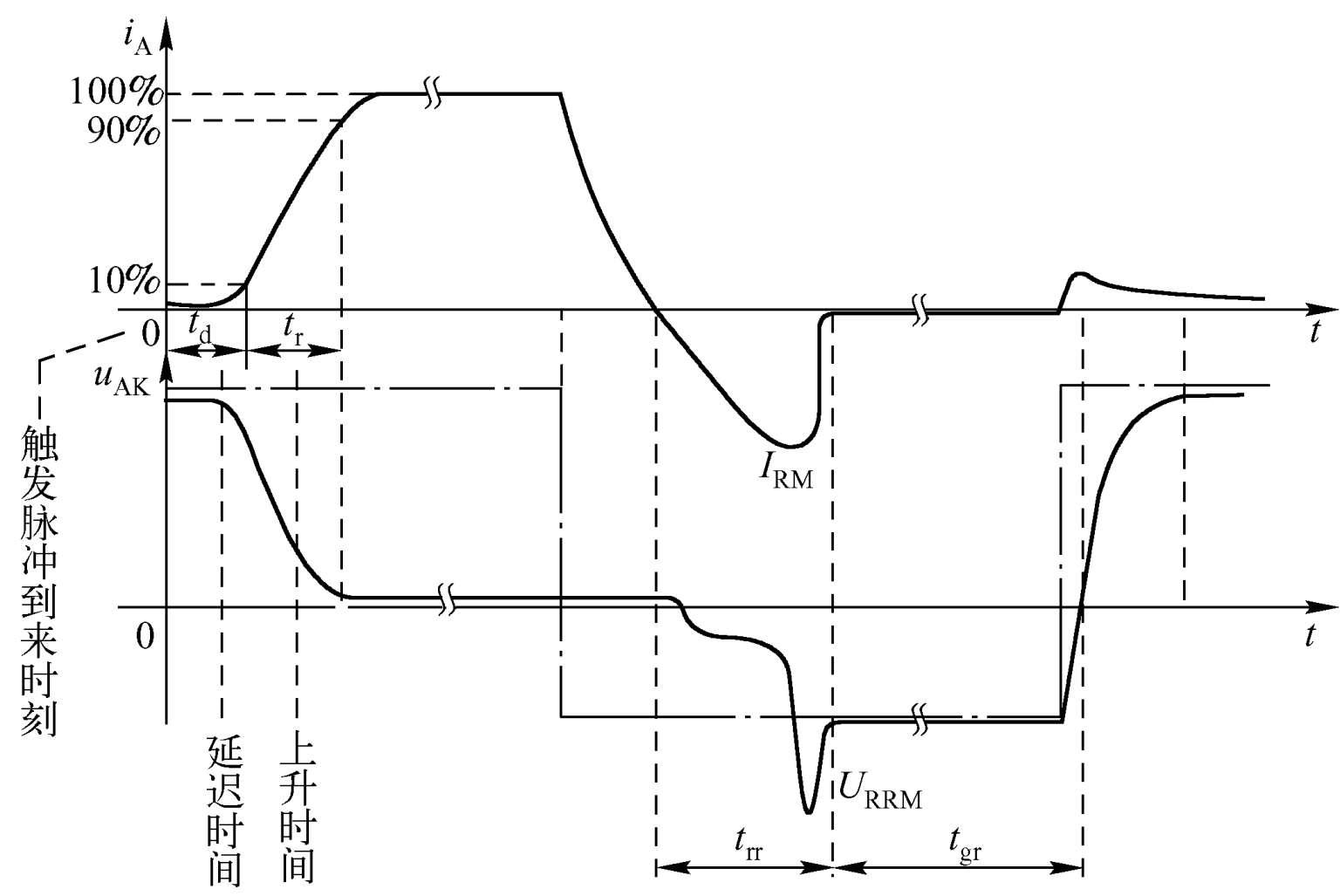

图 2-17 电力晶闸管的开通过程

普通电力晶闸管的开通时间 t gt t d t r )约为 6μs。开通时间和触发脉冲的陡度与电压大小、结温及主回路中的电感量等有关。

2)关断过程

关断过程包括反向阻断恢复时间 t rr 和正向阻断恢复时间 t gr ,如图 2-18所示。在正向阻断恢复时间内,如果重新对晶闸管施加正向电压,晶闸管会重新正向导通。实际应用中,应对晶闸管施加足够长时间的反向电压,使晶闸管充分恢复其对正向电压的阻断能力,电路才能可靠工作。

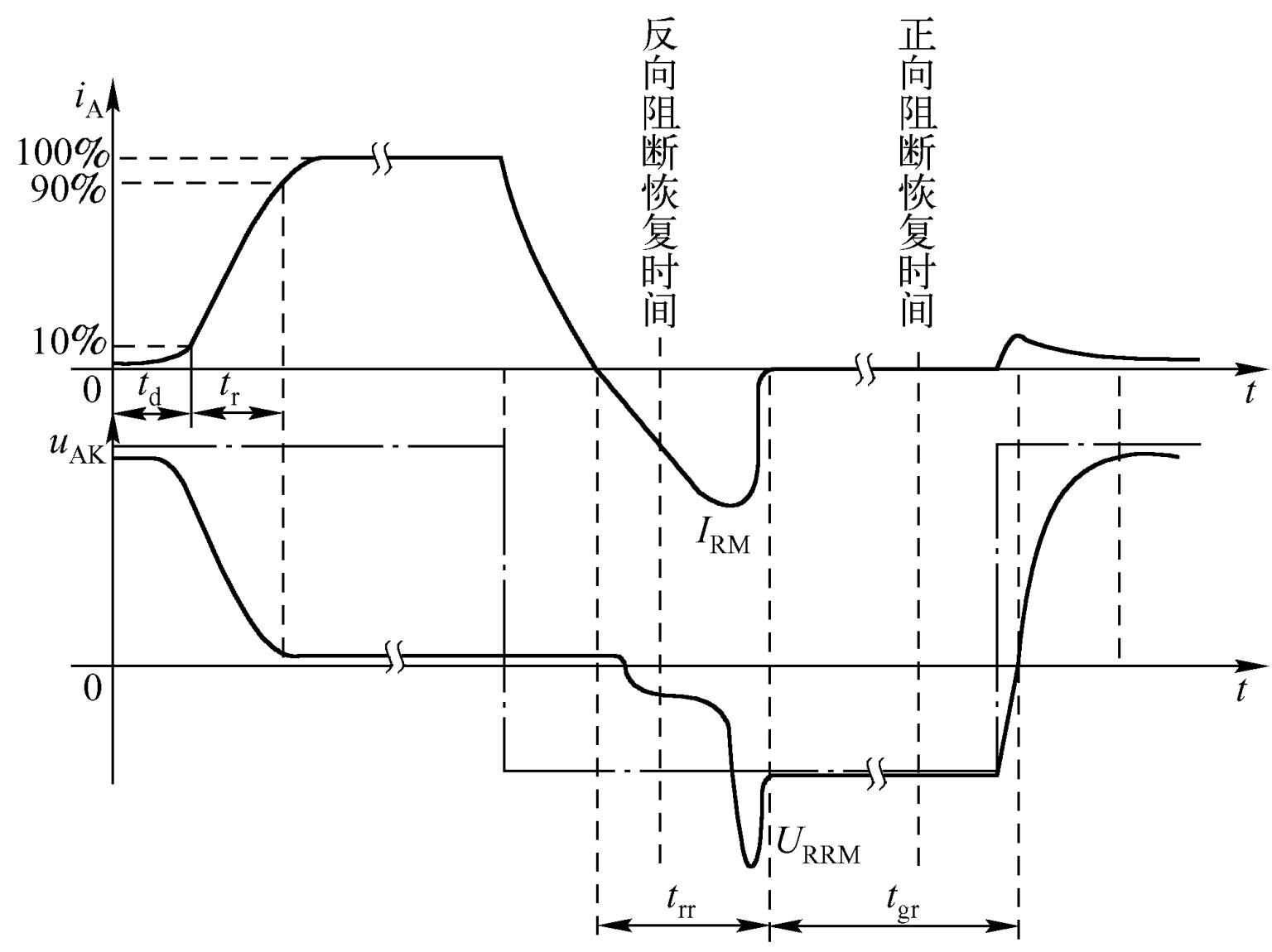

图 2-18 电力晶闸管的关断过程

普通电力晶闸管的关断时间 t q t rr t gr )约为几十到几百微秒。关断时间与器件结温、关断前阳极电流的大小和所施加反向电压的大小有关。

加油站 3——电力晶闸管的主要特性参数

1.重复峰值电压——额定电压

1)正向重复峰值电压U DRM

控制极断开( I g =0),器件处在额定结温时,正向阳极电压为正向阻断不重复峰值电压U DSM (此电压不可连续施加)的 80%所对应的电压(此电压可重复施加,其重复频率为50Hz,每次持续时间不大于 10ms)。

2)反向重复峰值电压U RRM

器件承受反向电压时,阳极电压为反向不重复峰值电压 U RSM 的 80%所对应的电压。

3)额定电压选定

晶闸管铭牌标注的额定电压通常取 U DRM U RRM 中的最小值。选用时,额定电压要留有一定裕量,一般取额定电压为正常工作时晶闸管所承受峰值电压 2~ 3倍。晶闸管额定电压的等级与额定电压如表 2-7所示。

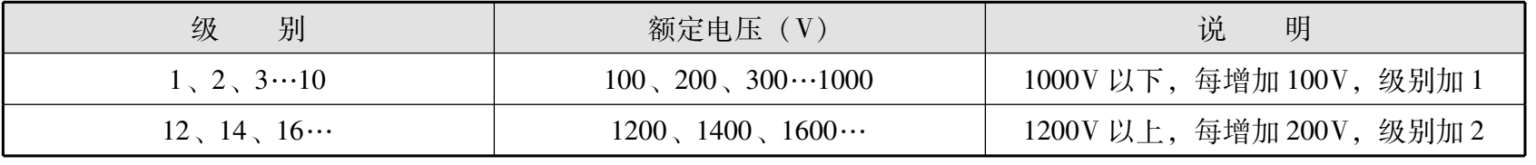

表 2-7 晶闸管额定电压的等级与额定电压

2.额定通态平均电流——额定电流

在环境温度为40℃和规定的冷却条件下,晶闸管在电阻性负载且导通角不小于170°的单相工频正弦半波电路中,当结温稳定且不超过额定结温时所允许的最大通态平均电流就是额定电流。

在选用晶闸管额定电流时,根据实际最大的电流计算后至少还要乘以 1.5~ 2的安全系数,使其有一定的电流裕量。

3.通态电流临界上升率di/dt

晶闸管能承受而没有损害影响的最大通态电流上升率称通态电流临界上升率di/dt。

控制极流入触发电流后,晶闸管开始只在靠近控制极附近的小区域内导通。随着时间的推移,导通区域才逐渐扩大到PN结的全部面积。如果阳极电流上升率di/dt很大,就会在较小的开通结面上通过很大的电流,引起局部结面过热而使晶闸管烧坏。因此,在晶闸管导通过程中对di/dt也要有一定的限制。

4.断态电压临界上升率du/dt

把在规定条件下,不导致晶闸管直接从断态转换到通态的最大阳极电压上升率,称为断态电压临界上升率du/dt。

晶闸管的结面在阻断状态下相当于一个电容。若突然施加正向阳极电压,便会有一个充电电流流过结面,该充电电流流经靠近阴极的PN结(J3结)时,产生相当于触发电流的作用。如果这个电流过大,将会使器件误触发导通。

训练场——普通电力晶闸管的检测

1)判别引脚

万用表置于R×10或R×1挡,测量晶闸管任意两脚间的电阻。当指示为低阻值时,黑表笔所接的是控制极G,红表笔所接的是阴极K,余下的一个脚为阳极A。其他情况下阻值均应为无穷大;否则,说明该管可能是坏的。

2)触发检测

万用表置于R×10或R×1挡,将黑表笔接阳极A,红表笔接阴极K,万用表应指示为不通(零偏)。此时,如果让控制极G接触一下黑表笔,万用表应指示导通(接近满偏)。即使断开控制极G,只要阳极A和阴极K保持与表笔接触,就能一直维持导通状态。如果上述测量过程不能顺利进行,则说明该管是坏的。

注意: 由于大功率普通电力晶闸管触发电流和维持电流较大,超出万用表欧姆挡输出的电流值,因此不能触发,可在表外串联一只 1.5V电池,再按上述方法测量,一般可以触发。

指点迷津

根据封装形式判断晶闸管电极

普通电力晶闸管可以根据其封装形式来判断出各电极。

(1)螺栓式普通晶闸管的螺栓一端为阳极A,较细的引线端为控制极G,较粗的引线端为阴极K。

(2)平板式普通晶闸管的引出线端为控制极G,平面端为阳极A,另一端为阴极K。

(3)金属壳封装(TO-3)的普通晶闸管,其外壳为阳极A。

(4)塑封(TO-220)的普通晶闸管的中间引脚为阳极A,并且多与自带散热片相连。 F8VpP5c3rzbo9JXiTMGiytTQr61cfbrtiYmtH19y/i6TGOlv40RIn0Zr7AL9kcN/
