2.2.2 电力二极管的主要类型

加油站 1——普通二极管（PD）

普通二极管又称整流管（Rectifier Diode），多用于开关频率在 1kHz以下的整流电路中，其反向恢复时间在 5μs以上，额定电流达数千安，额定电压达数千伏以上。

加油站 2——快恢复二极管（FRD）

恢复过程很短，特别是反向恢复时间很短（5μs以下）的二极管称为快恢复二极管（Fast Recovery Diode，FRD），简称快速二极管，它采用了掺金工艺。

快恢复二极管从性能上可分为快速恢复和超快速恢复二极管。前者反向恢复时间为数百纳秒以上，后者则在 100ns以下，其容量可达 1200V／200A的水平，多用于高频整流和逆变电路中。

加油站 3——肖特基二极管（SBD）

肖特基二极管（Schottky Barrier Diode，SBD）是一种金属同半导体相接触形成整流特性的单极型器件，其导通压降的典型值为 0.4～ 0.6V，而且它的反向恢复时间短，为几十纳秒（10～ 40ns）。但反向耐压在 200V以下，反向漏电流较大且对温度敏感。它常被用于高频低压开关电路或高频低压整流电路中。

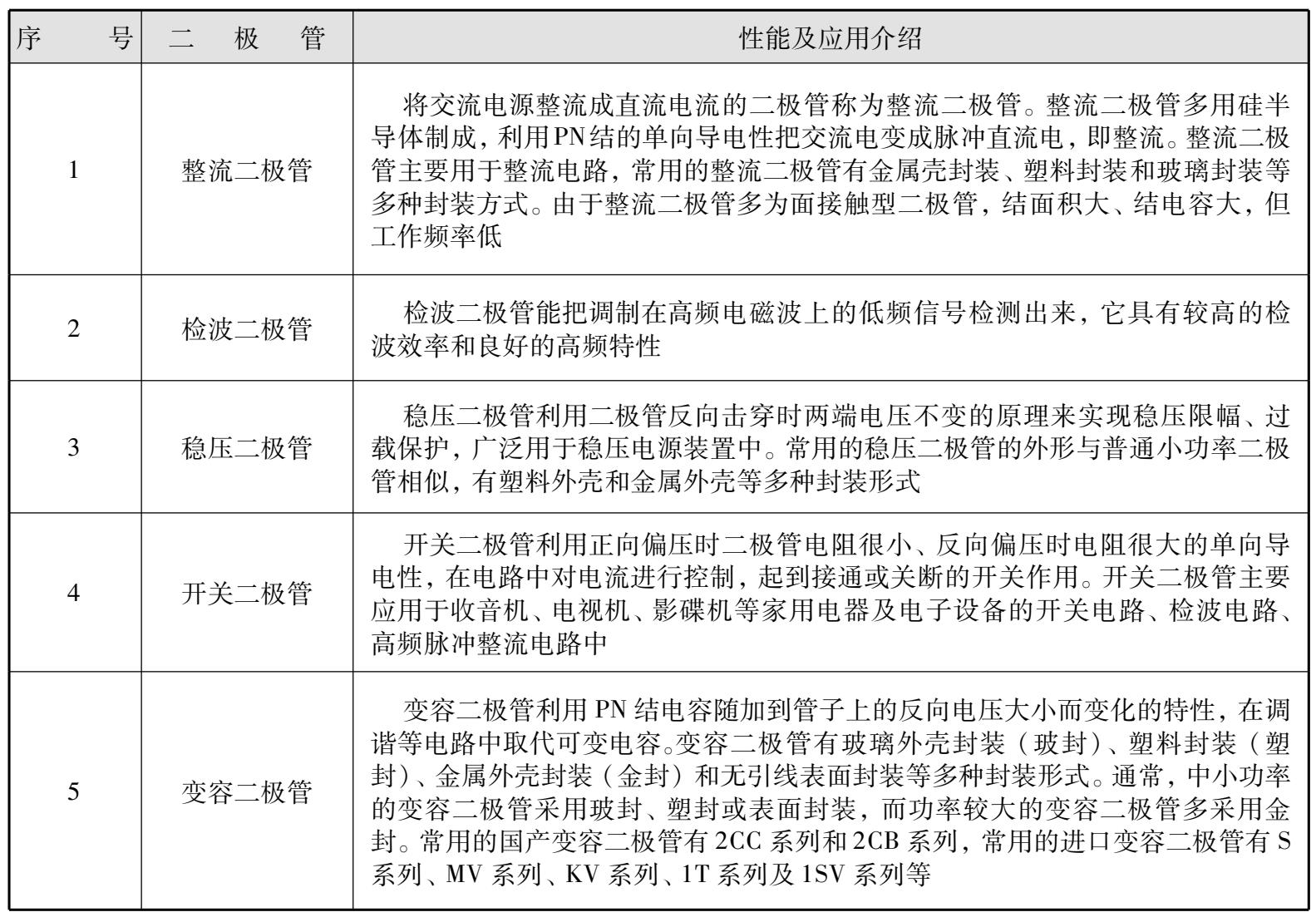

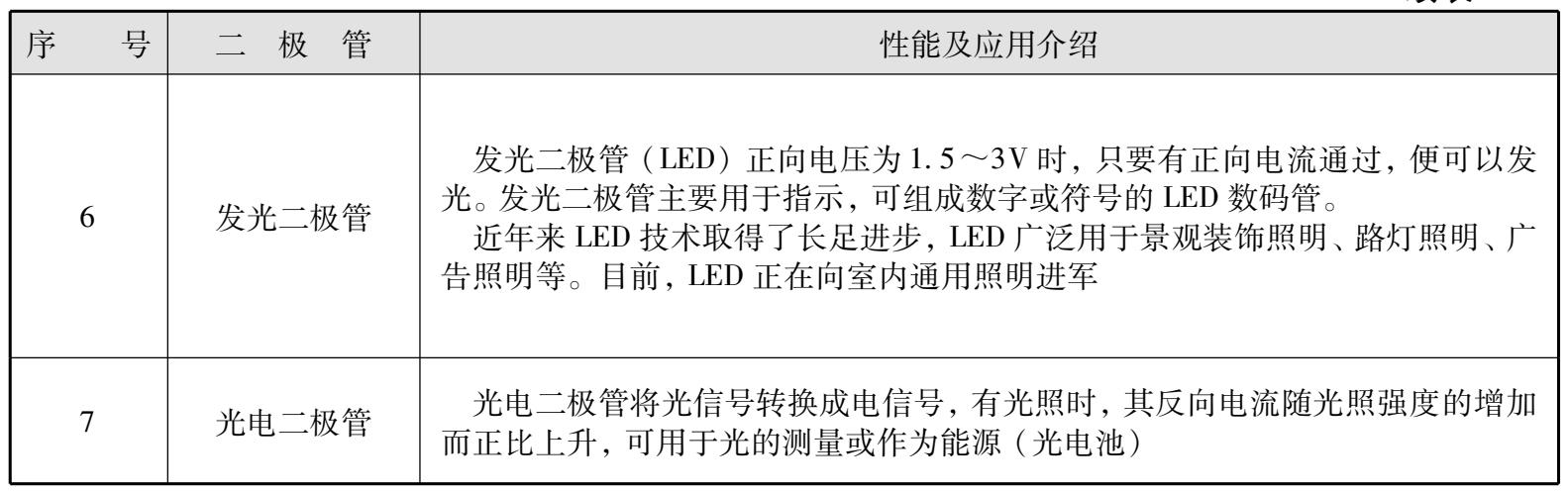

中转站——信息电子技术中的常用二极管

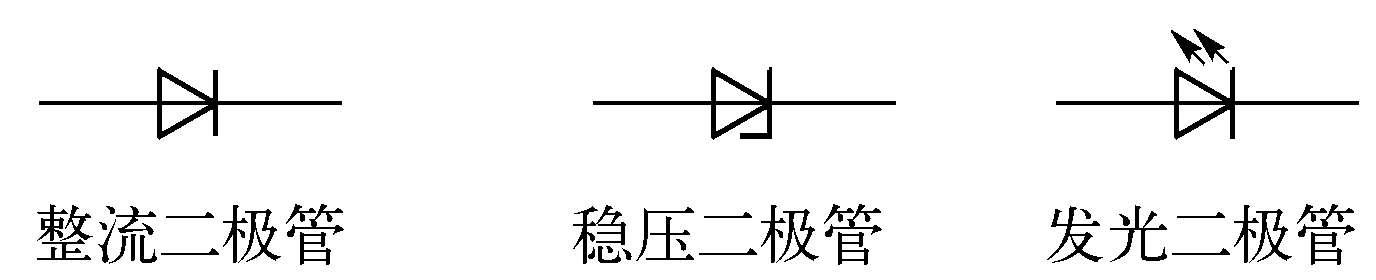

二极管在电路中常用字母V、VD加数字表示，而不同的二极管在电路中有不同的图形符号。图 2－6所示为常见二极管的图形符号。
