1.2.3 电力电子器件的分类
电力电子器件按器件的开关控制特性可以分为以下三类。
1）不可控器件
器件本身没有导通、关断控制功能，需要根据外电路条件决定其导通、关断状态的器件称为不可控器件，如电力二极管（Power Diode－PD）。
2）半控型器件
通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件，如晶闸管（SCR）（Thyristor）及其大部分派生器件。
3）全控型器件
通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件，如门极可关断晶闸管（Gate-Turn-Off Thyristor—GTO）、功率场效应管（Power MOSFET—P-MOSFET）、电力晶体管（Giant transistor—GTR）、绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor—IGBT）。
半控型器件和全控型器件常统称为可控开关，产生开关控制信号的电路称为触发电路（一般指晶闸管）或驱动电路（一般指全控型器件）。
电力电子器件按控制信号的性质不同可分为两种。
1）电流控制型器件
电流型控制器件要求控制信号有一定的电流强度，如晶闸管、门极可关断晶闸管、功率晶体管、IGCT（集成门极换流晶闸管）等。
2）电压控制型器件
电压控制型器件的控制极需要施加一定的电压信号，而需要的控制电流很小（一般在毫安级），主要通过在控制极产生的电场来控制器件的导通和关断，因此也称为场控型器件。代表器件为电力MOSFET和IGBT。
中转站——电力电子器件的基本特性
在电力电子电路中，能实现电能的变换和控制的半导体电子器件称为电力电子器件。

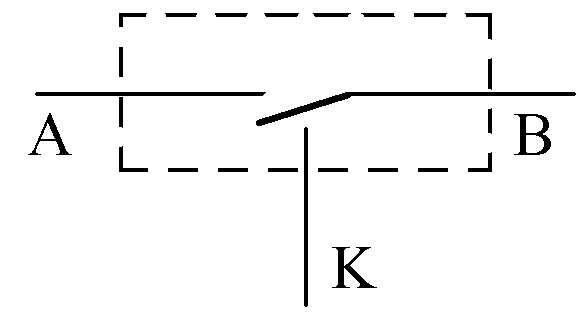

（1）电力电子器件一般都工作在开关状态。通态时，阻抗很小，接近于短路，管压降接近于零，流过它的电流由外电路决定；断态时，阻抗很大，接近于开路，电流几乎为零，管子两端电压由电源决定。电力电子器件的理想开关模型如图 1－1所示。
图 1－1 电力电子器件的理想开关模型
（2）电力电子器件的开关状态由外电路（驱动电路）来控制。
（3）在工作中器件的功率损耗（通态损耗、断态损耗、开关损耗——即器件在开通与关断的转换过程中产生的损耗）很大。为保证不因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。
想一想
（1）《电业安全工作规程》规定以对地电压250V为高、低压电工元器件的界限，而《国家电网公司电力安全工作规程（变电站和发电厂电器部分）（试行）》规定 1000V为高、低压电工元器件的界限，这两个规定有矛盾吗？请谈谈你的看法。
（2）低压电器是如何分类的？
（3）为什么要规定电气的防护等级？
（4）按器件的开关控制特性，电力电子器件可以分为哪几类？
