电阻串并联电路是电阻串联电路与电阻并联电路的组合电路。

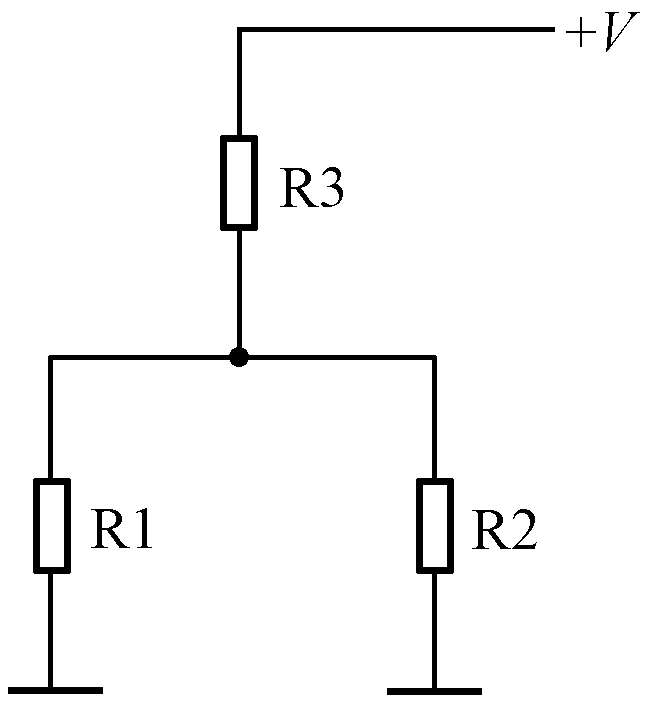

如图1-13所示是由三只电阻构成的电阻串并联电路。电路中的电阻R1和R2并联，然后再与电阻R3串联，这就是纯电阻的串并联电路。
图1-13 三只电阻构成的电阻串并联电路
纯电阻的串并联电路还可以有其他的电路形式，可以有更多的电阻进行串并联。
串并联电路的特征是：电路中的部分电阻并联，然后再与电阻串联。除电阻可以构成串并联电路之外，其他的各种元器件都可以构成串并联电路，电阻串并联电路是最基本的串并联电路。
串并联电路具有串联电路和并联电路的一些共同特性。

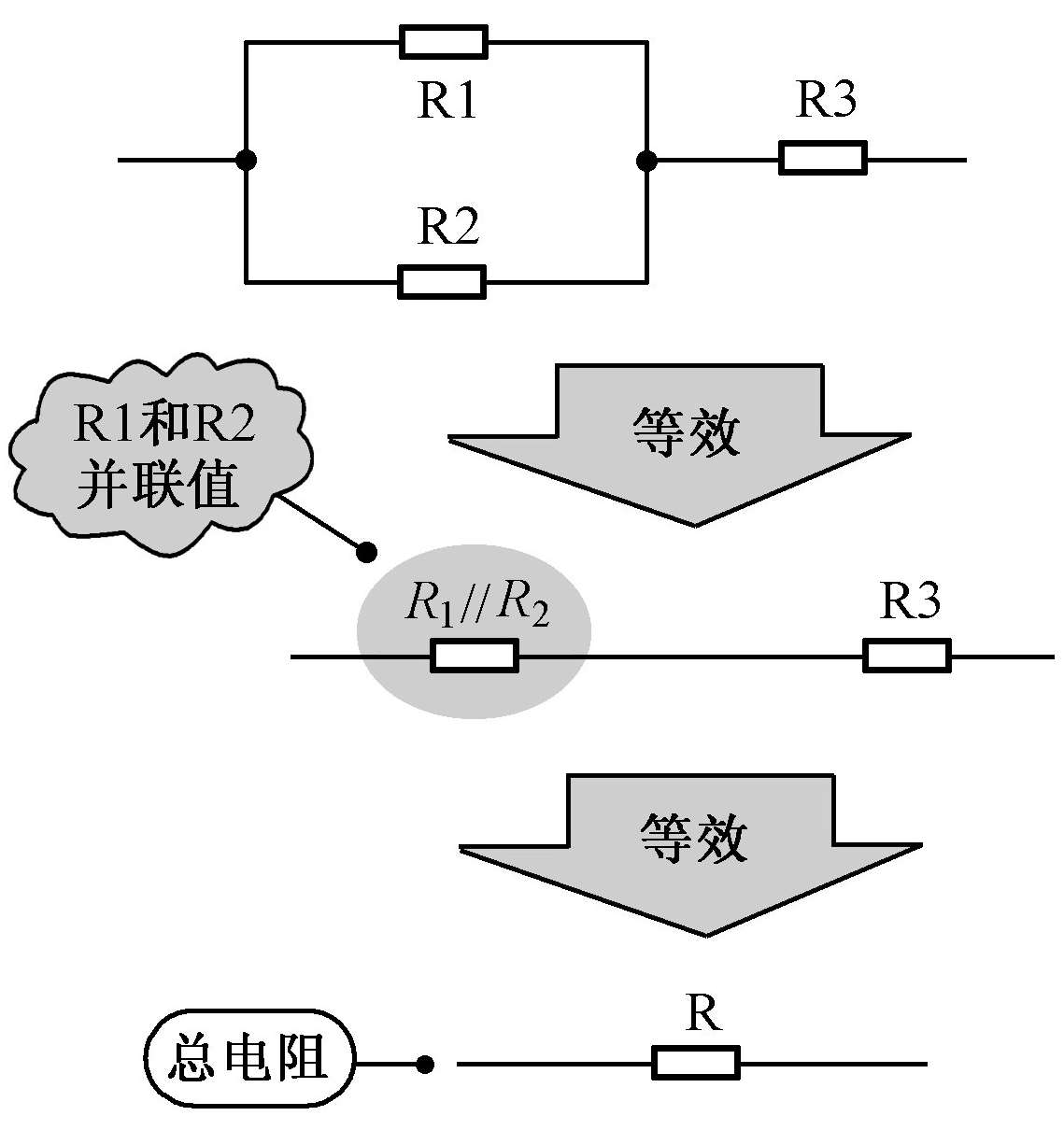

在电阻串并联电路中，电路的总电阻等于各并联电阻的并联值与其他串联电阻值之和，即电路中的R1与R2并联后，再与电阻R3串联，如图1-14所示是等效过程示意图。
提示
如果需要计算串并联电路的总电阻（在电路分析中往往不必计算阻值）时，为了方便起见，先计算所有并联电阻的并联阻值，然后进行串联计算。
图1-14 等效过程示意图

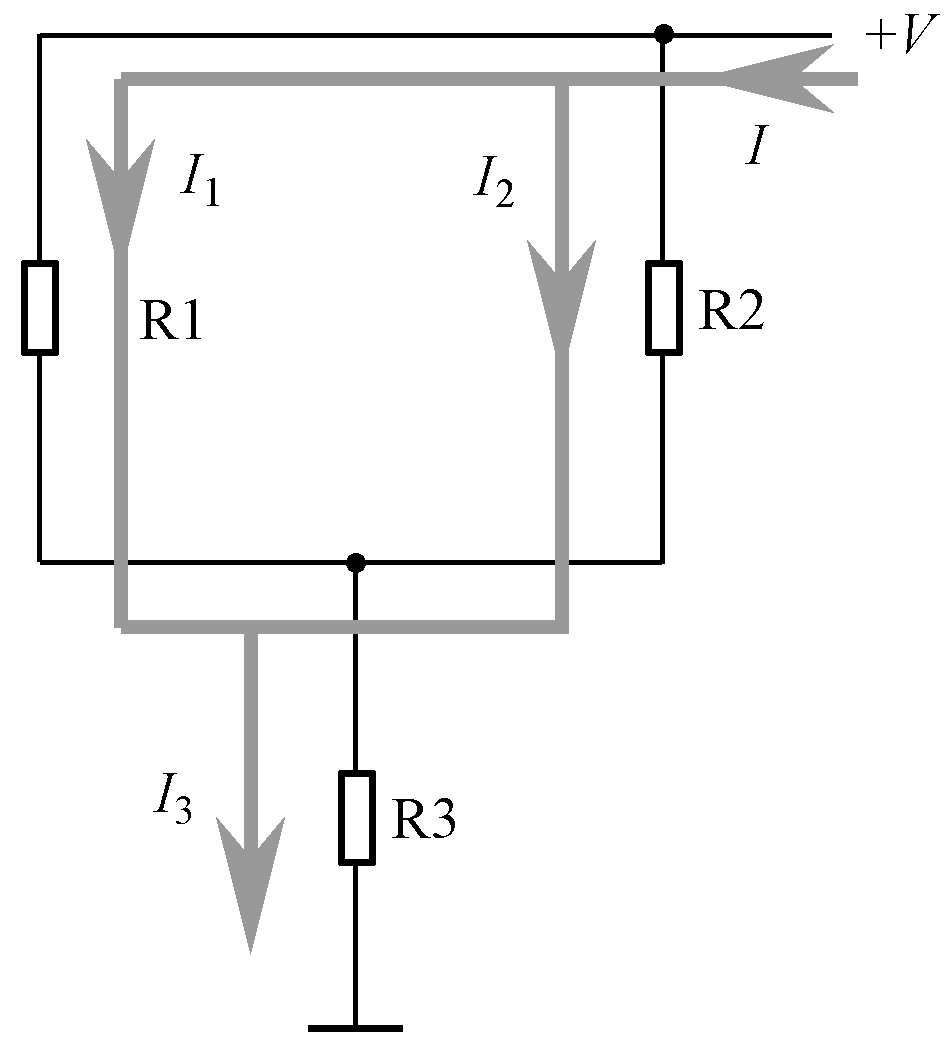

如图1-15所示是电阻串并联电路中电流示意图，电路中的总电流为 I ，流过电阻R1的电流为 I 1 ，流过电阻R2的电流为 I 2 ，流过电阻R3的电流为 I 3 ，电路中的总电流 I 分两路流过电阻R1和R2，再汇集到一起通过电阻R3流到地端。
图1-15 电阻串并联电路中电流示意图
电路中，总电流 I = I 1 + I 2 = I 3 。
