并联电路与串联电路是完全不同的电路，它们之间不能相互等效，并联电路的一些特性与串联电路特性相反。
各种元器件均可以构成并联电路，电阻并联电路是最基本的并联电路，所有复杂的电路都可以简化成电阻串联电路和电阻并联电路来理解工作原理。
如图1-10所示为电阻并联电路。电路中，电阻R1和R2的两根引脚分别相连，构成两个电阻的并联电路，+ V 是这一电路的直流工作电压。

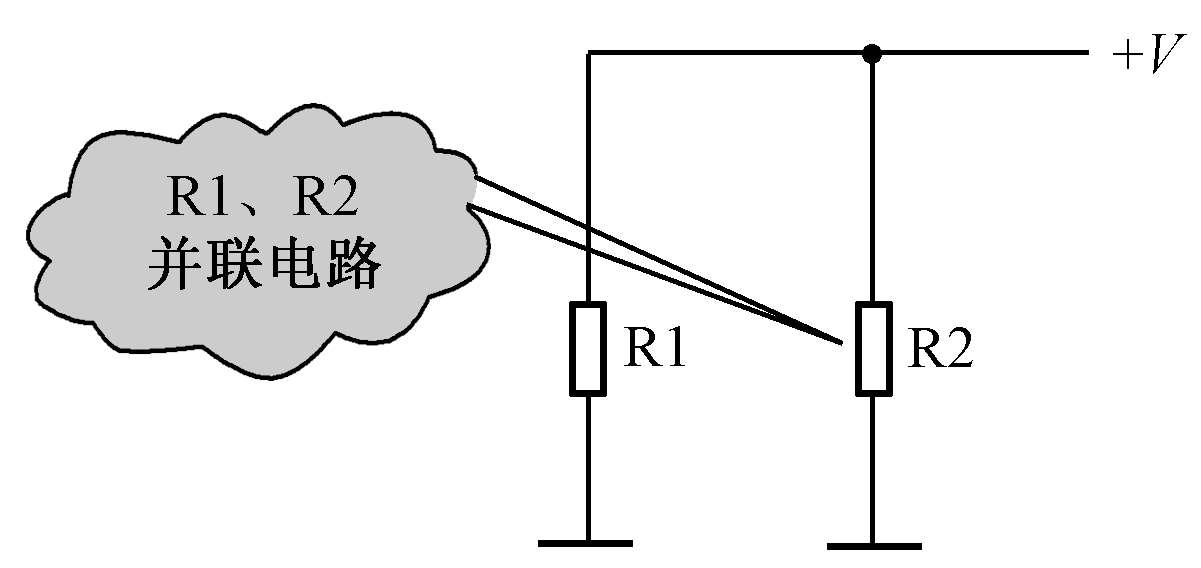

图1-10 电阻并联电路
如果是R1、R2并联电路工作于交流电路中时，电路形式不变，只是直流电压+ V 改为交流电压。
分析电阻并联电路时，要熟悉以下几个电阻并联电路特性。
在电阻并联电路中，电路中的总电阻越并联越小，这一点与串联电路的总电阻恰好相反。如果两只20kΩ的电阻相并联，并联后的总电阻值是其中一只电阻阻值的一半，即为10kΩ，如图1-11所示。并联后总电阻 R < R 1 且 R < R 2 。

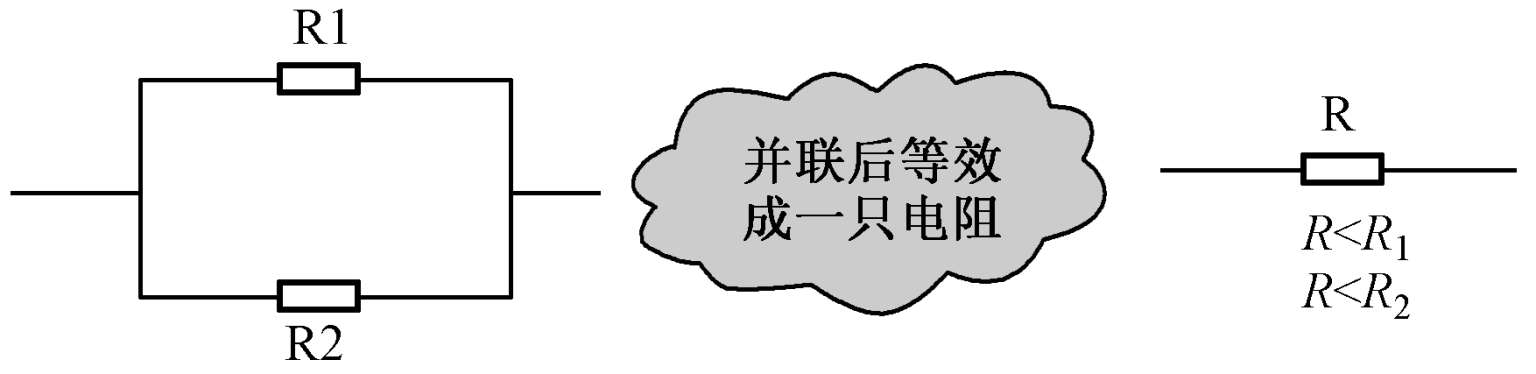

图1-11 电阻并联电路
在电阻并联电路中，各电阻并联后总电阻值 R 的倒数等于各参与并联的电阻的阻值倒数之和，即1/ R =1/ R 1 +1/ R 2 +1/ R 3 +…。
并联电路中，若某一个电阻的阻值远远大于其他电阻的阻值，则该电阻不起主要作用，可以认为它是开路的，这样电路中就留下阻值小的电阻，如图1-12所示。

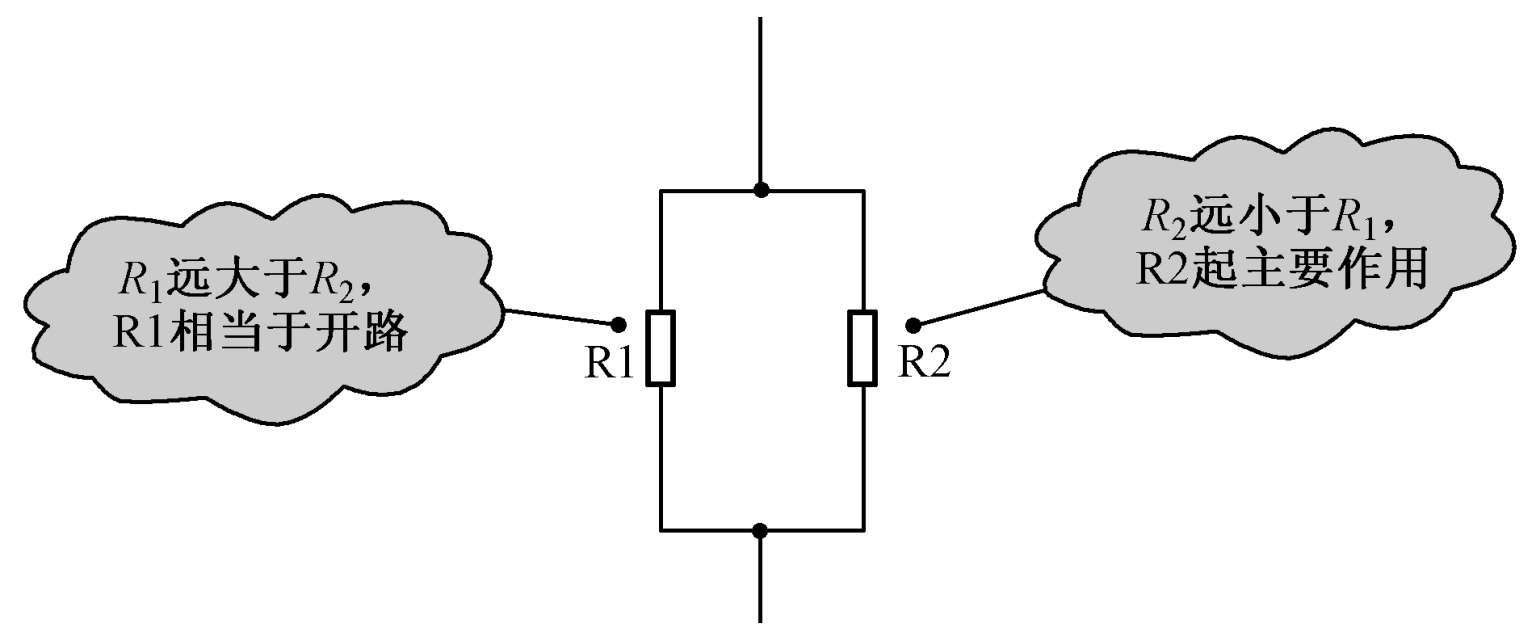

图1-12 并联电路主要矛盾示意图
提示
分析并联电路时，就是要抓住阻值小的电阻，它是并联电路中的主要矛盾，即阻值小的电阻在并联电路中起主要作用，这一点与串联电路正好相反。
