电阻电路分析的关键要素是：电阻的阻值大小对电路工作的影响。
电路分析中，有时只需要进行定性分析，即分析电路中有没有电压，或有没有电流，但是有时则需要做进一步的定量分析，即有电压时该电压有多大，有电流时该电流有多大。

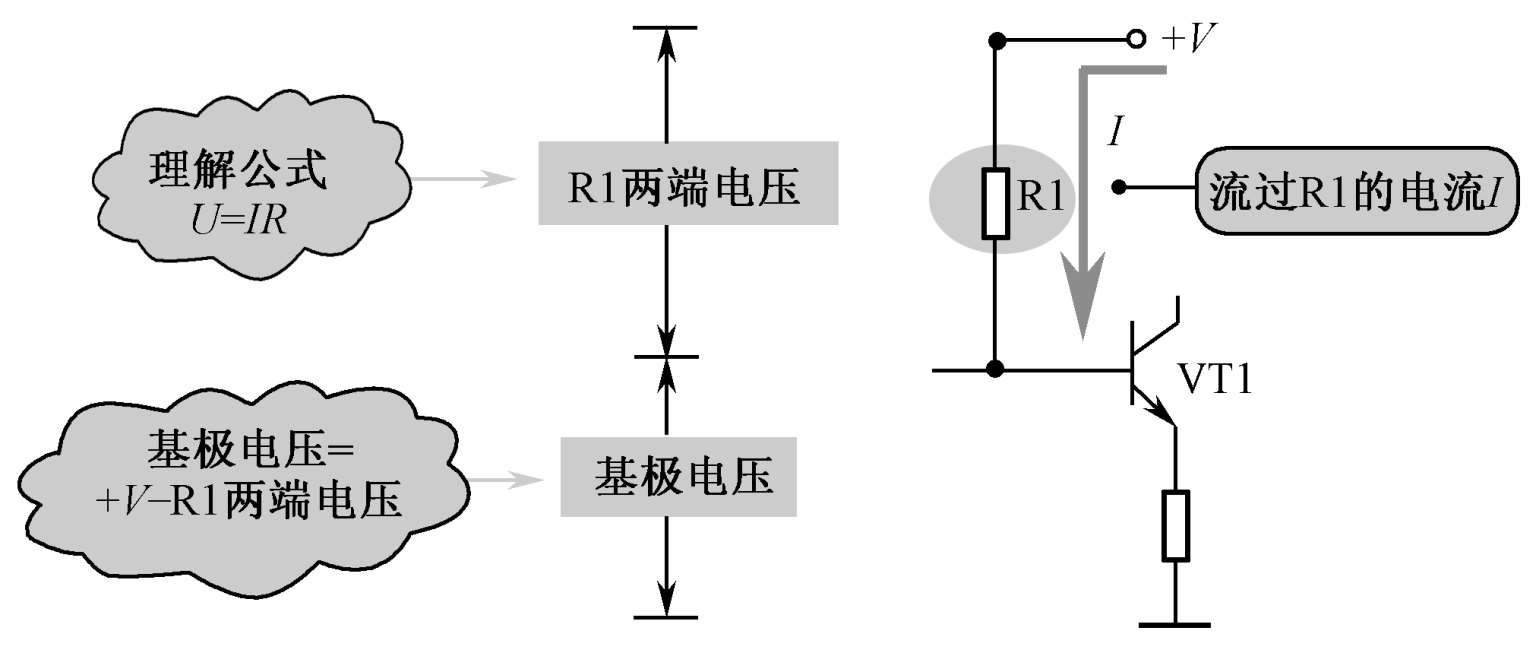

如图1-3所示的电路可以说明电阻电路分析的一般过程和思路。从图中可以看出，直流电压+ V 等于R1两端电压加上基极电压。直流电压+ V 是不变的，当R1的阻值大小改变时，R1两端的电压也发生变化，从而改变VT1基极电压。
图1-3 电阻电路分析举例
电阻R1的阻值大小变化有两种情况，电路分析时先假设它们的变化，然后分析电路相应变化的结果。
如果R1阻值增大，那么R1两端的电压会增大，导致VT1基极电压下降。
提示

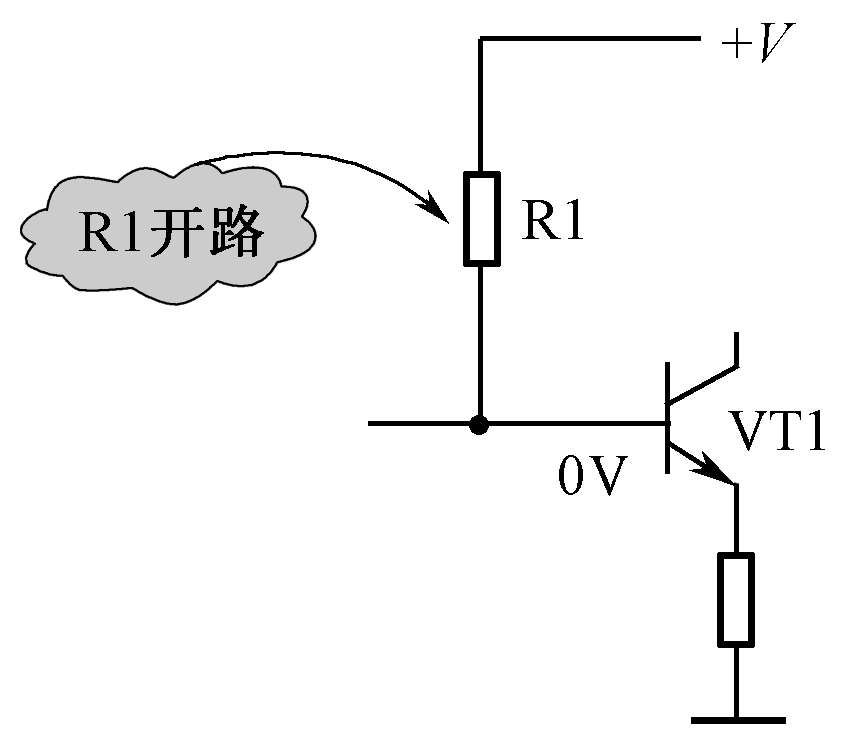

采用极限情况分析，假设R1阻值增大到开路状态，如图1-4所示，这时+ V 端与VT1基极之间没有联系，直流电压+ V 就没有加到VT1基极，VT1基极电压为0V，所以当R1阻值增大时，VT1基极电压是下降的。电路中分析中常使用这种极限情况分析的方法。
图1-4 R1阻值增大到开路时的等效电路
如果R1阻值减小，那么R1两端的电压会减小，导致VT1基极电压增大。
提示
同样采用极限情况分析，假设R1阻值不断减小，直到减小至零时，就是VT1基极与+ V 端接通，如图1-5所示，显然这时VT1基极电压就等于直流电压+ V ，VT1基极电压为最高状态。所以，当R1阻值减小时VT1基极电压会增大。
图1-5 R1阻值减小到零时的等效电路
