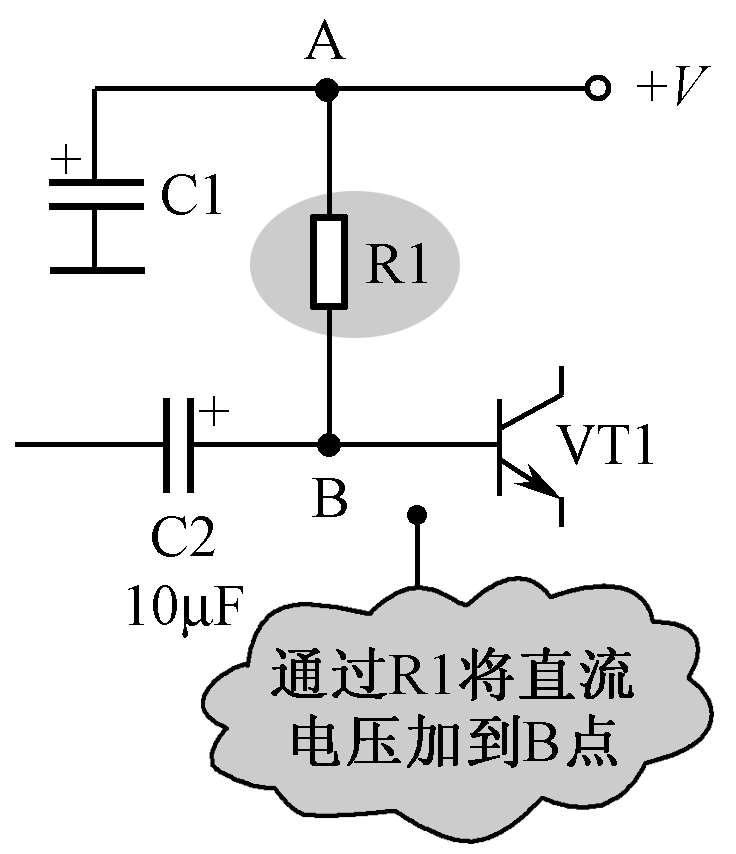

如图1-1所示，电阻R1为电路中B点提供直流电压。
电阻R1在电路中的A点与B点之间构成了一个支路，电阻R1将A点的直流电压+ V 加在电路中的B点，使B点也有直流电压。显然，电阻R1用来给电路中某点建立与直流电压+ V 之间的联系。
图1-1 电阻为电路中某点提供电压
提示
如果电路中的某点需要直流电压时，就可以在该点与直流电压+ V 端之间接一只电阻。
当然电阻也可以为电路中的某点提供交流信号电压。

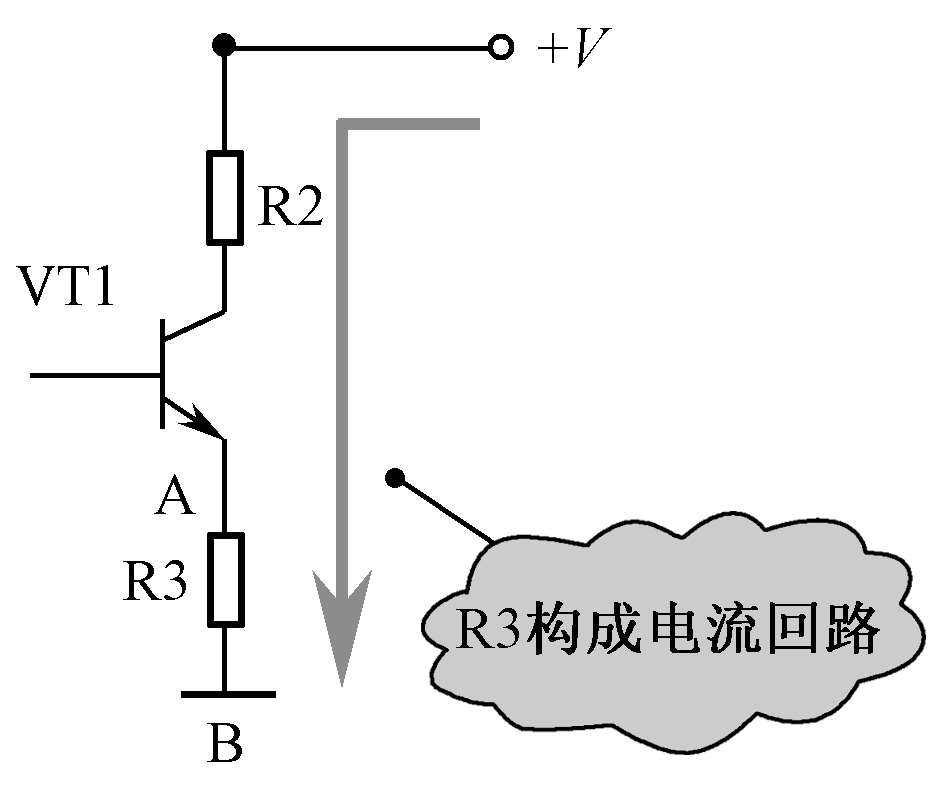

如图1-2所示，电阻R3为电路提供一个电流回路。电阻R3连接在VT1发射极与地线之间，电路中的A点与B点通过R3接通，这样VT1发射极输出的电流可以通过R3流到地线，从而构成了一个电流回路。
图1-2 电阻为电路提供电流回路
如果电路中需要一个电流回路时，就可以接入一只电阻。
