在双声道音响电路中，要求左、右声道的增益是相等的。尽管左、右声道电路结构和元器件参数相同，但是由于元器件参数的离散性（不一致）和使用一段时间后的参数变化，有可能导致左、右声道放大器增益不相等，这会影响立体声效果，为此设置了立体声平衡控制器电路。
立体声平衡控制器中采用X型电位器等。
立体声平衡控制器的种类有多种，单联电位器构成的立体声平衡控制器是比较常见的一种电路。

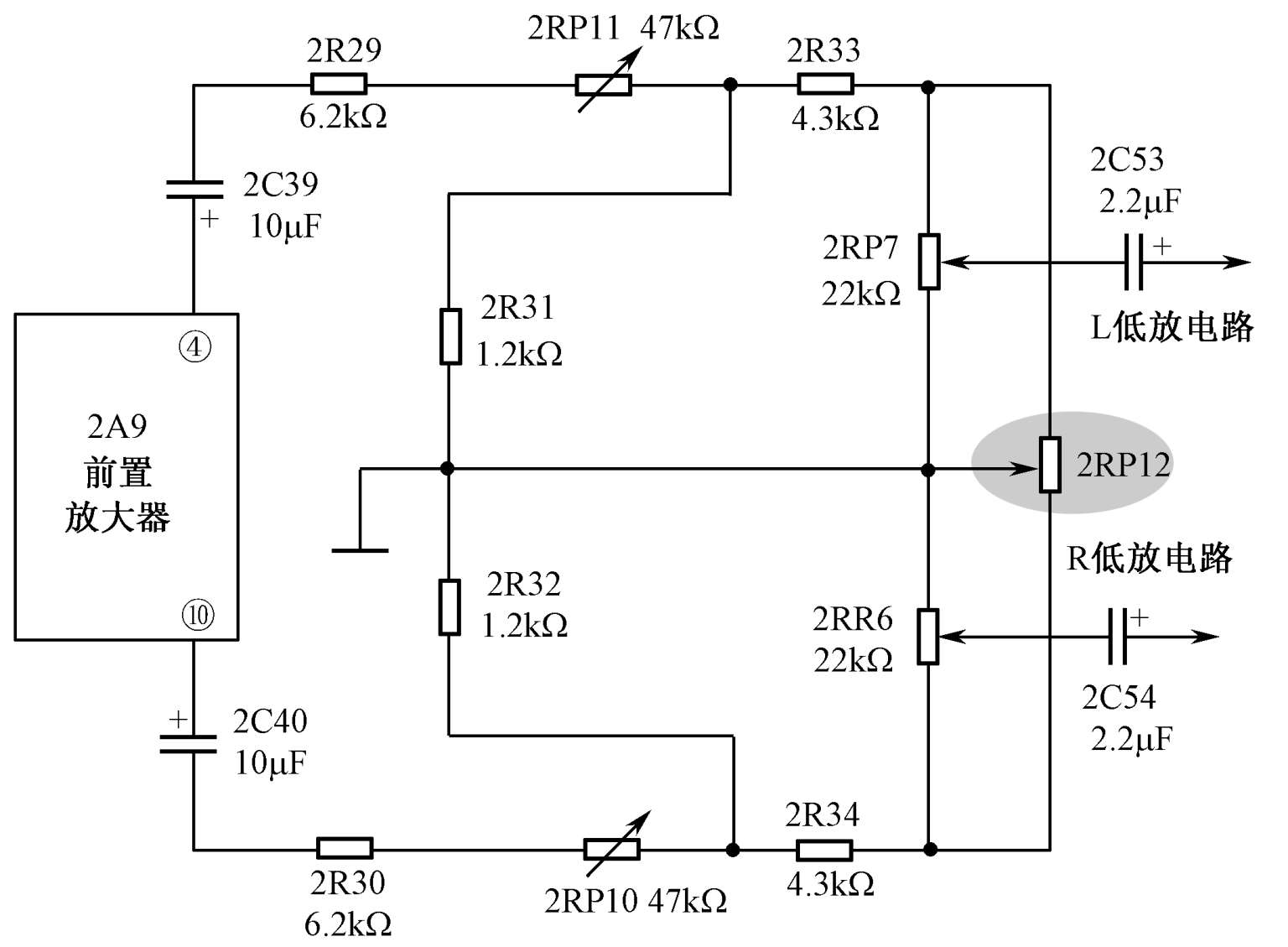

如图2-12所示是X型单联电位器构成的立体声平衡控制器电路，这也是最常见的立体声平衡控制器电路。电路中的2RP12构成立体声平衡控制器电路，它接在左、右声道放大器输出端之间，低放电路（音频放大系统中的功率放大器）的输入端。
在立体声工作状态下，左、右声道电路是分开的，但是2RP12接在左、右声道前置放大器输出端，由于2RP12动片接地，故对隔离度的影响小。
当2RP12动片从中心点向上滑动时，2R33送来的L声道信号，经2RP12的动片以上部分与2RP7并联的电阻到地，2RP12值减小，该信号衰减量增大，送到L声道低放电路中的信号减小，其输出随之减小。而2RP12动片至下端的阻值增大，对R声道信号衰减量减小，R声道低放电路的输出增大。
当2RP12动片从中心点向下滑动时，与2RP12动片从中心点向上滑动时调节恰好相反。
图2-12 X型单联电位器构成的立体声平衡控制器电路
由此可见，通过调整2RP12可以改变左、右声道的输出，便可以调整左、右声道的平衡，使它们的有效增益大小相等。
提示
当左、右声道放音放大器没有什么问题时，原设计使左、右声道输出平衡，故2RP12动片应在中心点位置。由于2RP12的插入，不难想象对两声道信号是有衰减的。电路中的2RP7、2RP6是左、右声道音量电位器。
