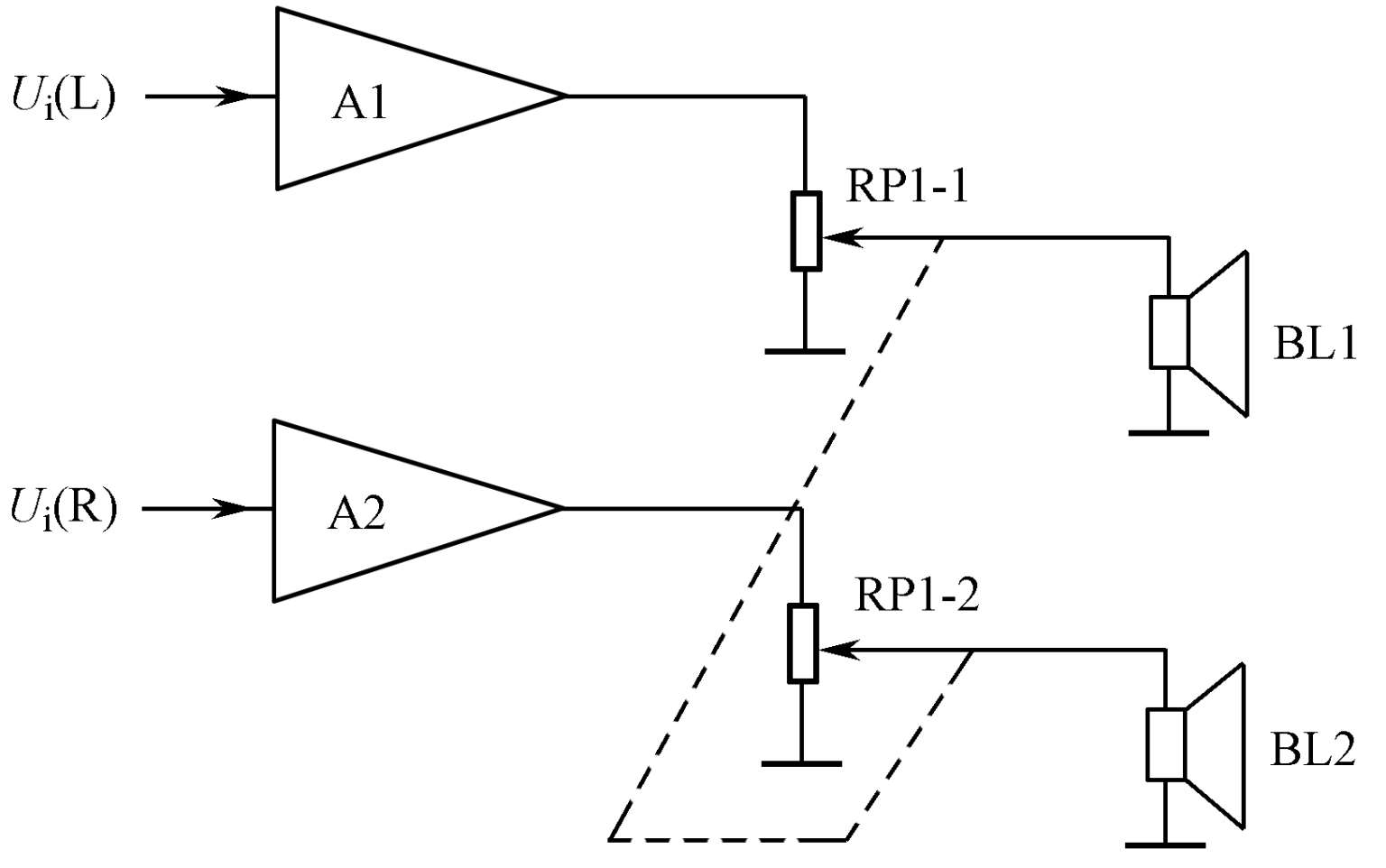

如图2-10所示是计算机用耳机内附的音量控制器电路，它的特点是采用一种小型超薄的双联电位器，该电位器共有5只引脚，即两个声道的地线引脚共用。

图2-10 计算机用耳机内附的音量控制器

一般的音量电位器接在功率放大器输入回路中，这种电路则将音量电位器接在功放输出回路中，A1和A2分别是左、右声道的耳机功放集成电路。 IYV8l3kaFf8+BgHbIxDrxacVmmVweDmwjec17JdAEn20VxRhRNZsfy58KAnJDYBB
