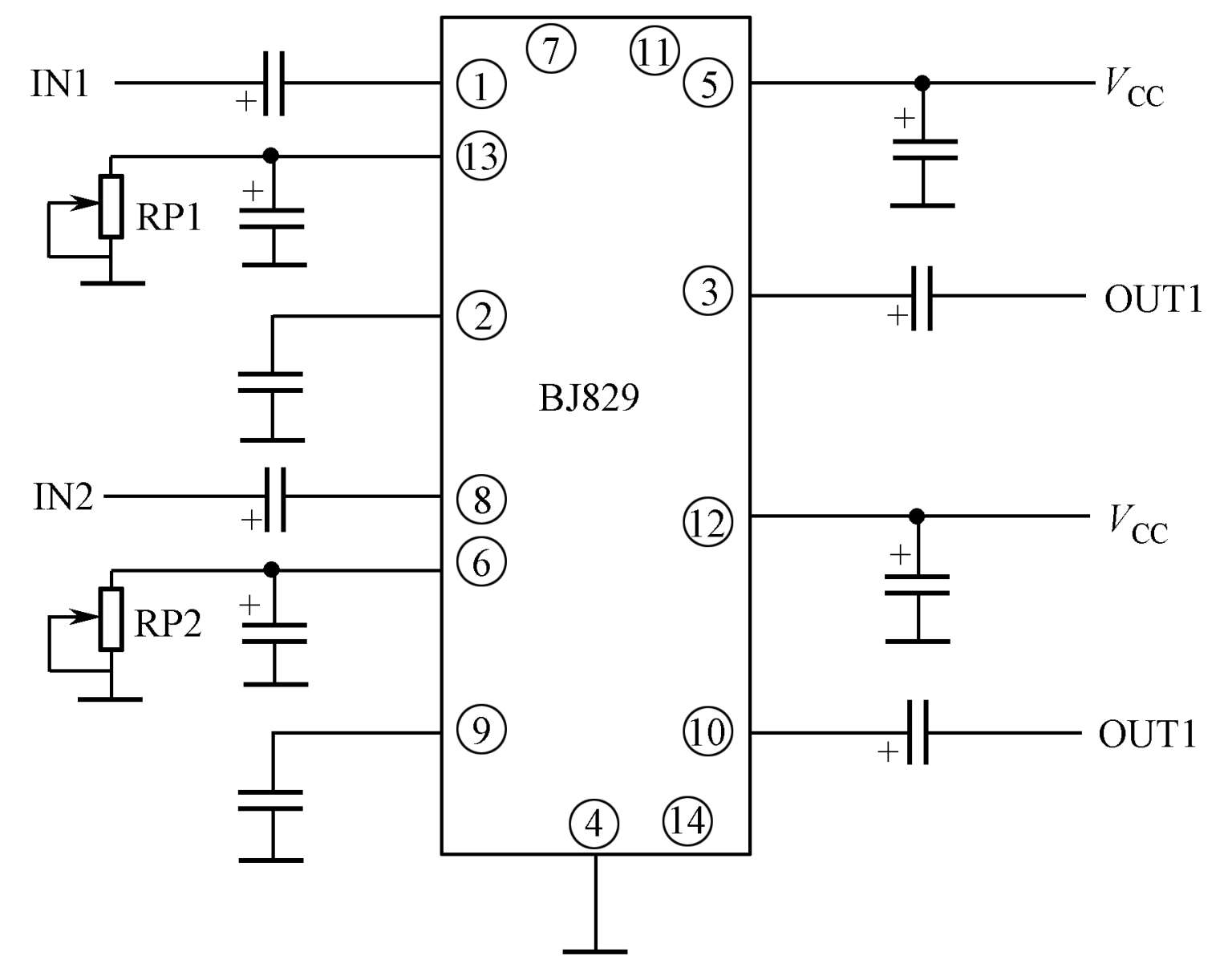

如图2-9所示是一个集成双声道电子电位器音量控制电路，其中RP1、RP2是音量电位器。这一电路与前面电路所不同的是，RP1、RP2不直接参与音量信号的传输，故它引起的转动噪声不会窜入音频信号电路中。
图2-9 电子电位器音量控制电路
前置放大器输出的信号经耦合电容送到输入端①、⑧脚，实现信号强弱控制后，从③、⑩脚输出，经耦合电容送到低放电路。调节RP1、RP2阻值的大小可改变控制电压，从而控制两个声道的音量大小。 dXJvk1FjX1Jk6xtSyoY3EKuDcc8u43TC5WsTgmVe2oalgz43fA5nGkj3l2z9bDe0
