普通音量控制器电路结构简单，但存在一个明显的缺点，就是当机器使用时间较长以后，由于音量电位器的转动噪声会引起在调节音量时扬声器中出现“喀啦、喀啦”的噪声。
提示
这是因为音量电位器本身直接参与了信号的传输，当动片与碳膜之间由于灰尘、碳膜磨损存在接触不良时，导致信号传输有中断，引起“喀啦、喀啦”的噪声。
采用电子音量控制器后，由于音频信号本身并不通过音量电位器，而且可以采用相应的消除噪声措施，这样电位器存在动片接触不好的情况时也不会引起明显的噪声。另外，双声道电子音量控制器电路中，可以用一只单联电位器同时控制左、右声道的音量。
电子音量控制器一般均采用集成电路，而且在一些电路中将音调控制、立体声平衡控制器设置在集成电路中。
电子音量控制器电路有两种形式：一种是直接由手动控制的；另一种是通过红外遥控器来控制的。
如图2-7所示是电子音量控制器。电路中，VT1、VT2构成差分放大器，VT3构成VT1和VT2发射极回路恒流管，RP1是音量电位器。 U i 为音频输入信号， U o 为经过电子音量控制器控制后的输出信号。
图2-7 电子音量控制器

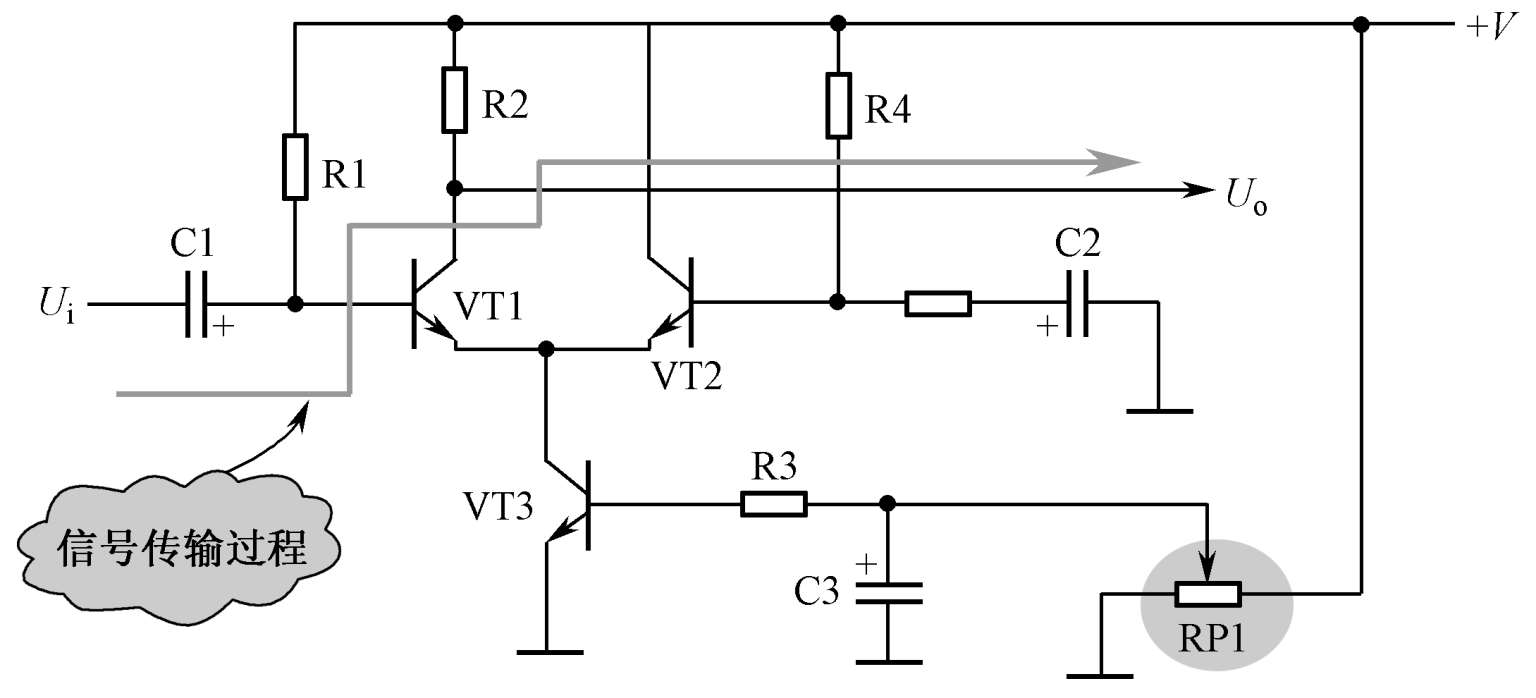

这一电路的音频信号传输线路是：如图2-8所示，音频信号 U i 经C1耦合，加到VT1基极，经放大和控制后从其集电极输出。
图2-8 信号传输过程示意图
电子音量控制电路的工作原理是：VT1和VT2发射极电流之和等于VT3集电极电流，而VT3集电极电流受RPl动片控制。
（1）RPl动片在最左端时的电路分析。VT3基极电压为零，其集电极电流为零，VT1和VT2截止，无输出信号，处于音量关死状态。
（2）RPl动片从左端向右滑动时的电路分析。VT3基极电压逐渐增大，基极和集电极电流也逐渐增大，由于VT2的基极电流由R4决定，所以VT2发射极电流基本不变。
这样VT3集电极电流增大导致VT1发射极电流逐渐增大，VT1发射极电流增大就是它的放大能力增大，使输出信号增大，即音量在增大。
（3）RPl动片滑到最右端时的电路分析。VT3集电极电流和VT1发射极电流最大，这时音量最大。
提示
由上述分析可知，通过控制VT3基极电压的高低便能控制VT1的增益大小，从而控制了音频输出信号 U o 的大小，所以这种电路实际上是一种压控增益电路，即通过控制VT3基极的直流电压大小来控制VT1增益的大小。
电路中，C3用来消除RP1动片可能出现接触不良而带来的噪声，当RP1动片接触不良时，由于C3两端的电压不能突变，这样保证了加到VT3基极的电压比较平稳，消除了RPl接触不良引起的噪声。另外，从电路中可以看出．音频信号只经过VT1传输而不经过RP1传输。
在双声道电路中，再设一套VT1、VT2和VT3电压控制增益电路，可以利用RP1动片电压大小来控制左、右两个声道音量，这样可以实现用只单联电位器RP1同步控制左、右声道音量的目的。
