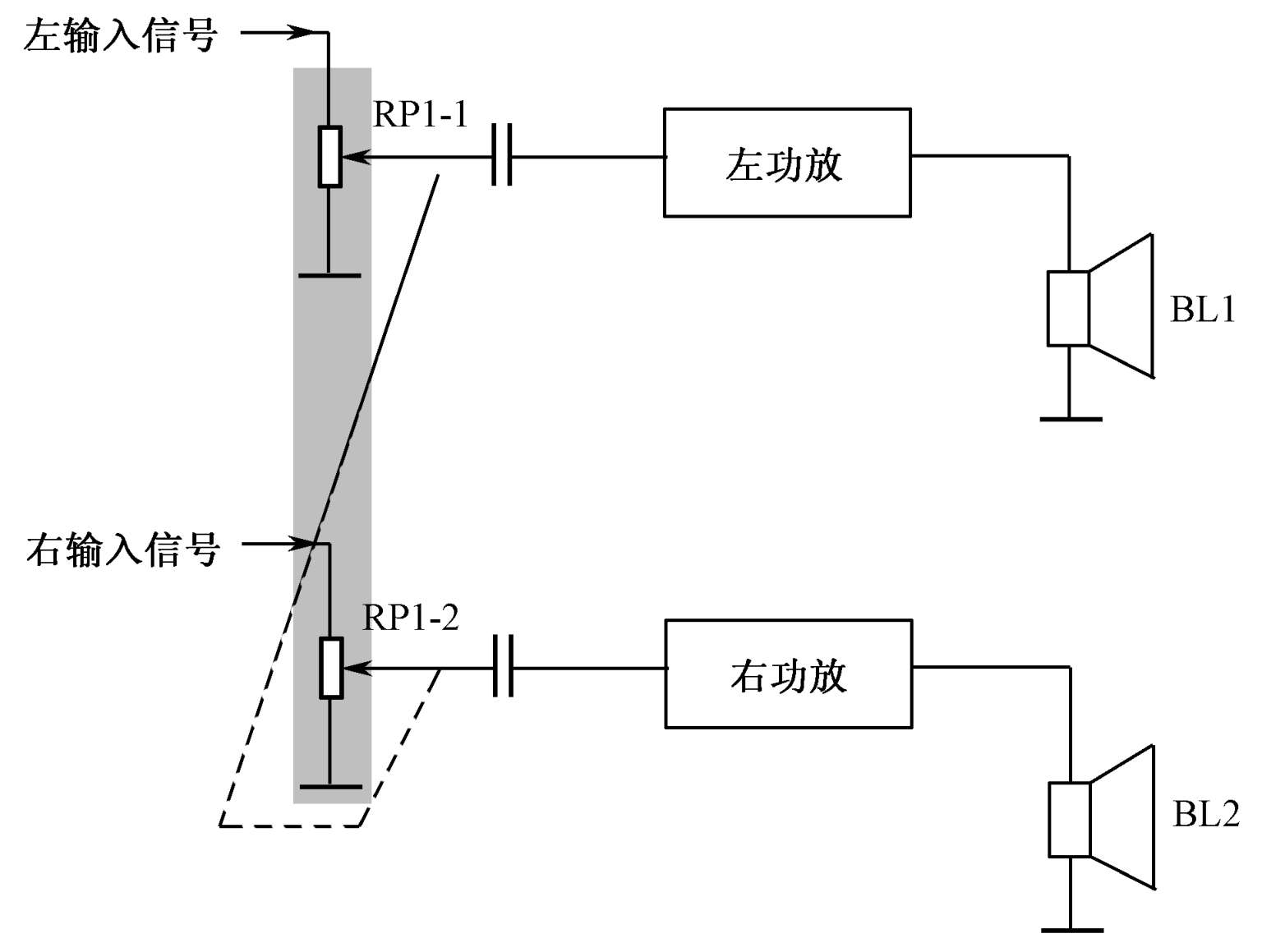

如图2-5所示是双声道音量控制器。电路中的RP1-1和RP1-2是双联同轴电位器，用虚线表示这是一个同轴电位器，其中RP1-1是左声道音量电位器，RP1-2是右声道音量电位器。这一电路的工作原理与单声道音量控制器一样，只是采用了双联同轴电位器后，左、右声道的音量同步控制。
图2-5 双声道音量控制器
提示
电路中，RP1-1、RP1-2之间用虚线相连，表示这两个电位器之间存在相关性，它们是双联同轴电位器，在双声道电路中往往采用双联同轴电位器构成左、右声道的音量控制器和音调控制器。
这一电路工作原理的分析关键是掌握单联音量电位器的工作原理，以及了解双联同轴电位器的工作原理。当音量调节中转动音量旋钮时，RP1-1和RP1-2的动片同步动作，同时进行音量增大控制和同时进行音量减小控制，实现左、右声道音量同步控制，不了解双联同轴电位器的这一工作原理，就无法分析这一电路的工作过程。

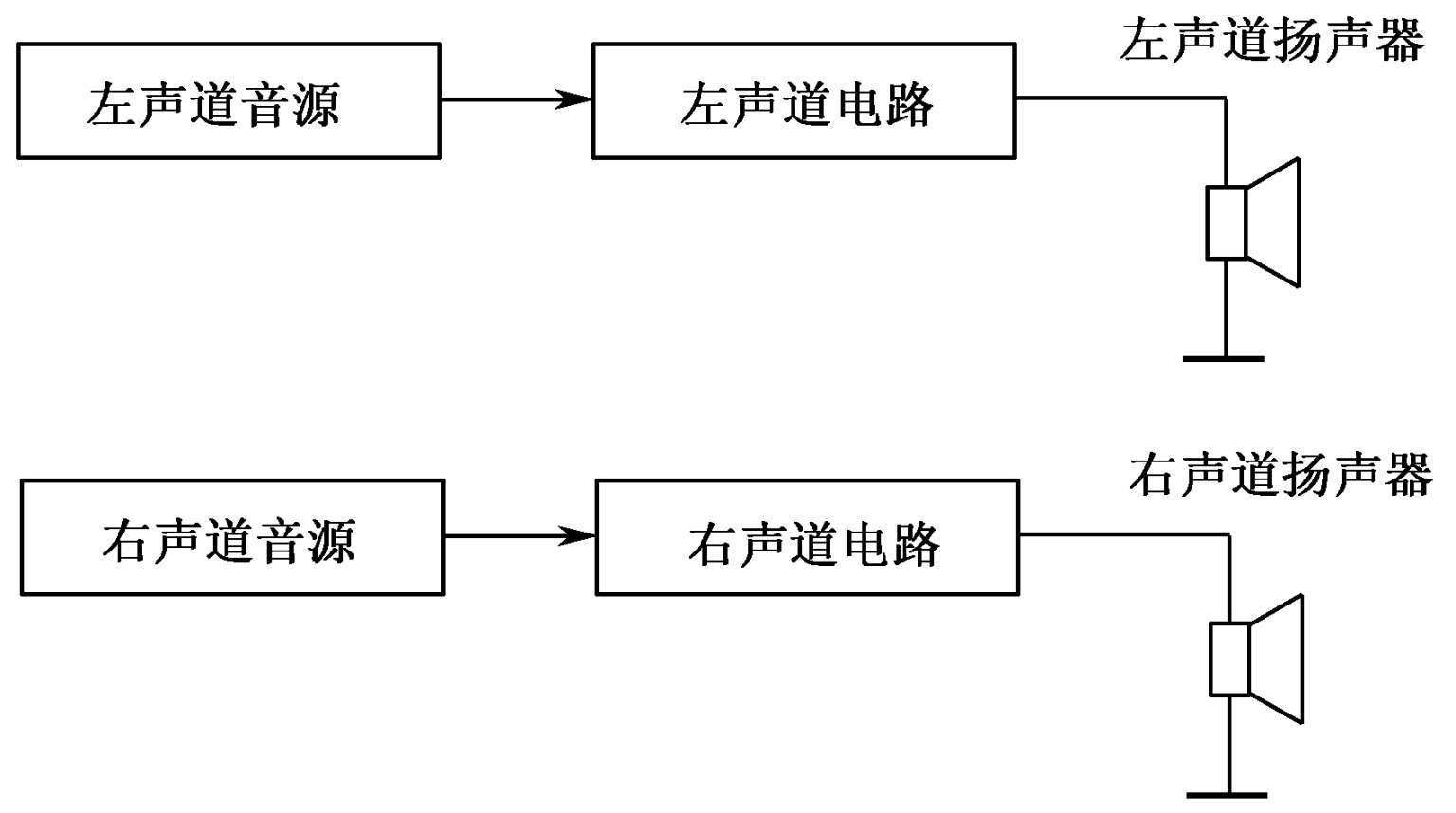

如图2-6所示是双声道电路结构示意图。
图2-6 双声道电路结构示意图
提示
双声道立体声系统中使用左、右两个声道记录、重放信号，左侧的称为左声道，右侧的称为右声道，左、右声道的电路是完全对称的，即两个声道的频率响应特性、增益等电声指标相同，但是左、右声道中处理、放大的信号是有所不同的，主要是它们的大小和相位特性不同，所以将处理、放大不同相位特性信号的电路通路称为声道。
现代音响设备除双声道信号处理方式外，还具有多声道处理方式。
