不同的音响设备对音量控制器的控制要求有所不同，所以会有许多种类的音量控制器电路。在音量控制器中采用Z型电位器。
提示
音量控制器电路的实质是电阻构成的分压电路，在真正意义上掌握了电阻分压电路工作原理，就容易理解音量控制器电路工作原理。
单声道音量控制器是各种音量控制器的基础。

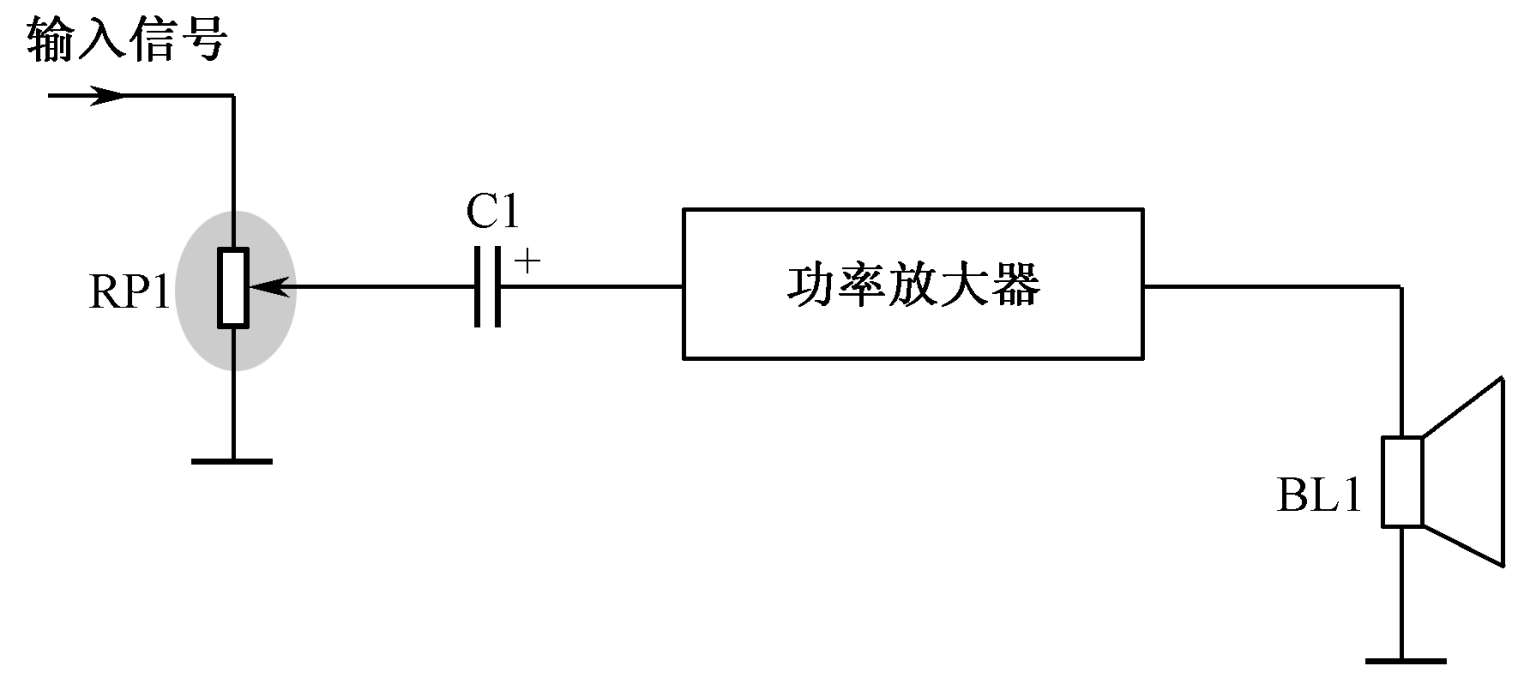

如图2-4所示是单联电位器构成的单声道音量控制器。这实际上是一个分压电路的变形电路，电位器RP1相当于两只分压电阻。如果已经深入地掌握了电阻分压电路工作原理，那么音量控制器的电路分析相当简单。
图2-4 单声道音量控制器
RP1是电位器，因为用于音量控制器电路中，所以称为音量电位器。BL1是扬声器，其作用是将电信号转换成声音。功率放大器的作用是对RP1动片输出的信号进行放大，再驱动扬声器BL1。
分析这一电路的关键是设电位器的动片向上、向下滑动，然后分析RP1动片输出电压的变化。具体的分析分成如下四种情况。
（1）动片滑在最下端。这时动片上的输出信号电压为零，没有信号加到功率放大器中，所以扬声器没有声音，为音量关死状态。
（2）动片从最下端向上滑动。这时RP1动片输出的信号电压增大，加到功率放大器中的信号增大，扬声器发出的声音越来越大，此时是音量增大的控制过程。
（3）动片滑动到最上端。这时RP1动片输出的信号电压最大，音量处于最大状态。
（4）动片从最上端向下滑动。这时RP1动片输出的信号电压减小，扬声器发出的声音越来越小，是音量减小的控制过程。
提示
音量控制器通过控制输入功率放大器的信号的大小，以控制流入扬声器中的电流的大小，达到音量控制的目的。
