数字电路的应用中，时常会听到上拉电阻、下拉电阻这些词，其实它们起着稳定电路工作状态的作用。

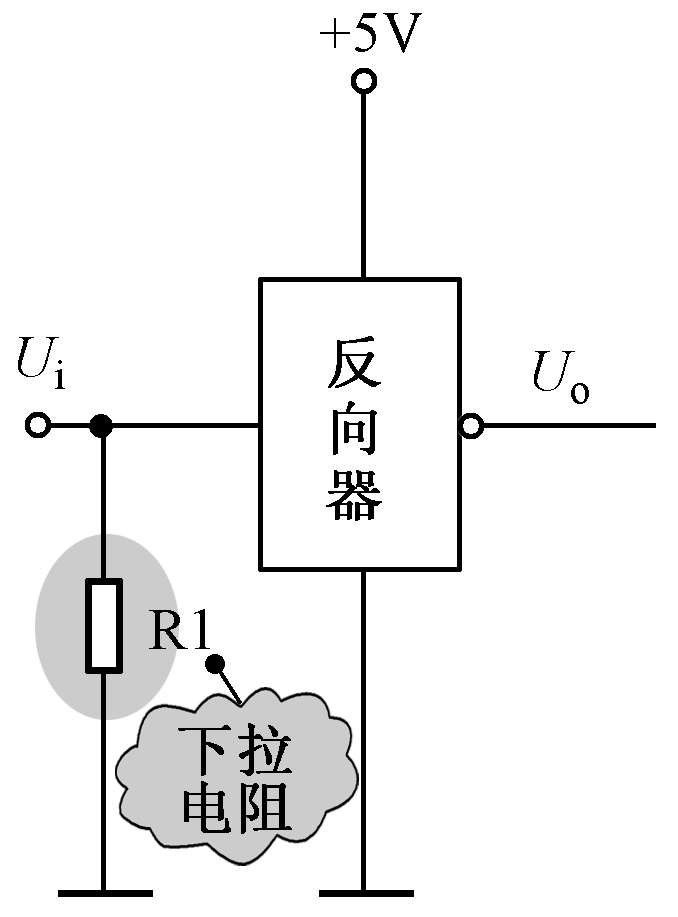

如图1-48所示是下拉电阻电路，这是数字电路中的反向器，输入端 U i 通过下拉电阻R1接地，这样在没有高电平输入时，可以使输入端稳定地处于低电平状态，防止由于可能出现的高电平干扰导致反向器误动作。
图1-48 下拉电阻电路
如果没有下拉电阻R1，反向器输入端悬空，而输入端为高阻抗，外界的高电平干扰很容易从输入端加入到反向器中，从而引起反向器朝输出低电平方向翻转的误动作。
在接入下拉电阻R1后，电源电压在+5V时，下拉电阻R1的阻值一般为100～470Ω，由于R1的阻值很小，所以将输入端的各种高电平干扰短接到地，达到抗干扰的目的。
