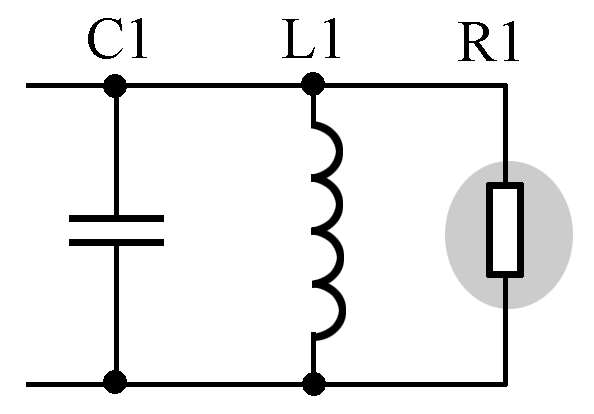

如图1-45所示是阻尼电阻电路，电路中的L1和C1构成LC并联谐振电路，阻尼电阻R1并联在这一电路上。在LC并联谐振电路中时常会用到这种阻尼电阻电路。
图1-45 阻尼电阻电路
L1和C1并联谐振电路中，谐振信号能量损耗越小，谐振电路的品质因素 Q 值（一种表征谐振特性的参数）越大。
在加入阻尼电阻R1后，由于电阻是耗能元件，它对振荡信号存在损耗作用，所以 Q 值会减小。R1阻值越小，对谐振信号能量损耗越大， Q 值越小，反之则越大。
提示
运用信号能量来理解阻尼电阻的作用比较容易，电阻具有耗能特性，加入阻值电阻后，使谐振电路的信号能量损耗增大了，所以降低了 Q 值。
