所谓音量调节就是电视机等电子电器中调节声音大小的功能，电路中称为音量控制器电路，它能使音量开到最大，也能关到最小（无声状态，俗称关死音量）。
音量调节限制电路的功能是：这一电路使音量控制的范围受到限制，音量不能开到最大，也不能开到最小。这一电路用在一些特殊的音量控制场合，防止由于音量控制不当造成对其他电路工作状态的影响。

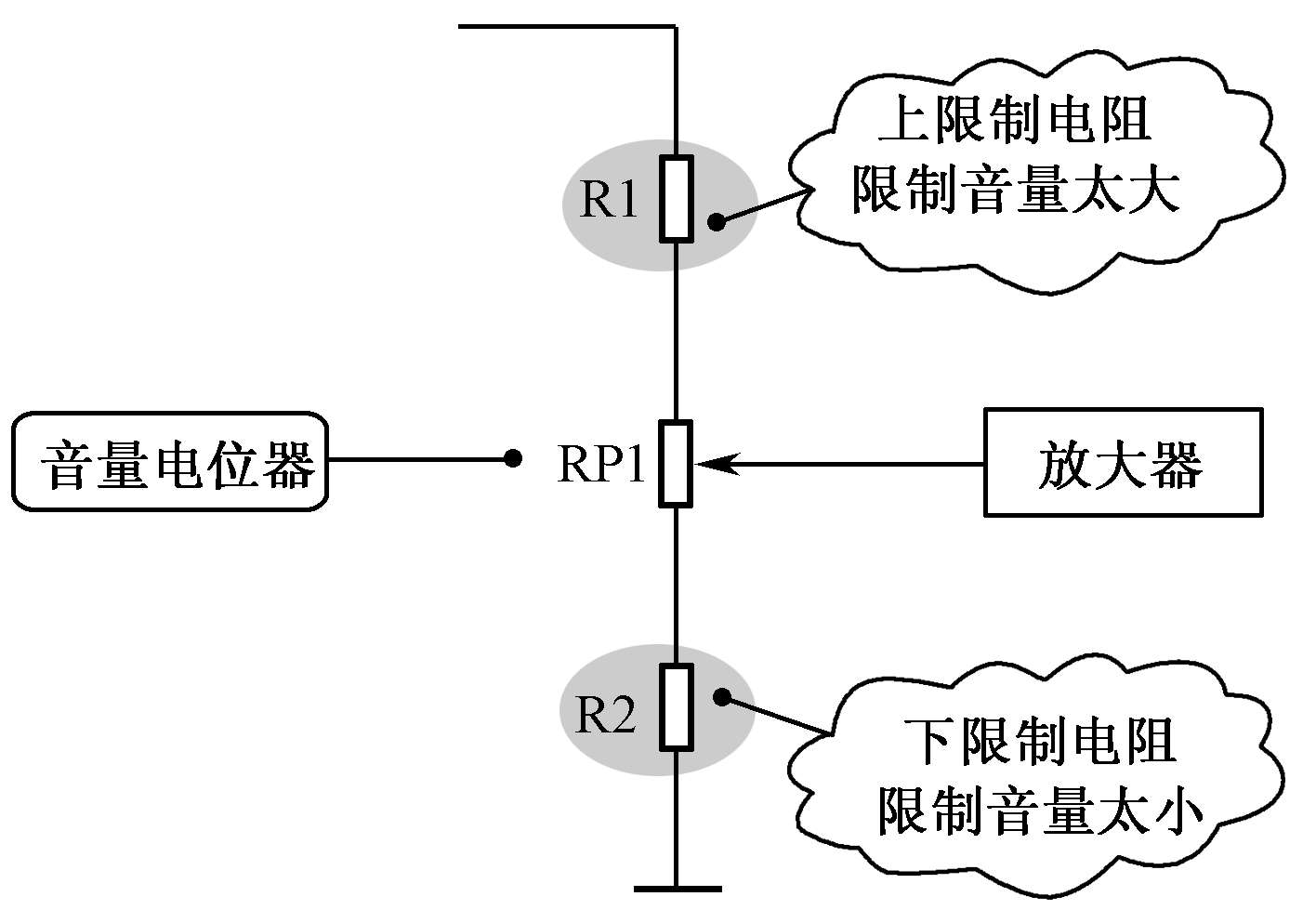

如图1-44所示是音量调节限制电路。在分析这一电路工作时要明白一点：这一电路的音量限制是相对没有限制电阻R1、R2时的情况。
图1-44 音量调节限制电路
（1）RP1调到最上端时音量不能达到最大（与没有R1时的电路相比），因为电阻R1上存在一些信号电压降，达到限制最大音量的目的。
（2）RP1调到最下端时音量不能达到最小（与没有R2时的电路相比），因为电阻R2上存在一些信号电压降，而这一信号电压降经RP1动片被送到了后面的放大器，所以电路无法将音量关死，达到限制最小音量的目的。
