如图1-42所示是不同电平信号的输入插口电路。电路中的R1和R2构成交流信号分压衰减电阻电路。CK1是小信号输入插口，CK2是大信号输入插口。
图1-42 不同电平信号的输入插口电路
（1）CK1输入信号分析。从插口CK1输入的低电平信号直接加到放大器的输入端，从高电平输入插口CK2输入的信号，由于信号太大，不能直接加到放大器的输入端，否则将引起放大器的大信号堵塞，所以要在CK2电路中加入交流信号分压衰减电阻电路。
（2）CK2输入信号分析。从CK2输入的信号加到R1和R2构成的分压电路中，其输出信号加到放大器的输入端。从电路中R1和R2的标称阻值可知，分别是100kΩ和1kΩ，这一分压电路对输入信号衰减约100倍，这样信号幅度大大减小，可以直接输入到放大器的输入端。

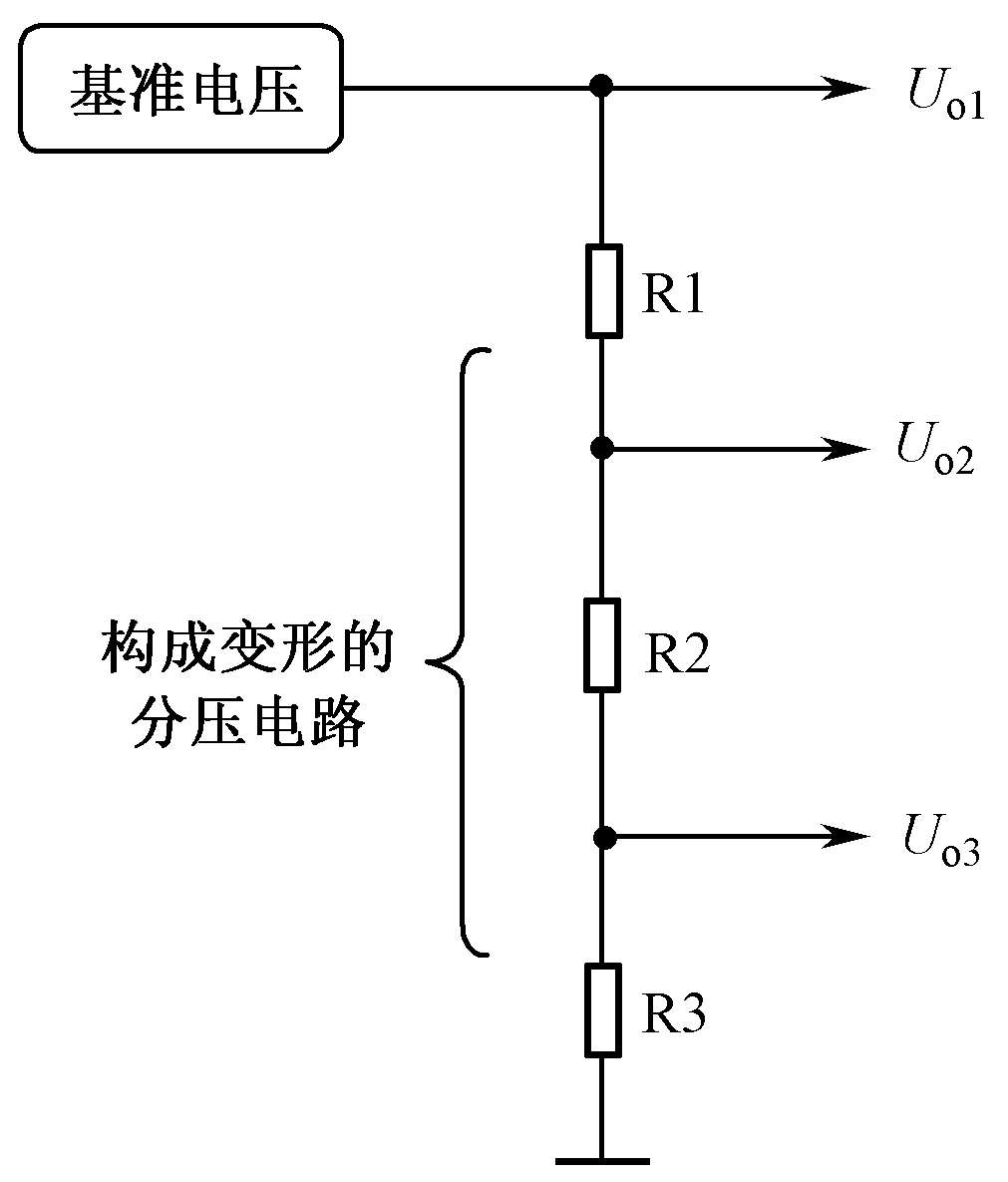

如图1-43所示是基准电压电阻分级电路。电路中，R1、R2、R3构成一个变形的分压电路，基准电压加到这一分压电路上。
这一电路的功能是：将一个信号电压（如基准电压）分成几个电压等级的信号电压，加到各自的电路中。
从电路中可以看出，基准电压电路产生的信号电流流过电阻R1、R2、R3，在三个输出端得到三种电压等级的输出电压，具体说明如下：
（1）基准电压电路输出电压一路直接作为输出电压 U o1 ，这一路输出电压在三路输出电压中最大，因为没有经过分压衰减。
（2）第二路输出电压从电阻R1和R2的连接点处输出信号，这是经过分压衰减后的电压，所以其输出电压 U o2 比第一路输出电压要小。第二路信号电压的具体大小为 I （ R 2 + R 3 ），即R2和R3上的电压降。
（3） 第三路输出电压 U o3 从电阻R2和R3的连接点处输出信号，这一路输出电压最小，因为这一路输出电压大小为 IR 3 ， R 3 < R 2 + R 3 。
图1-43 基准电压电阻分级电路
提示
（1）如果需要对一个信号源电路进行更多的电压等级分压，可以在R1、R2和R3基础上再串联电阻。
（2）这一电路中如果有一只电阻开路，除输出电压 U o1 正常外，其他输出电压都不正常，或者没有输出电压，或者输出电压增大。
